Артикул: AWG5002C
|

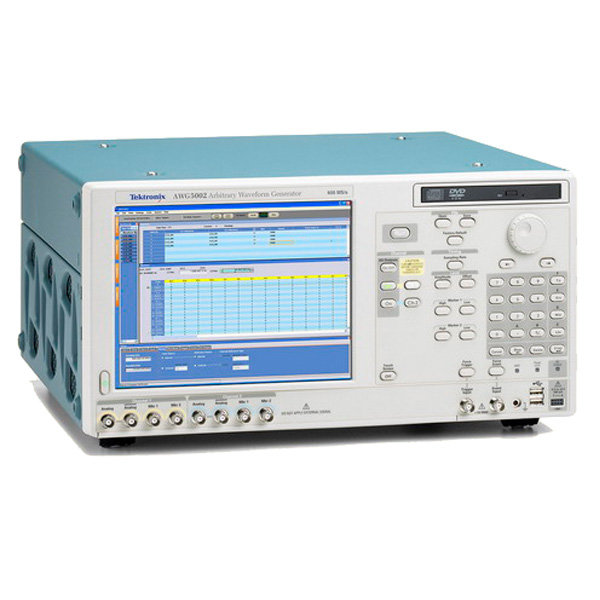

Особенности генератора сигналов произвольной формы AWG5002C
Двухканальный генератор AWG5002, обеспечивается полностью независимый выбор формы и частоты сигнала по каждому каналу. Кроме аналоговых каналов, двухканальный генератор имеет 4 цифровых выхода, с возможностью расширения до 28. Частота дискретизации AWG5002C может быть установлена в диапазоне от 10 Мвыборок/с до 600 Мвыборок/с. Разрешение тактовой частоты составляет 8 разрядов, а точность ее установки - ±1 ppm. Вертикальное разрешение 14 бит. Максимальный уровень выходного сигнала может достигать 4,5 Впик-пик или 9 Впик-пик в дифференциальном режиме. Максимальная глубина памяти достигает 16 Mточек на канал с возможностью ее расширения до 32 Mточек на канал.
Генератор AWG5002C обеспечивает генерацию смешанных аналого-цифровых, а также многоуровневых логических сигналов. Имея только один генератор AWG5002C, пользователь может генерировать ВЧ сигнал для тестирования как аналоговой части (на промежуточной частоте), так и цифровой части ВЧ устройств со смешанной (цифро-аналоговой) схемотехникой. В частности, AWG5002C является идеальным решением для различных цифровых радиочастотных технологий, таких как программно-определяемая радиосвязь (software defined radio - SDR), радарная техника, WiMax, WiFi, MIMO и UWB.
Стандартные возможности подключения AWG5002C включают шесть портов USB 2.0, а также интерфейсы GPIB и LAN. Подключив прибор к ПК, пользователь может легко создавать и редактировать формы сигналов помощью программ MatLab, MathCad или Excel, а также импортировать сигналы с других генераторов или осциллографов Tektronix.
Пользовательский интерфейс AWG5002C был разработан с учетом результатов специального эргономического исследования. К услугам пользователя 10,4-дюймовый сенсорный экран, съемный жесткий диск, CD/RW-DVD-R привод, клавиатура, мышь и привычные окна операционной системы Windows XP.
Технические характеристики генератора сигналов произвольной формы AWG5002C
|
Технические характеристики |
|
|
Макс. частота дискретизации |
600MS/s |
|
Разрешение тактовой частоты |
8 цифр |
|
Точность установки тактовой частоты |
+/- 1ppm |
|
Вертикальное разрешение |
14 бит |
|
Максимальная длина памяти |
16M /на канал, опция: 32M/на канал |
|
Аналоговый выход |
2 |
|
Настройка задержки (синхронизации) между каналами |
диапазон: +/- 5ns, разрешение: 5ps |
|
життер @ при макс. частоте дискретизации |
|
|
Случайный джиттер |
5ps rms (типично) по набору из 1010 тактов |
|
Общий джиттер |
150ps пик-пик (типично) по PN15 |
|
Выходной сигнал ( 50 Ом) |
|
|
Амплитуда |
Нормально (от 20mV до 4.5Vpp), прямой выход с ЦАП (от 20mV до 0.6Vpp) |
|
Смещение |
Нормально (от -2.25V до +2.25V), Прямой выход ЦАП (Недоступно) |
|
Разрешение |
1mV |
|
Фронт/спад (10%-90%) |
Нормально (<=1.5ns > Прямой выход ЦАП (<=0.95ns) |
|
Полоса |
Нормально: 230MHz (4.5Vpp), 250MHz (2.0Vpp), Прямой выход ЦАП: 370MHz (0.6Vpp) |
|
Тип выходного сигнала |
Дифференциальный (Можно использовать как однополярный) |
|
Маркерный выход |
2 на канал (всего 8) |
|
Настройка задержки (синхронизации) между каналами |
диапазон: 0-1000 ps, разрешение: 50ps |
|
Амплитуда (в диапазоне Hi/Lo) |
От 0.1V до 3.7V (изменяемая) |
|
Разрешение |
10mV |
|
Hi/Lo |
+2.7V / -1.00V |
|
Фронт/спад (20%-80%) |
<300ps > |
|
Тип |
Однополярный |
|
Джиттер @ при макс. частоте дискретизации |
|
|
Случайный джиттер |
5ps rms (типично) по набору из 1010 тактов |
|
Общий джиттер |
150ps пик-пик (типично) по PN15 |
|
Выход цифровых данных |
нет |
|
Амплитуда цифрового выхода |
Такая же, как и на маркерных выходах |
|
Дополнительные выходы |
|
|
Опорная частота |
10MHz |
|
DC Выходы |
4 независимых, диапазоны: -3.0 - +5.0V, +/-100mA |
|
VCO - выходы |
От 600MHz до 1.2GHz |
|
Дополнительные входы |
|
|
Внеш. запуск |
Для работы по запуску или стробу |
|
Вход событий |
Для секвенсора |
|
Вход внешней тактовой частоты |
Для синхронизации внешней тактовой частоты, (600MHz -1.2GHz) |
|
Вход опорной частоты |
Фиск. режимы: 10MHz, 20MHz и 100MHz Изменяемые режимы: от 5MHz до 600MHz |
|
Режимы работы |
Непрерывный, синхронизируемый, Стробируемый, Секвенсор |
|
Контроль секвенсора |
Поддерживает последовательность сигналов с функцией ветвления на блоках, внешним сигналом и ДУ |
|
# шагов в последовательности |
От 1 до 4000 |
|
# блоков в последовательности |
От 1 до 16000 |
|
# повторений |
От 1 до 64k или бесконечно |
|
Создание и редактирование форм сигнала |
Редактор форм сигнала графический/табличный и редактор последовательностей |
|
Импорт внешних форм сигнала или файлов |
TDS5000/6000/7000, CSA7000, DPO7000, DPO/DSA70000 (.wfm) TDS/CSA/DSA8000 (.wfm) TDS3000, DPO4000 (.isf) AWG400/500/600/700 (.wfm, .pat, .seq) DTG5000 (.dtg), AFG3000 (.tfw) Софт внеш. производителей: (MatLab, MathCad, WaveformerPro, Excel, ASCII/Text) |
|
Дистанционное управление |
через: LAN, GPIB: SCPI совместимый, аналогично набору команд для AWG400-700 |
|
Драйверы поддержки сторонних приложений |
IVI.com |
|
Операционная система |
Windows XP |
Комплект поставки AWG5002C
|
№ |
Наименование |
Количество |
|
1. |
Генератор сигналов произвольной формы AWG5002C |
1 |
|
