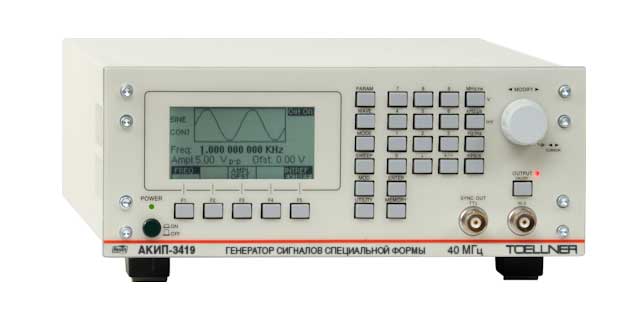

Артикул: АКИП-3419
|
Особенности генератора сигналов специальной формы АКИП-3419:
1 канал;
Диапазон частот: 1 мкГц – 40 МГц (синус, прямоугольник);
Разрешение по частоте 1 мкГц;
Разрядность ЦАП 14 бит; память 1 МБ;
Использование прямого цифрового синтеза (DDS);
Внутренний опорный генератор: ±2*10-5;
Стандартные формы сигнала (4 вида): синусоидальный, прямоугольный, треугольный/пила, импульс;
Режим формирования сигнала произвольной формы до 80 МГц;
Виды модуляции: АМ, ЧМ, ЧМн;
Режим: ГКЧ (свипирование), формирование пакета (Burst) 2 …999999 циклов, нач. фаза - 360°…+360°;
Синхронизация (вход и выход);
Интерфейс GPIB, RS-232, USB;
ПО для формирования сигналов СПФ (EasyWave);
Графический ЖК-дисплей.
Технические характеристики генератора сигналов специальной формы АКИП-3419:
|
Параметр |
Значение |
|
Выходные параметры |
|
|
Частотный диапазон (для синуса) |
1 мкГц – 40 МГц |
|
Разрешение |
1 мкГц |
|
Погрешность установки частоты |
±2*10-5 |
|
Выходной уровень (50 Ом) |
10 мВ - 10 Впик-пик (≤ 10 МГц) |
|
Выходное сопротивление |
50 Ом |
|
Синусодиа |
|
|
Коэффициент гармоник |
<-65 > <-60 > <-45 > <-30 > |
|
Негармонические искажения |
<-65 > |
|
Постоянное смещение |
|
|
Диапазон |
<-65 > |
|
Погрешность установки |
±1% ± 10 мВ при 50 Ом |
|
Частотный диапазон |
1 мкГц – 40 МГц |
|
Время нарастания/спада |
< > |
|
Выброс |
< > |
|
Перестраиваемая скважность |
20 – 80% |
|
Погрешность установки скважности |
±1 % (для скважности 20 – 80 %) |
|
Пила, треугольник |
|
|
Диапазон частот |
500 мкГц – 10 МГц |
|
Длительность импульса |
от 50 нс |
|
Время нарастания/спада |
< > |
|
Выброс |
< > |
|
Произвольная форма (СПФ) |
|
|
Длина памяти |
2…1000000 точек |
|
Разрешение ЦАП |
14 бит |
|
Частота дискретизации |
80 МГц (макс.) |
|
Разрешение |
4 разряда (0,1 нс) |
|
Пакетный режим |
|
|
Формы сигналов |
синус, прямоугольник, пила, СПФ, импульс |
|
Виды запуска |
по счету (2 … 999999 циклов), непрерывный, по строб-импульсу |
|
Начальная/конечая фаза |
0° - +360° |
|
Источник синхронизации |
внешний, внутренний, ручной |
|
АМ, ЧМ |
|
|
Формы несущей |
синус, прямоугольник, пила |
|
Модулирующее колебание (внутреннее) |
синус, прямоугольник, пила, шум, СПФ (10 мГц - 20 кГц) |
|
Коэффициент АМ |
0 - 100 % (АМ) |
|
ЧМН |
|
|
Формы несущей |
синус, прямоугольник, пила |
|
Модулирующее колебание (внутреннее) |
прямоугольник (скважность 50 %,10 мГц – 1 МГц) |
|
ГКЧ |
|
|
Время качания |
10 мс - 500 с |
|
Закон качания |
линейный или логарифмический |
|
Тип качания |
возрастание или убывание |
|
Источник синхронизации |
внешний, внутренний, ручной |
|
Параметры дополнительных входов/выходов |
|
|
Вход внешней синхронизации |
входной уровень: TTL; длительность импульса: > 20 нс; входное сопротивление: 10 кОм; максимальная частота: 20 МГц |
|
Выход SYNC |
выходной уровень: TTL; выходное сопротивление: 50 Ом |
|
Вход / выход опорной частоты |
уровень: TTL, входное/ выходное сопротивление: 1 кОм/ 50 Ом |
|
Общие данные |
|
|
ЖК-дисплей |
графический ЖК дисплей |
|
Напряжение питания |
90…264 В, 47…63 Гц (40 ВА) |
|
Габаритные размеры |
224 × 88 × 357 мм |
|
Масса |
3,2 кг |
Комплект поставки АКИП-3419
|
№ |
Наименование |
Количество |
|
1. |
Генератор сигналов специальной формы АКИП-3419 |
1 |
|
2. |
Сетевой шнур |
1 |
|
3. |
Руководство по эксплуатации |
1 |
|
