Описание Генератор АКИП-3208:

Модельный ряд ВЧ генераторов АКИП™ пополнился новой моделью АКИП-3208. Новая разработка компании Siglent характеризуется высокими техническими характеристиками, удобным интерфейсом, хорошим набором встроенных функций и дополнительных опций при относительно невысокой цене.

Генератор АКИП-3208 формирует модулированные и немодулированные колебания в диапазоне 9 кГц…2,1 ГГц, опционально до 3,2 ГГц. Частота устанавливается с разрешением 0,01 Гц во всем диапазоне, точность установки ±2x10-7. Для прецизионных приложений возможно подключение более высокостабильного внешнего опорного генератора 10 МГц. Уровень выходного сигнала нормируется в диапазоне от -117 до +13 дБм, при этом дискретность установки составляет 0,01 дБ, погрешность установки не превышает 1 дБ. Плотность фазовых шумов не более минус 110 дБн/Гц при отстройке на 20 кГц от несущей 1 ГГц.

В генераторах АКИП-3208 обеспечиваются функции свипирования по частоте или по амплитуде в полном диапазоне параметров ВЧ выхода. Перестройка параметров возможна от минимального к максимальному значению или в обратном направлении, по линейному или логарифмическому закону, а также по списку заданных точек.

Дополнительно генератор АКИП-3208 можно использовать как источник вспомогательных низкочастотных колебаний. Обеспечивается генерация НЧ-сигналов в диапазоне 0,1 Гц …1 МГц для синусоидальной формы сигнала, и 0,1 Гц … 20 кГц для прямоугольной, пилообразной форм сигналов с уровнем до 3 Впик-пик, либо выдается постоянный уровень смещения (DC).

Аналоговая и цифровая модуляция

Генератор АКИП-3208 в стандартной комплектации обеспечивает четыре вида модуляции: АМ, ЧМ, ФМ, ИМ. Источник модулирующего сигнала может быть внутренний (INT) или внешний (EXT). Частота внутреннего модулирующего сигнала 10 Гц…100 кГц.

ВОЗМОЖНОСТИ ОДНОВРЕМЕННОЙ МОДУЛЯЦИИ:

●   – совместимо

(●) – совместимо с ограничениями

x   – не совместимо

 Опционально, генератор АКИП-3208, может формировать IQ модулированные сигналы, для этого необходим внешний источник модулирующего колебания. Сигнал от внешнего источника подается на опциональный вход на задней панели генератора. В качестве источника модулирующего колебания может выступать генератора серии АКИП-3422 с установленной опцией IQ модуляции или любой другой генератор с возможностью формирования IQ модулированных сигналов. Диапазон частот IQ модуляции: 10 МГц … 2,1 ГГц, 10 МГц … 3,2 ГГц. Опция IQ модуляции аппаратная и устанавливается только на заводе, при первичном заказе прибора.

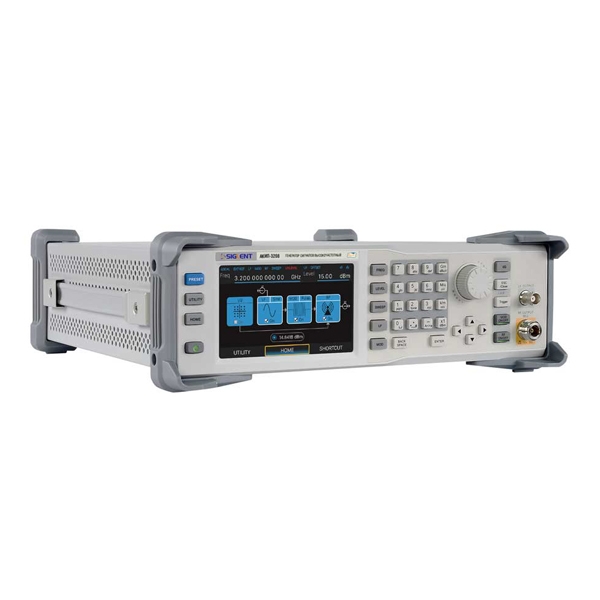

Модель имеет большой графический емкостной сенсорный ЖК-дисплей с подсветкой (разрешение 800х400, диаг. 127 мм). На дисплее отображается меню навигации и информация о режимах работы, параметрах выходного сигнала и сообщения об ошибках. Структура меню выполнена в виде интуитивно понятного пользовательского интерфейса, расположение органов управления и индикации полностью отвечает требованиям эргономики.

На лицевой панели размещены органы управления и индикации, разъемы выходов (ВЧ и НЧ). ВЧ выход типа N, выходной импеданс 50 Ом, КСВН не более 1,8. На тыльной стороне расположены: вход/выход опорной частоты, входы для внешних источников модулирующих сигналов, вход/выход синхросигнала, опциональный вход IQ модуляции, интерфейсы для дистанционного управления и протоколирования параметров настроек (LAN, USB-Device). Опционально предусмотрен адаптер GPIB-USB.

Управлять режимами и выходными значениями можно, используя соответствующие клавиши, сенсорный экран, поворотный регулятор (плавное изменение, при этом шаг перестройки устанавливается пользователем), либо панель регулятора поразрядного выбора/установки (маркируется стрелками вверх-вниз, влево-вправо).

Генераторы АКИП-3208, при использовании опционального набора, могут быть смонтированы в стандартную 19” стойку.

Генераторы АКИП-3208 предназначены для: использования в качестве источника испытательного сигнала при разработке, наладке, ремонте различных приборов и устройств РЭА предназначенных для работы в ВЧ и СВЧ диапазонах; для проведения производственных испытаний модулей системы GPS, устройств радиочастотной идентификации и устройств беспроводных локальных сетей.
