Артикул: PM8571A-1
|

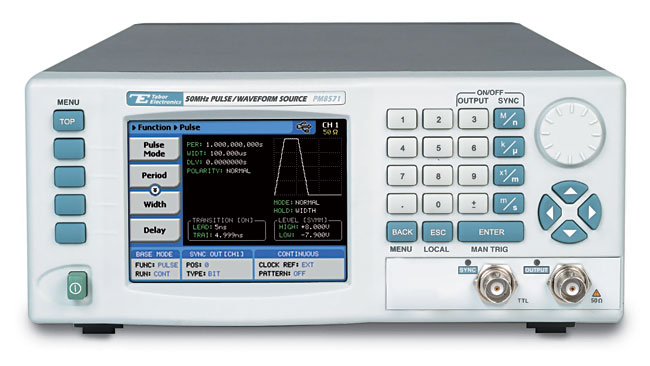

Назначение генератора РМ8571:

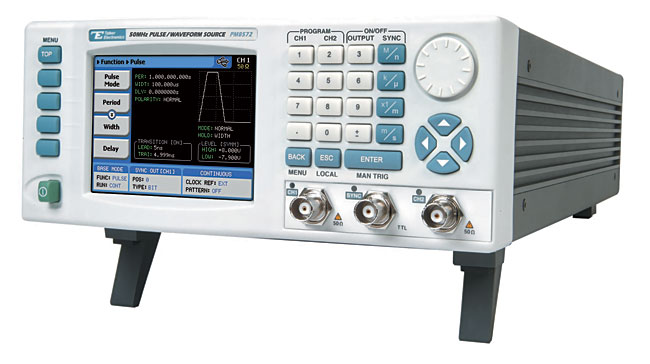

Компания Tabor Electronics объявила о начале выпуска генераторов новой серии PulseMaster. На данный момент серия представлена двумя моделями: PM8571(один канал) и PM8572 (два канала). Генераторы построены на платформе генераторов серии WonderWave (2571, 2572) и обладают аналогичными характеристиками и возможностями по воспроизведению сигналов стандартной и произвольной формы. Однако, в первую очередь новая серия предназначена для использования в качестве генераторов импульсов.
Кроме этого, прибор поддерживает возможность программной эмуляции наиболее популярных аналоговых генераторов импульсов таких как Agilent 81101, Fluke 80/1, HP8116, HP8112, HP8160, HP8165, LeCroy LW410, Tabor 8500, Tabor 8550/1, Tekе FG5010 и PG5110, что позволяет легко заменять в автоматизированных системах устаревшие приборы на модель из новой серии PulseMaster.
Особенности генератора РМ8571:
Одноканальные и двухканальные генераторы импульсов / сигналов специальной / произвольной форм;
Диапазон частот: 50 МГц для генератора импульсов (100 МГц в режиме генератора специальных сигналов)
Режим генератора сигналов произвольной формы: частота дискретизации 250 МГц, разрядность ЦАП 16 бит, память 1 Мб (опция 4/8 Мб), режим сегментации;
Размах 16 Впик на нагрузке 50 Ом;
Разрешение 10 пс при задании временных параметров импульса;
Параллельный 16 битный выход;
Встроенный частотомер до 100 МГц;
ПО ArbConnection для формирования сигнала произвольной формы;
Интерфейсы ДУ: USB, LAN, GPIB;
Гарантия 5 лет.
Технические характеристики генератора РМ8571:
| Параметр | Значения |
| ВЫХОДНЫЕ ПАРАМЕТРЫ | |
| Количество каналов | 1 |
| Амплитуда на нагрузке 50 Ом | 16 мВ - 16 В |
| Верхний / нижний пиковый уровень (50 Ом) | -7,9 ...+8 В / -8 ... +7,9 В |
| Погрешность установки амплитуды | ±2% на частоте 1 кГц |
| ИМПУЛЬС | |
| Режим работы | Одиночный/парный импульс, задержанный, фиксированной скважности |
| Период | 20 нс…10 с, разрешение 11 разрядов |
| Погрешность установки периода | ± 1 х 10-6 |
| Длительность импульса | 8 нс… 10 с, разрешение 10 пс |
| Погрешность установки длительности | ± (0,2% + 250 пс) |
| Джиттер | ± 100 x 10-6 |
| Задержка | 0 … 10 с между первым и вторым импульсом в режиме парных импульсов или между основным и синхроимпульсом |
| Режим фиксированной скважности | 1% ... 95% - скважность остается постоянной вне зависимости от установленной длительности импульса |
| Погрешность установки скважности | ± (2% + 250 пс) |
| Время нарастания | Не более 5 нс |
| Выброс | Не более 6% |
| СИГНАЛЫ СПЕЦИАЛЬНОЙ ФОРМЫ | |
| Виды сигналов | Синус, треугольник, меандр, пила, экспонента, гаусс, шум, sin x/x, постоянное напряжение |
| Параметры | Аналогично серии WW |
| ПРОИЗВОЛЬНАЯ ФОРМА | |
| Частота дискретизации и объем памяти | 1.5 Гц…250 МГц |
| Разрешение по вертикали | 16 бит |
| Память | 1 Мб (опция 4/8 Мб) |
| Режим сегментации | Параметры и режимы работы аналогичны серии WW |
| Параллельный 16 бит выход | Уровень LVDS, выдача побитной информации с ЦАП |
| ЧАСТОТОМЕР | |
| Диапазон частот | 20 Гц – 100 МГц |
| Время счета | От 100 мкс до 1 сек, разрешение 7 знаков/секунду |
| Режимы работы | Частота, период, длительность импульса, число импульсов |
| ОБЩИЕ ДАННЫЕ | |
| Напряжение питания | 220 В (± 15 %), 50 / 60 Гц |
| Габаритные размеры | 212 х 88 х 415 мм |
| Масса | 3 кг |
| Интерфейс | LAN, GPIB, USB |
Комплект поставки PM8571A
|
№ |
Наименование |
Количество |
|
1. |
Прибор |
1 |
|
2. |
Сетевой шнур |
1 |
|
3. |
Руководство по эксплуатации |
1 |
|
4. |
Программное обеспечение |
1 |
|
