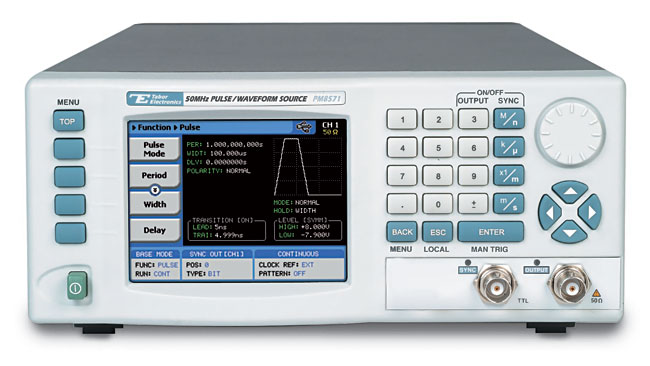

Назначение генератора РМ8571:

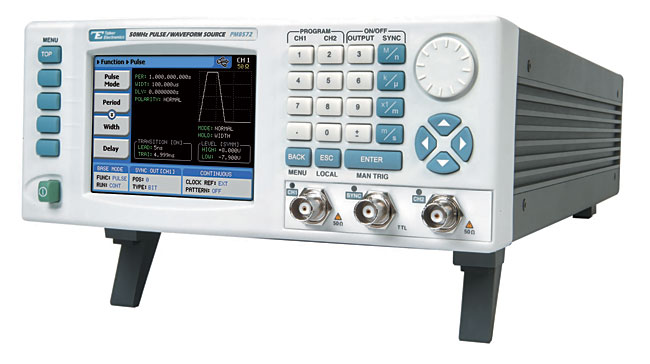

Компания Tabor Electronics объявила о начале выпуска генераторов новой серии PulseMaster. На данный момент серия представлена двумя моделями: PM8571(один канал) и PM8572 (два канала). Генераторы построены на платформе генераторов серии WonderWave (2571, 2572) и обладают аналогичными характеристиками и возможностями по воспроизведению сигналов стандартной и произвольной формы. Однако, в первую очередь новая серия предназначена для использования в качестве генераторов импульсов.Кроме этого, прибор поддерживает возможность программной эмуляции наиболее популярных аналоговых генераторов импульсов таких как Agilent 81101, Fluke 80/1, HP8116, HP8112, HP8160, HP8165, LeCroy LW410, Tabor 8500, Tabor 8550/1, Tekе FG5010 и PG5110, что позволяет легко заменять в автоматизированных системах устаревшие приборы на модель из новой серии PulseMaster.
Особенности генератора РМ8571:
Одноканальные и двухканальные генераторы импульсов / сигналов специальной / произвольной форм;
Диапазон частот: 50 МГц для генератора импульсов (100 МГц в режиме генератора специальных сигналов)
Режим генератора сигналов произвольной формы: частота дискретизации 250 МГц, разрядность ЦАП 16 бит, память 1 Мб (опция 4/8 Мб), режим сегментации;
Размах 16 Впик на нагрузке 50 Ом;
Разрешение 10 пс при задании временных параметров импульса;
Параллельный 16 битный выход;
Встроенный частотомер до 100 МГц;
ПО ArbConnection для формирования сигнала произвольной формы;
Интерфейсы ДУ: USB, LAN, GPIB;
Гарантия 5 лет.
Технические характеристики генератора РМ8571:
|
Параметр |
Значения |
|
ВЫХОДНЫЕ ПАРАМЕТРЫ
|
|
|
Количество каналов |
1 |
|
Амплитуда на нагрузке 50 Ом |
16 мВ - 16 В |
|
Верхний / нижний пиковый уровень (50 Ом) |
-7,9 ...+8 В / -8 ... +7,9 В |
|
Погрешность установки амплитуды |
±2% на частоте 1 кГц |
|
ИМПУЛЬС
|
|
|
Режим работы |
Одиночный/парный импульс, задержанный, фиксированной скважности |
|
Период |
20 нс…10 с, разрешение 11 разрядов |
|
Погрешность установки периода |
± 1 х 10-6 |
|
Длительность импульса |
8 нс… 10 с, разрешение 10 пс |
|
Погрешность установки длительности |
± (0,2% + 250 пс) |
|
Джиттер |
± 100 x 10-6 |
|
Задержка |
0 … 10 с между первым и вторым импульсом в режиме парных импульсов или между основным и синхроимпульсом |
|
Режим фиксированной скважности |
1% ... 95% - скважность остается постоянной вне зависимости от установленной длительности импульса |
|
Погрешность установки скважности |
± (2% + 250 пс) |
|
Время нарастания |
Не более 5 нс |
|
Выброс |
Не более 6% |
|
СИГНАЛЫ СПЕЦИАЛЬНОЙ ФОРМЫ
|
|
|
Виды сигналов |
Синус, треугольник, меандр, пила, экспонента, гаусс, шум, sin x/x, постоянное напряжение |
|
Параметры |
Аналогично серии WW |
|
ПРОИЗВОЛЬНАЯ ФОРМА
|
|
|
Частота дискретизации и объем памяти |
1.5 Гц…250 МГц |
|
Разрешение по вертикали |
16 бит |
|
Память |
1 Мб (опция 4/8 Мб) |
|
Режим сегментации |
Параметры и режимы работы аналогичны серии WW |
|
Параллельный 16 бит выход |
Уровень LVDS, выдача побитной информации с ЦАП |
|
ЧАСТОТОМЕР
|
|
|
Диапазон частот |
20 Гц – 100 МГц |
|
Время счета |
От 100 мкс до 1 сек, разрешение 7 знаков/секунду |
|
Режимы работы |
Частота, период, длительность импульса, число импульсов |
|
ОБЩИЕ ДАННЫЕ
|
|
|
Напряжение питания |
220 В (± 15 %), 50 / 60 Гц |
|
Габаритные размеры |
212 х 88 х 415 мм |
|
Масса |
3 кг |
|
Интерфейс |
LAN, GPIB, USB |
Комплект поставки PM8571A
|
№ |
Наименование |
Количество |
|
1. |
Прибор |
1 |
|
2. |
Сетевой шнур |
1 |
|
3. |
Руководство по эксплуатации |
1 |
|
4. |
Программное обеспечение |
1 |
|
