Артикул: HM8030-6
|

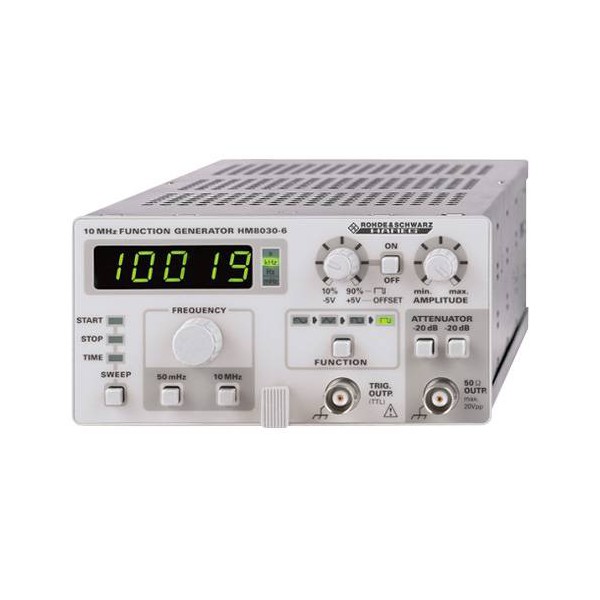

Описание средства измерений Rohde & Schwarz HM8030-6:
Принцип работы генератора сигналов произвольной формы HM8030-6 основан на прямом цифровом синтезе. Цифровые отсчеты с информацией о форме сигнала поступают из оперативной памяти прибора на цифро-аналоговый преобразователь (ЦАП). Далее с ЦАП сигнал подается на выходной усилитель, фильтр и схему аттенюаторов, а затем на выходной разъем. В память генератора сигналов произвольной формы заложены стандартные сигналы различных форм, среди которых: синусоидальный, меандр, треугольный и т. д. Предусмотрен режим частотной модуляции (внутренней и внешней). Режим формирования сигналов произвольной формы осуществляется с помощью специального программного обеспечения через внешний компьютер. Для обеспечения синхронизации режимов работы генератор сигналов произвольной формы оснащен выходом сигналов запуска. Генератор обеспечивает управление всеми режимами работы и параметрами как вручную, так и дистанционно от внешнего компьютера. Конструктивно генератор сигналов произвольной формы представлен в модульном исполнении и используется в измерительной системе серии 8000.
Технические харктеристики Rohde & Schwarz HM8030-6:
|
Режимы работы
|
|
|
синусоида, меандр, треугольник, импульс; режим свободных колебании, внутренний генератор свип-сигналов или внешняя частотная модуляция, наличие или отсутствие смещения по постоянному току
|
|
|
Диапазоны частот |
|
|
0,05 Гц ... 10 МГц, 8 диапазонов, регулировка от x 0,09 до × 1,1 (12:1) |
|
|
Дрейф частоты |
< > |
|
окружающей среды |
|
|
Характеристики форм сигналов |
|
|
Искажение синусоиды |
макс. 0,5 % |
|
0,05 Гц ... 1 МГц |
макс. 5 % |
|
1 ... 10 МГц |
|
|
Время нарастания меандра |
тип. 15 нс |
|
Амплитуда выброса |
< > |
|
Нелинейность треугольных импульсов |
< > |
|
Отображение результатов измерений |
|
|
Частота |
5 разрядов, 7-сегментный светодиодный индикатор, |
|
каждая цифра 8 × 5 мм |
|
|
Точность |
±(3 % + 3 разряда) |
|
до 5 Гц |
±(5 x 10-5 + 1 разряд) |
|
5 Гц ... 10 МГц |
|
|
светодиодная индикация для мГц, Гц, кГц и секунд |
|
|
Выходы |
|
|
Сигнальный выход |
защита от короткого замыкания, защита от внеш. напряжения до Ѓ} 45 Впост, не более 30 с |
|
Импеданс |
50 Ом |
|
Выходное напряжение |
10 Вразмах при нагрузке 50 Ом; |
|
20 Вразмах (разомкнутая цепь) |
|
|
Ослабление |
макс. 60 дБ |
|
Два аттенюатора |
каждый 20 дБ ±0,2 дБ |
|
Регулировка |
0 ... 20 дБ |
|
Погрешность амплитуды |
(синусоидальные/треугольные импульсы) |
|
0,05 Гц ... 0,5 МГц |
макс. 0,2 дБ |
|
5 Гц ... 10 МГц |
макс. 2,0 дБ |
|
Смещение по постоянному току регулируется (вкл/выкл, кроме импульсной функции) |
|
|
для нагрузки 50 Ом |
макс.±2,5 В |
|
в разомкнутой цепи |
макс. ±5 В |
|
Выход сигнала синхронизации |
меандр с напряжением прибл. +5 В/ТТЛ |
|
Вход FM |
|
|
(частота управляемая напряжением, разъем BNC на задней панели HM8001-2 и модуля HO801) |
|
|
Девиация частоты |
прибл. 1:100 |
|
Входной импеданс |
6 кОм || 25 пФ |
|
Входное напряжение |
макс. Ѓ}30 В |
|
Внутренний генератор свип-сигналов |
|
|
Период развертки |
20 мс ... 15 с |
|
Диапазон развертки |
прибл. 1:100 |
|
Прочие характеристики |
|
|
Электропитание (от базового блока) |
+5 В/200 мА |
|
+ 16 В/300 мА |
|
|
-16 В/250 мА |
|
|
(Σ = 9,8 Вт) |
|
|
Диапазон рабочих температур |
+5 ... +40°C |
|
Диапазон температур хранения |
-20 ... +70°C |
|
Отн. влажность |
5 ... 80 % (без конденсации) |
|
Размеры (ш × в× г) |
135 × 68 × 228 мм |
|
(без 22-контактного плоского разъема) |
|
|
Вес |
прибл. 0,8 кг |
|
