Артикул: ADG-4512
|

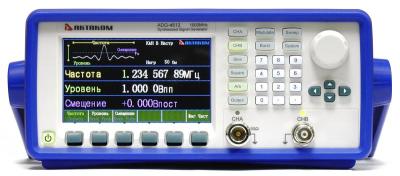

Особенностью генератора сигналов радиочастотного ADG-4512 является наличие двух независимых выходов (каналов).
Первый канал прибора представляет из себя радиочастотный генератор с фазовой автоподстройкой частоты ФАПЧ. В нем можно генерировать синусоидальный сигнал в диапазоне частот 1 мкГц ... 1000 МГц. Кроме того, в этом же канале прибор позволяет генерировать и прямоугольную форму сигнала, хотя и в существенно меньшей полосе (1 мкГц ... 80 МГц). Диапазон нормируемых уровней выходного сигнала для этого канала составляет от -127 дБм до +13 дБм. Также в этом канале доступны режимы аналоговых и цифровых модуляций АМ, ЧМ, ЧМн, ФМн; имеется возможность свипирования (режим качания) по частоте и формирования пачек импульсов.
Второй канал по своим возможностям - это функциональный НЧ генератор с рабочим диапазоном от 1 мкГц до 10 МГц. Он построен по технологии цифрового синтеза DDS. В нем возможно получение 8 сигналов специальной формы (например: синусоидальной, прямоугольной, пилообразной, импульсной, экспоненциальной и шумовой формы сигнала), а также кардиосигнала и напряжения постоянного тока. Выходной импеданс может быть установлен, как высокий или 50 Ом. На импедансе 50 Ом размах амплитуды сигнала может быть установлен от 2 мВ до 20 В с возможностью задания смещения.
Генератор сигналов ADG-4512 имеет высокую стабильность опорного генератора (±1 ppm), отличные параметры по точности установки параметров, низкий уровень гармонических искажений и шумов, что позволяет формировать сигналы с высокой точностью.
На задней панели генератора сигналов ADG-4512 расположены разъемы входов и выходов опорного генератора 10 МГц, вход внешней модуляции, вход для внешнего запуска и выход TTL уровня для РЧ-канала.

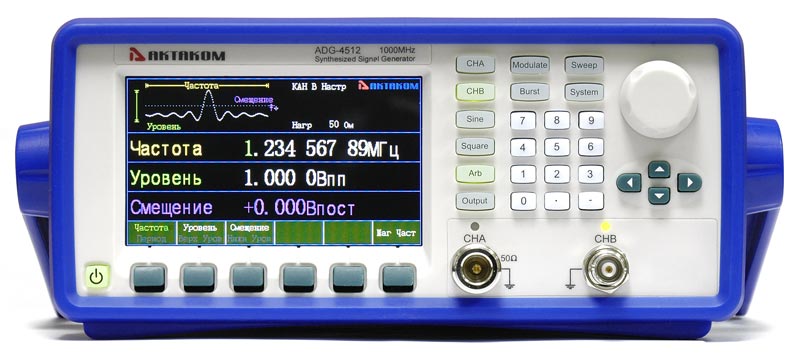

Там же расположены интерфейсы RS-232 и USN, через которые приборы могут дистанционно управляться посредством SCPI-команд. Генератор ADG-4512снабжен графическим дисплеем с диагональю 11 см и поддержкой отображения формы сигнала.
Особенности генератора сигналов радиочастотного ADG-4512:
Два независимых канала: ВЧ и НЧ;
Технология прямого цифрового синтеза (DDS) и ФАПЧ (PLL);
Высокая стабильность опорного генератора 1 ppm;
Низкий уровень искажений;
Режимы модуляции АМ, ЧМ, ЧМн, ФМн;
Режим пачек импульсов (пакетный режим);
Режим качания частоты (свипирование);
8 видов форм сигналов (канал B);
Интерфейсы USB-device, RS-232.
Назначение генератора сигналов ADG-4512:
Генераторы с большим диапазоном частот серии ADG-45x2: ADG-4502, ADG-4512, ADG-4522, благодаря своей универсальности, могут найти широкое применения в НИОКР и научных исследованиях; будут полезны для обучающих целей, а также в ремонтных и сервисных организациях.
Технические характеристики генератора сигналов Актаком ADG-4512:
|
Параметр |
Значение |
|
|
КАНАЛ A |
||
|
Частотные характеристики |
||
|
Диапазон |
Синусоидальный |
1 мкГц ... 1000 МГц |
|
Прямоугольный |
1 мкГц ... 80 МГц |
|
|
Разрешение |
≤80 МГц |
1 мкГц |
|
>80 МГц |
1 Гц |
|
|
Стабильность |
≥ 1,0 кГц |
±1 ppm |
|
< > |
±50 ppm |
|
|
Выходной уровень (синусоидальный сигнал) |
||
|
Диапазон |
≤500 МГц |
-127 дБм ... +13 дБм -127 дБм ... -117 дБм (тип.) |
|
≤1000 МГц |
-110 дБм ... +13 дБм -100 дБм ... -110 дБм (тип.) |
|
|
Разрешение |
0,1 дБ |
|
|
Погрешность установки |
≤300 МГц, -105 дБм ... +13 дБм |
±1,0 дБм |
|
≤1000 МГц, -80 дБм ... +13 дБм |
±1,5 дБм ±1,0 дБм |
|
|
≤1000 МГц, -100 дБм ... -80 дБм |
±2,5 дБм ±1,5 дБм |
|
|
КСВН |
выходной уровень ≤0 дБм |
< > |
|
Синусоидальный сигнал |
||
|
Гармонические искажения |
выходной уровень ≤4 дБм |
<-33 > |
|
Негармонические искажения |
выходной уровень ≤4 дБм, девиация ≤5 кГц |
<-40 > |
|
Уровень субгармоник |
выходной уровень ≤4 дБм |
<-40 > |
|
Модуляционный шум |
полоса 0,3 ... 3 кГц, СКЗ < > |
<100 > |
|
Прямоугольный сигнал |
||
|
Время нарастания / спада |
≤15 нс |
|
|
Выброс |
≤5% |
|
|
Модуляции |
||
|
Тип |
АМ, ЧМ, ЧМн, ФМн |
|
|
Внешняя модуляция |
Частота |
DC ... 10 кГц |
|
Уровень |
±2,5 В |
|
|
Свипирование по частоте |
||
|
Закон |
линейный, логарифмический |
|
|
Время свипирования |
≤80 МГц, линейный |
1 мс ... 800 с |
|
≤80 МГц, логарифмический |
100 мс ... 800 с |
|
|
Шаг свипирования |
≤80 МГц, линейный |
50 мс ... 10 c |
|
Режим пачек импульсов |
||
|
Количество импульсов |
1 ... 10000 |
|
|
Период запуска |
0,1 мс ... 800 c |
|
|
КАНАЛ B |
||
|
Частотные характеристики |
||
|
Диапазон |
1 мкГц ... 10 МГц |
|
|
Разрешение |
1 мкГц |
|
|
Стабильность |
≥ 1,0 кГц |
±1 ppm |
|
< > |
±50 ppm |
|
|
Формы сигнала |
||
|
Тип |
синусоидальный, прямоугольный, пилообразный, импульсный, кардиосигнал, экспоненциальный, шумовой, напряжение постоянного тока |
|
|
Прямоугольный сигнал |
Время нарастания |
≤50 нс |
|
Коэффициент заполнения |
0,01% ... 99,99% |
|
|
Импульсный |
Время нарастания |
≤50 нс |
|
Длительность импульса |
20 нс ... 20 с |
|
|
Пилообразный |
Симметрия |
0,0% ... 100,0% |
|
ХАРАКТЕРИСТИКИ ВЫХОДА |
||
|
Амплитуда |
50 Ом |
1 мВпп ... 10 Впп |
|
Высокий импеданс |
2 мВпп ... 20 Впп |
|
|
Смещение |
50 Ом |
±5 Впик AC+DC |
|
Высокий импеданс |
±10 Впик AC+DC |
|
|
Разрешение |
5 мВпп |
|
|
Погрешность |
±(1% Uустан. + 10 мВпп) |
|
|
Неравномерность АЧХ |
±0,5 дБ |
|
|
ОСНОВНЫЕ ХАРАКТЕРИСТИКИ |
||
|
Питание |
AC 100 В ...240 В, 50 (1±10%) Гц |
|
|
Потребляемая мощность |
40 ВА |
|
|
Габаритные размеры |
254×103×374 мм |
|
|
Масса |
4,2 кг |
|

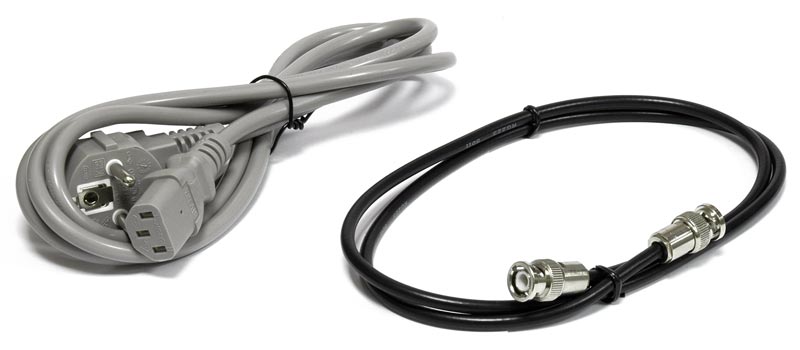

Комплект поставки ADG-4512
|
№ |
Наименование |
Количество |
|
1 |
Генератор сигналов радиочастотный ADG-4512 |
1 |
|
2 |
Руководство по эксплуатации |
1 |
|
