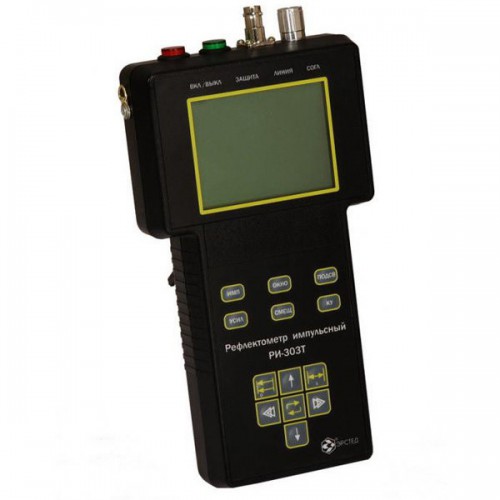

Описание компактного рефлектометра-тестера РИ-303ТМ:

РИ-303ТМ - оптимальное решение для оперативного поиска неисправностей в кабельных сетях – предельно простой в управлении и дешевый рефлектометр, имеющий встроенную защиту от напряжения в кабеле.

РИ-303ТМ имеет два существенных улучшения: добавлена возможность сохранения одной рефлектограммы в памяти прибора с целью сравнения ее с очередной рефлектограммой; значительно расширена входная полоса частот прибор, что позволяет уверенно работать на коротких участках и различать рядом расположенные неисправности на расстоянии между ними до 1,5 – 2 метров.

Небольшие габариты и вес делают РИ-303ТМ особенно удобным для работы в стесненных условиях кабельных колодцев. А высокие точностные характеристики позволяют эффективно применять его как в ближних, так и в дальних зонах.

Рефлектометр РИ-303 ТМ "СТРИЖ" позволяет определять следующие основные повреждения в кабельных сетях:

• Обрывы одной или нескольких жил;

• Короткие замыкания и низкоомные дефекты (менее 10 кОм);

• Дефектные пайки и муфты;

• Неисправные усилители;

• Наличие и место установки ответвителей;

• Замокшие участки или участки с повышенной влажностью.

Назначение компактного рефлектометра-тестера РИ-303ТМ:

Рефлектометр-тестер РИ-303ТМ предназначен для проведения следующих типов измерений на симметричных и несимметричных кабелях:

• Измерение длин кабелей;

• Измерение расстояний до неоднородностей волнового сопротивления или повреждений;

• Измерение коэффициента укорочения линии при известной ее длине;

• Определение характера повреждений.

Область применения компактного рефлектометра-тестера РИ-303 ТМ "СТРИЖ":

Рефлектометр РИ-303ТМ применяется для контроля при прокладке и эксплуатации следующих типов кабельных линий:

• Силовые кабели (АСБ, ВВГ, СИП и другие);

• Медножильные кабели связи (ТПП, МКС и другие);

• Кабели сигнализации и управления (СБПЗАВпШп и другие);

• Воздушные кабельные линии;

• Компьютерные сети (СКС и другие);

• Телевизионные и радиочастотные кабельные линии (РК-75 и другие);

• Для определения длины кабеля при его производстве, складировании и торговле.

Особенности компактного рефлектометра-тестера РИ-303ТМ:

• Отображение рефлектограмм на экране ЖКИ с разрешением 320х240 точек;

• Измерение в реальном масштабе времени;

• Максимальная дальность — до 4,8 км;

• Высокое разрешение по дальности: 12.5 см на всём диапазоне измерений;

• Подавление асинхронных помех;

• Цифровая установка параметров контролируемых линий и всех настроек прибора;

• Возможность детального рассмотрения любого участка рефлектограммы;

• Цифровая индикация расстояния до любого участка рефлектограммы;

• Цифровая индикация расстояния между любыми участками рефлектограммы;

• Встроенная защита входа прибора по напряжению;

• Сохранение рефлектограммы в энергонезависимую память прибора.

Технические характеристики рефлектометра РИ-303 ТМ:

Комплект поставки прибора
