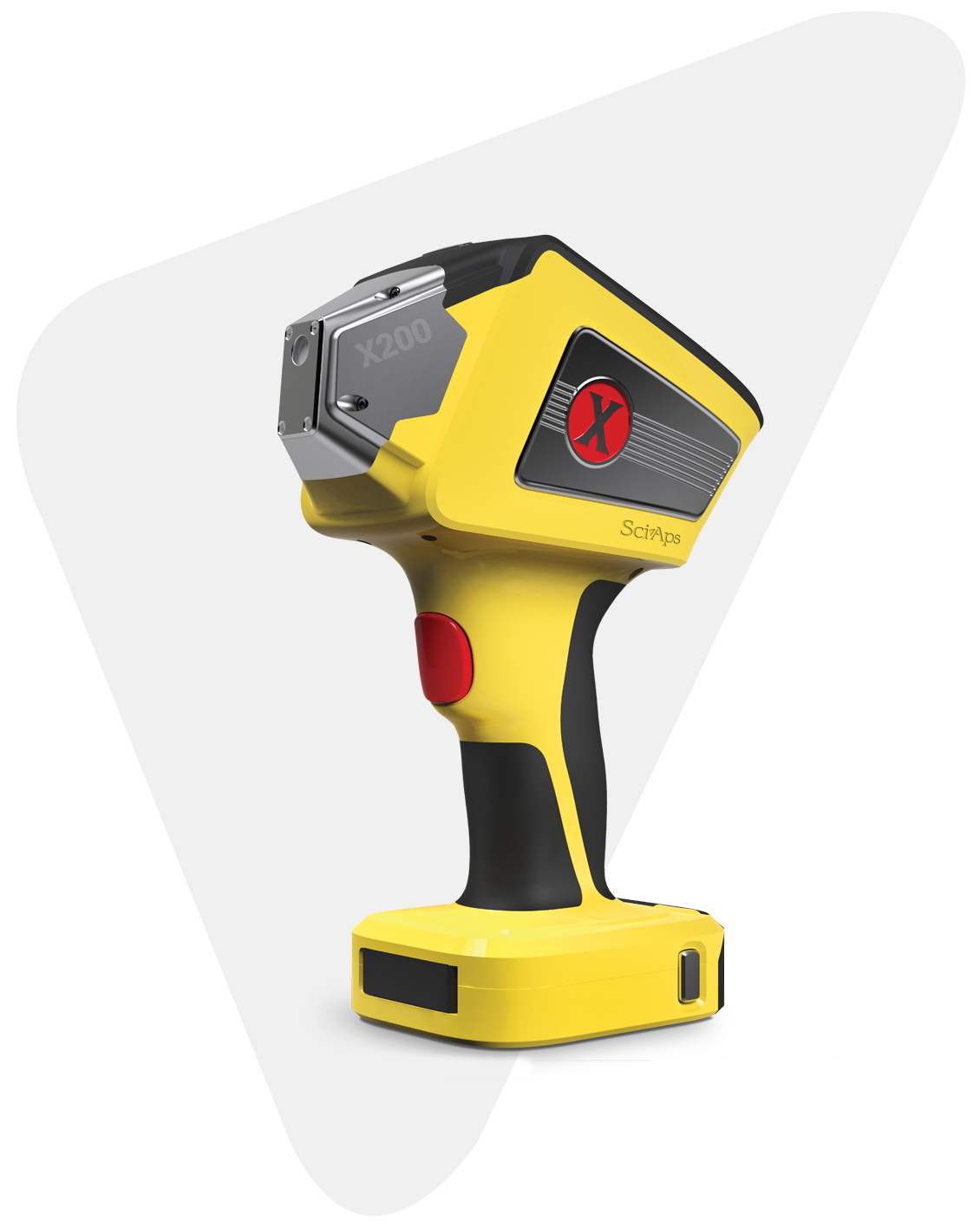

Описание анализатора X-200:

Рентгенофлуоресцентные анализаторы SciAps серии X используются для элементного анализа металлов и сплавов, почвы, руды, стекла, керамики и пластиков в диапазоне от магния до урана (Mg¹²-U⁹²). Прибор работает по методу РФА основанном на регистрации электромагнитного спектра, возникающего при воздействии на материал рентгеновского излучения с последующим анализом энергии и количества возбуждённых квантов.

Основные сферы применения анализаторов серии X это сортировка металлолома, входной контроль металлов, анализ марок сталей и сплавов, геология, экология и сельское хозяйство. Модель имеет удобный режим разбраковки: прошел / не прошел. Запрограммирован марочник углеродистых и легированных сталей, а также сплавов на основе алюминия, меди, никеля, титана и других, в т.ч. по ГОСТ 380-2005 и ГОСТ 5632-2014 (всего более 700 марок). Для работы с драгметаллами предусмотрен режим Драгметаллы, включающий 22 элемента, в сплавах на основе золота, серебра, платины, возможен Специальный режим Редкоземельные металлы.

X-200 предлагает равную или превосходящую скорость и производительность по сравнению с другими брендами в классе продвинутых РФА. Он использует высокопроизводительные SDD детекторы, такие как у X-300 и более стандартную версию процессора электронной обработки импульсов. X-200 имеет такую же оптимизированную рентгеновскую трубку и геометрию детектора, что и X-300. X-200 быстро завоевывает популярность для решения задач по сортировке лома, переработке отходов и неразрушающего контроля металлов благодаря скорости, аналитическим характеристикам, эргономичному дизайну и сбалансированной конструкции корпуса. X 200 работает быстро на любом сплаве, включая алюминиевые сплавы. Для геохимических применений пределы обнаружения элементов будут немного выше, чем у X-300, но набор определяемых элементов одинаков и подойдет для экологического мониторинга, анализа почв, руд, хвостов и отходов. Также для Пользователей доступно Приложение Эмпирическое, позволяющее анализировать любые типы материалов, создавать собственные модели калибровки по специфическим образцам, под свои задачи.

Технические характеристики рентгенофлуоресцентного анализатора SciAps X-200:

Рентгеновская трубка

50 кВ, анод Rh (для сплавов) или анод Au (для геохимии, почв, пластика, RoHS, драгметаллов и др.).

Характеристики детектора

не менее 25 мм2 стандантный SDD детектор и DPP. Скорость счета 150 тыс. имп./cек при живом времени > 90% live.

Вес

1,49 кг с батареей

Габариты

18″x 25,5″x 10,16″

Питание

Анализатор поставляется с перезаряжаемыми литий-ионными батареями, зарядным устройством и адаптером для питания и зарядки батареи от сети.

Дисплей

5 дюймовый цветной сенсорный дисплей c поддержкой графики PowerVR SGX540 3D graphic, мини дисплей на задней панели

Передача данных

Wifi, Bluetooth, USB. Возможность подключения к любым электронным устройствам, включая программное обеспечение SciAps ProfileBuilder для ПК, MAC.

Скорость счета импульсов

150 000 имп./сек

Источник возбуждения

Напряжение до 50кВ, ток до 500 мкА

Для сплавов настройки, 6-40кВ, ток до 200мкА, Rh анод. Для второго луча для легких элементов, 500 мкА при напряжении 10 кВ.

Для других приложений, таких как геохимия, почвы, пластик, настройки: 6-50кВ, 200мкА, Au анод. Другие материалы анода могут быть предложены в зависимости от приложения.

Детектор

​Активная площадь 25 мм 2 кремневый дрейфовый детектор, разрешение 135 эВ по К альфа лини Марганца 5.95 FWHM.

Автоматическая система фильтров

7 позиционная фильтрация для оптимизации луча

Управляющий компьютер

Процессор ARM Cortex -A9 dual-core / 1.2GHz Memory: 1GB DDR2 RAM, 1GB NAND хранение данных: 8GB SD

Импульсный процессор

14-разрядный АЦП с частотой оцифровки 80 MSPS 8K каналов MCA USB 2.0 для высокоскоростной передачи данных на главный процессор Цифровая фильтрация, реализованная в FPGA для высокопроизводительной импульсной обработки 50nS - 24uS пиковое время

Калибровка

Фундаментальные параметры для  режимов Сплавы и Геохимия/Экология/Почвы.  Для режима Почвы Пользователь может выбрать метод нормализации по Комптону или использовать эмпирические калибровки.

Проверка калибровки

Для контроля калибровки используется встроенный образец из 316 нержавеющей стали, который является также защитным затвором. Энергетическая калибровка полностью автоматизирована.

Температурный диапазон

От -20 до +50 градусов Цельсия

Безопасность

Защита доступа паролем и внутренняя защита паролем для администрирования.

Нормативы и сертификаты

CE, RoHS, USFDA registered, Canada RED Act, ГОСТ-Р, ТР ТС, внесен в Госреестр средств измерений РФ.

Комплект поставки прибора:

• Анализатор металлов SciAps X 200 - 1шт.
• Переносной чемодан- 1шт.
• Проленовое окошко- 3шт.
• АКБ- 2шт.
• З/у для АКБ- 1шт.
• Сетевой кабель для з/у- 1шт.
• Инструкция по эксплуатации на USB Flash drive- 1шт.
• Методика поверки МП 023.Д4-17- 1шт.
• USB кабель- 1шт.
