Тепловизор инфракрасный измерительный В7-523

Тепловизор предназначен для термографии в различных отраслях промышленности и бытового применения.

Отличительные особенности:

• Матрица детектора в пикселях: 320х240
• Разработан как простой и недорогой тепловизор с диапазоном измерений температуры от -40 до + 300 °С при погрешности измерений не более ±2 °С (для диапазона от -10 до +100 °С, для других – выше), порог температурной чувствительности (NETD) ≤0,065 °С , спектральный диапазон от 8 до 14 мкм, угол поля зрения (FOV) 35,00х26,00, пространственное разрешение 3,05 мрад (IFOV – величина наименьшего объекта, который можно распознать с расстояния 1 м), изменяемый коэффициент излучательной способности от 0,01 до 1,00 и с настройками, программируемыми пользователем самостоятельно
• Яркий и контрастный LED-дисплей 2,8” с матрицей 200х150 пикселей с индикацией текущих значений температуры центральной точки указателя, точек MAX и MIN температуры в поле зрения, цветового кода температуры, уровня заряда, сигнала тревоги, текущей даты и времени, единиц измерения – чёткий визуальный контроль соблюдения или нарушения установленного режима температуры
• Надёжное и точное протоколирование в памяти метрологически достоверных параметров температуры – точность замеров подтверждена свидетельством о поверке для составления официальной отчётной и контрольной документации
• Программируемые пользователем MAX и MIN уровни порога тревоги для допустимых значений температуры
• Выбираемая пользователем шкала измерения температуры: °С / °F / °K
• Цифровая камера – реальное визуальное изображение сохраняется с термограммой
• Цветовые палитры (9) для улучшения визуализации изображений и более точного определения разницы температур: Белый горячий, Чёрный горячий, Радуга 1, Радуга 2, Фиолетовый, Оранжевый, Железный серый, Высокотемпературный высококонтрастный, Высокая и низкая температура высококонтрастный
• Режимы дисплея, настраиваемые: инфракрасный режим, обнаружение инфракрасного края, режим двойного слияния изображений
• Лёгкость в использовании. Совместимость с Windows и Mac.
• Слот для SD-карт (TF-карта 16Гб в комплекте) как дополнительная память и для передачи фото и видеоизображений на ПК
• Калибровка тепловизора в соответствии с требованиями стандарта GB/T2900.90-201
• Автоматическое отключение, настраиваемые интервалы отключения и затвора
• Встроенный перезаряжаемый аккумулятор большой ёмкости для многочасовой работы, не менее 2…3 ч.
• Защита от падений с высоты 2 метра
• Коробка для хранения с удобной крышкой на магнитах. Внутри переносной кейс с ручкой для ношения на запястье или крепления на поясном ремне, зарядное устройство и USB-кабель для связи с ПК

Тепловизор инфракрасный предназначен для бесконтактных измерений пространственного распределения радиационной температуры объектов по их собственному тепловому излучению в пределах зоны, определяемой полем зрения оптической системы тепловизора, и визуализации этого распределения на дисплее.

Бесконтактная и моментальная технология обнаружения инфракрасного теплового изображения стала неотъемлемым инструментом промышленного и бытового назначения в различных областях, таких как:

• Автомобильная, нефтехимическая, машиностроительная, металлургическая, угольная промышленность – инспекция изделий при техническом контроле
• Электроэнергетика – обнаружение высоких напряжений и электрического тока при контроле силового оборудования, трансформаторных линий и пр.
• Пожарная безопасность и ЧС – поиск срытых источников горения, мест тления и людей
• Строительная отрасль – энергоаудит, локализация расположения систем водоснабжения и отопления, места утечки воды и тепла (т. н. “мостики холода”), особенно для систем тёплого пола, радиаторов отопления и водонагревателей
• Поиск мелких животных в зданиях, в т. ч. контроль термитов

Принцип действия тепловизора основан на преобразовании теплового излучения от исследуемого объекта, передаваемого через оптическую систему на приемник, в цифровой сигнал и отображении его в виде термограммы на дисплее тепловизора. Приёмник представляет собой неохлаждаемую микроболометрическую матрицу инфракрасных высокочувствительных детекторов фокальной плоскости (FPA). Тепловизоры измеряют температуру и отображают распределение температур на поверхности объекта или на границе разделения различных сред.

Тепловизор - это переносной оптико-электронный измерительный микропроцессорный прибор, работающий в инфракрасной области электромагнитного спектра.

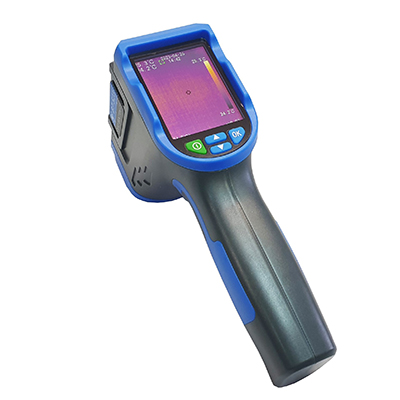

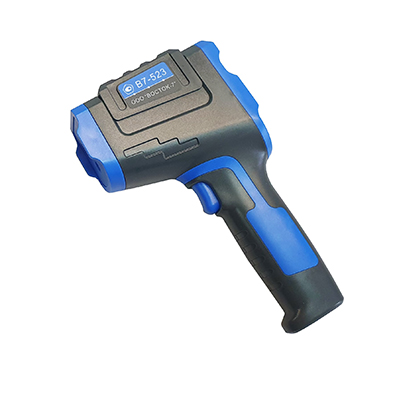

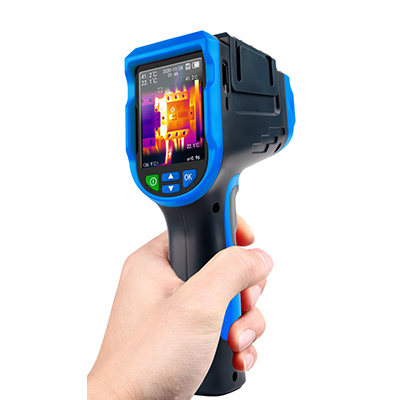

B7 конструктивно выполнен в пластиковом корпусе, на лицевой стороне которого находятся ЖК-дисплей и кнопки управления. Оснащён двумя камерами: инфракрасного теплового излучения и обычной видеокамерой. Программное обеспечение создаёт режим слияния (наложения/смешения/объединения) изображений с двух камер в реальном времени.

Матрица детектора в пикселях

Как у цифровых камер, детектор тепловизора фиксирует точки на изображении (пиксели), которые упорядочиваются в виде термограммы в так называемой сенсорной матрице. Сенсорная матрица размером 160 x 120 пикселей фиксирует 19 200 пикселей, что соответствует 19 200 отдельным измеренным значениям температуры. Тепловизор с детектором 320 x 240 пикселей (= 76 800 пикслелей), таким образом, позволяет получить в четыре раза больше измеренных значений, чем тепловизор с детектором 160 x 120 пикселей.

Размер детектора: 160 x 120

Размер детектора: 320 x 240

Излучение, отражение, пропускание

Коэффициент излучательной способности (эмиссии) — это мера способности материала испускать инфракрасное излучение. Идеальным было бы 100 % излучение, и, соответственно, коэффициент излучения 1, однако в реальной жизни такое не встречается. Бетон близок к этому значению, так как его коэффициент излучения равен 0,93, т. е. 93 % его ИК-излучения испускается самим бетоном. Объекты с коэффициентом излучения 0,8 и выше считаются хорошо подходящими для термографии. Величину коэффициента излучения можно задать в тепловизоре.

Коэффициент отражения — это мера способности материала отражать инфракрасное излучение. В целом гладкие отполированные поверхности обладают большей способностью к отражению, чем грубые и матовые поверхности, сделанные из того же материала. Если взять уже упомянутый бетон, он отражает 7 % окружающего инфракрасного излучения. При измерении объектов с низким коэффициентом излучения необходимо учитывать отраженную температуру. Фактор компенсации в тепловизоре позволяет рассчитать коэффициент отражения и тем самым повысить точность измерения температуры. Эту величину можно задать в тепловизоре.

Коэффициент пропускания — это мера способности материала пропускать инфракрасное излучение сквозь себя. Однако большинство материалов не пропускают длинноволновое инфракрасное излучение, поэтому коэффициент пропускания можно, как правило, не принимать во внимание.

Порог температурной чувствительности

Температурная чувствительность (эквивалентная шуму разность температур (эквивалент шуму разности температур, NETD) определяет, какую минимально возможную разность температур может отображать тепловизор. Эта величина обычно даётся в милликельвинах (мК). Например, значение 120 мК означает, что тепловизор может фиксировать разность температур от 120 мК (= 0,12 °C).

Чем меньше значение NETD, тем выше качество измерения.

NETD 80 мК

NETD 50 мК

Углы поля зрения (FOV)

Поле зрения (FOV) определяет область угол видимости тепловизора. Оно даётся в градусах угла и зависит от размера детектора и объектива тепловизора. Его можно сравнить с углом зрения человека.

Пространственное разрешение (IFOV)

IFOVgeo измеряется в миллирадианах (мрад) и означает наименьший объект, который может быть показан одним пикселем на дисплее тепловизора при съёмке с определённого расстояния. Что это значит? На расстоянии 1 м от объекта детектор размером 160 x 120 пикселей с полем зрения FOV 31° IFOVgeo составляет 3,4 мрад. То есть в этом случае один пиксель показывает на дисплее тепловизора точку измерения с длиной кромки 3,4 мм.

Примеры вычислений:

Расстояние: 2 м, размер детектора = 160 x 120, поле зрения = 31°: точка измерения = 6,8 мм (3,4 мрад x 2)

Расстояние: 5 м, размер детектора = 160 x 120, поле зрения = 31°: точка измерения = 17 мм (3,4 мрад x 5)

Однако параметр IFOVgeo — лишь теоретическая величина. Измеряемый объект в действительности не укладывается в решётку, определяемую разрешением тепловизора. Поэтому существует такой параметр, как IFOVmeas.

IFOVmeas — это наименьший реальный объект, который можно измерить.

Эмпирическое правило: IFOVmeas = IFOVgeo x 3

Пример: 3,4 мрад x 3 = 10,2 мм.

Это значит: с расстояния 1 м можно точно измерить объекты размером от 10,2 мм.

Совет: если объект тепловизионной съёмки меньше, чем величина IFOVgeo, измерение объекта будет неточным. Рекомендации: сократите расстояние, с которого выполняется измерение, выберите другой объектив или используйте тепловизор с лучшим IFOVgeo.

Технические характеристики тепловизора:

Метрологические характеристики тепловизоров инфракрасных B7 моделей B7-522, B7-523

Основные технические характеристики тепловизоров инфракрасных B7 моделей B7-522, B7-523

Комплект поставки:

• Тепловизор инфракрасный В7
• Руководство по эксплуатации
• Футляр для переноски с ремешком на запястье
• USB-кабель + зарядное устройство
• Картонная коробка для хранения, крышка со встроенными магнитами
