Тепловизор для анализа термограмм печатных плат АКИП-9315
Тепловизор АКИП-9315 разработан для точного получения и анализа термограмм печатных плат. Он способен измерять температуры в диапазоне от -15 °C до +600 °C. С разрешением приемника излучения 256 x 192 пикселей, тепловизор обеспечивает высокую четкость изображения. Частота обновления кадров составляет 25 Гц, а широкий угол обзора (FOV) — 56° x 42°.
Основные особенности тепловизора АКИП-9315:
Диапазон температур: от -15 °C до +600 °C
Разрешение изображения: 256 x 192 пикселей для высокой четкости термограмм
Частота обновления: 25 Гц для стабильного и плавного отображения
Широкий угол обзора (FOV): 56° x 42° для детального охвата объекта
Компактная конструкция: ИК-камера, установленная на вертикальной складной стойке с рабочей поверхностью
Размер стойки: высота 230 мм, основание 150 x 150 мм с нескользящим прорезиненным покрытием для надежной установки
Удобство в работе: возможность вертикального перемещения камеры для детализированного или общего обзора

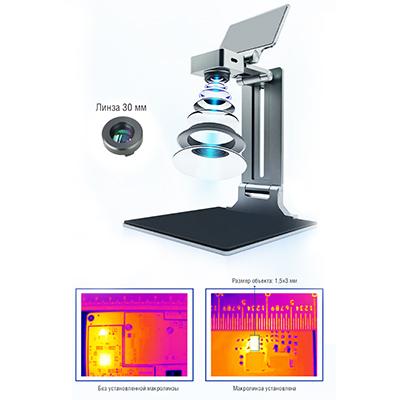

Минимальное фокусное расстояние: 100 мм, с возможностью уменьшения до 30 мм при использовании макролинзы (в комплекте)
Этот тепловизор идеально подходит для анализа и контроля термограмм печатных плат (PCB), позволяя быстро и точно оценивать температурные показатели в процессе ремонта и диагностики.
Тепловизор АКИП-9315 предоставляет специалистам сервис-центров удобные условия для работы с печатными платами в процессе дефектовки и поиска неисправностей. Объект анализа можно разместить на рабочей площадке, при этом оператор свободно использует обе руки для выполнения других манипуляций, таких как применение измерительных средств или работа с паяльным оборудованием.
Тепловизор не оснащен собственным экраном, поэтому для полноценной работы требуется подключение к ПК с ОС Windows 10 или старше, либо к устройству с ОС Android 7.0 или более новой версии. Подключение осуществляется через интерфейс USB Type-C. Программное обеспечение поставляется на USB-диске, который включен в комплект.
Основные возможности программного обеспечения:

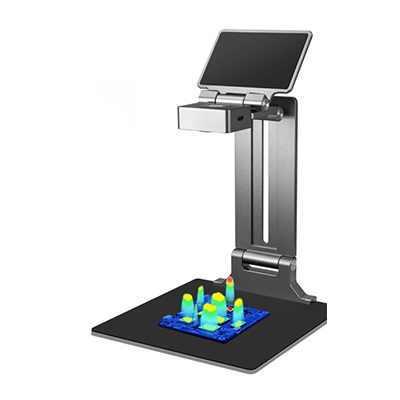

3D-режим: поддержка просмотра плат в 3D-формате.
Шесть цветовых палитр: для выбора наиболее удобной для анализа.
Режим сравнения: позволяет сравнивать изменения цвета изображения в разных областях и между хорошими и неисправными платами.
Сравнение плат: быстрый способ обнаружения неисправностей путем сравнения исправных и поврежденных плат.
Температурная кривая: отображение кривой изменения температуры в кадре для упрощенного анализа данных.
Обнаружение неисправностей: благодаря высокой тепловой чувствительности возможно быстрое выявление проблем, таких как плохая пайка или короткое замыкание.
Гибкость настроек: различные режимы работы и возможность настройки программы под конкретные задачи.
Установка допусков: возможность установки температурных допусков с поддержкой звуковой сигнализации для быстрого выявления проблем.
Сохранение данных: поддержка сохранения фото и записи видео для дальнейшего анализа.
Рекомендации по использованию:
Тепловизор АКИП-9315 идеально подходит для использования в сервисных центрах при диагностике и ремонте электрооборудования, а также для проверки качества пайки печатных плат на производстве.
Технические характеристики тепловизора для анализа термограмм печатных плат:
Диапазон температур
-15 °C … +600 °C
Размеры приемника излучения
256 X 192 пикселей
Пространственное разрешение (IFOV)
3,81 мрад, поле зрения 56° x 42°
Частота обновления кадров
25 Гц
Фокусировка
ручная, минимум 100 мм (от 30 мм с макролинзой)
Интерфейс
USB Type-C
Источник питания
Батарейное (литиево-ионный аккумулятор)
