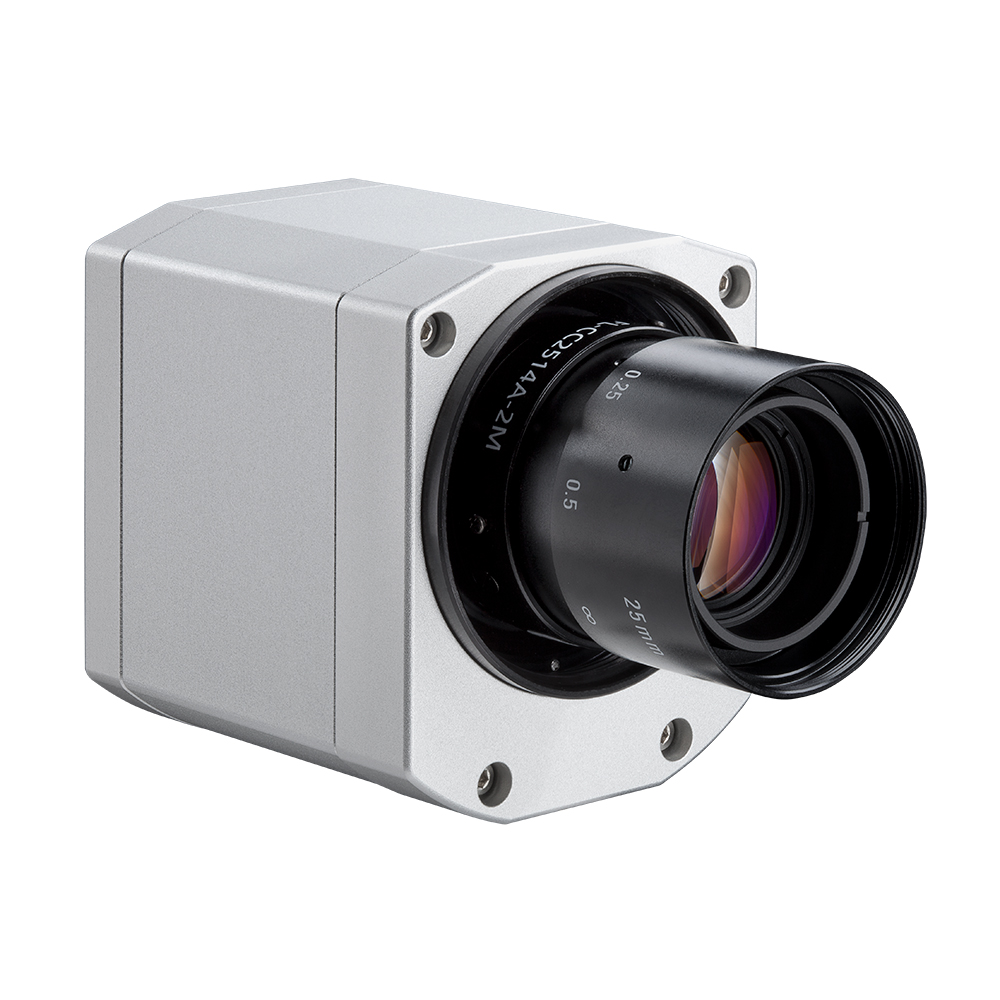

Тип оборудования: Инфракрасная камера для металлургии до 2450 °C
Производитель: Optris
Модель: PI 05M
Гарантия: 1 год
Описание инфракрасной камеры PI 05M:
Новая ИК-камера optris® PI 05M уменьшает погрешность измерения при неизвестном или непостоянном коэффициенте излучения в диапазоне 500 – 540 нм. Благодаря своему спектральному диапазону, а также непрерывной области измерения от 900 до 2450 °C, эта компактная камера идеально подходит для определения температуры расплавленных металлов.
Частота кадров до 1 кГц и высокая разрешающая способность позволяют найти оптимальное решение для каждого конкретного применения.
Основные параметры камеры PI 05M:
- Высокодинамичный CMOS-детектор с разрешением до 764 x 480 пикселей
- Широкий непрерывный измерительный диапазон от 900 до 2450 °C
- Частота кадров до 1 кГц для быстрых процессов
- Аналогововый выход с временем отклика 1 мс в режиме реального времени
- Бесплатно прилагается программное обеспечение и комплект разработчика SDK
- Поддержка функции линейного сканирования 1 кГц
- 3 700 евро (без НДС)
Области применения камеры PI 05M:

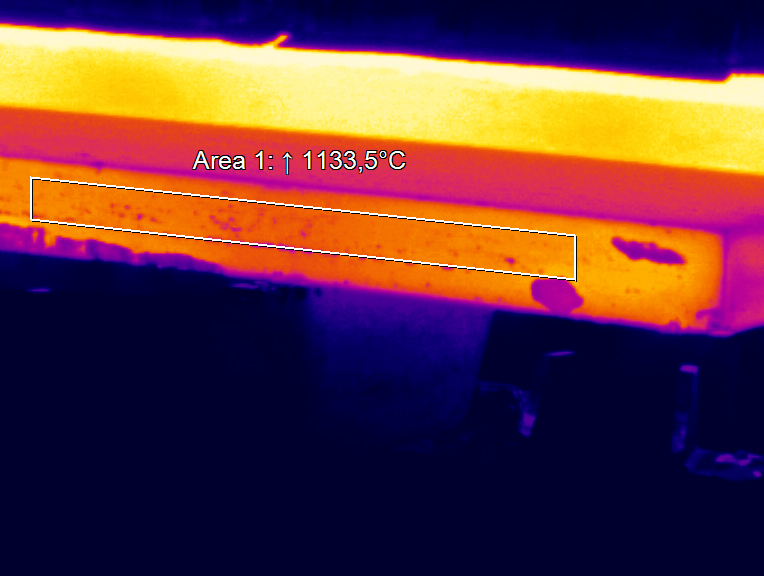

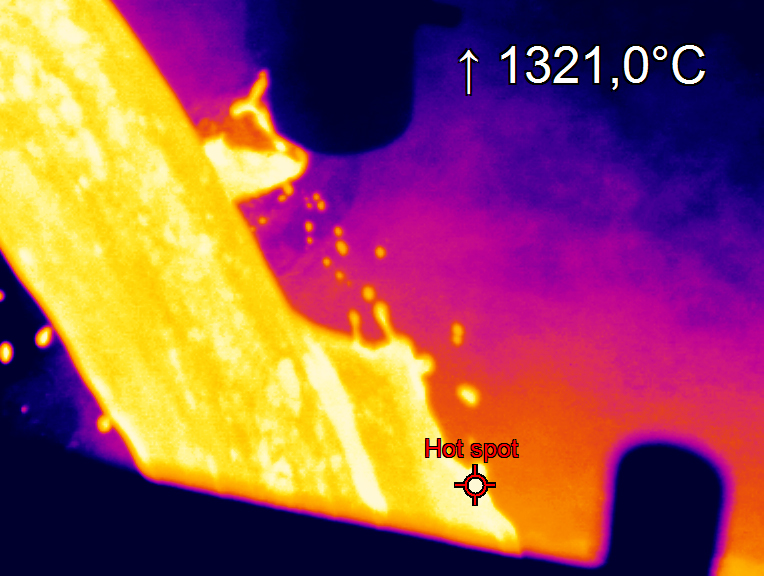

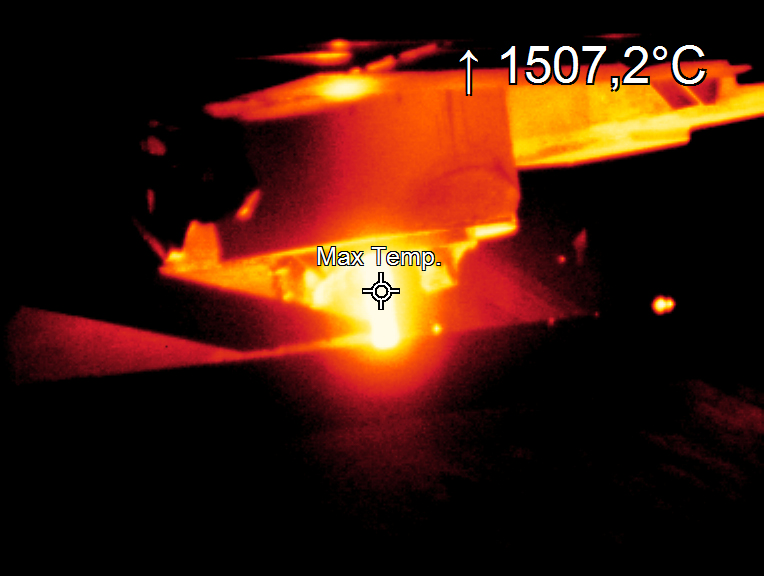

Коротковолновая ИК-камера optris PI 05M прекрасно подходит для процессов лазерной обработки, т.к. излучение свыше 540 нм надёжно блокируется. Новый спектральный диапазон 500 нм менее подвержен внешним воздействиям, тем самым обеспечивая точное измерение даже при изменчивом коэффициенте излучения. Поэтому PI 05M идеальна для измерения температуры расплавленных металлов.
Технические характеристики инфракрасной камеры PI 05M:
- Детектор: CMOS (15 мкм x 15 мкм)
- Оптическое разрешение (переключаемое) / частота кадров:
- 764 x 480 пикселей при 32 Гц
- 382 x 288 пикселей при 80 Гц (переключаемое на 27 Гц)
- 72 x 56 пикселей при 1 кГц
- 764 x 8 пикселей при 1 кГц (fast linescanning mode)
- Спектральный диапазон: 500 ... 540 нм
- Диапазоны температуры:
- 900 ... 2450 °C (режим 27 Гц)
- 950 ... 2450 °C (режим 80 Гц и 32 Гц)
- 1100 ... 2450 °C (режим 1 кГц)
- FOV @ 382 x 288 px: 13° x 10° (f = 25 мм)
- FOV @ 764 x 480 px: 26° x 16° (f = 25 мм)
- Температурная чувствительность (NETD)1): < 2 K (1400 °C) for 27 Hz, 32 Hz and 80 Hz < 2.5 K (1400 °C) for 1 kHz
- Погрешность: ±1.5 % от измеряемой величины
- Интерфейсы ПК: USB 2.0 / optional USB to GigE (PoE) conversion
- Высокоскоростной аналоговый выход (при режиме 1 кГц): 0–10 В вывод пикселя в реальном времени 8x8 пикселей(время настройки 1 мс)
- Стандартный интерфейс процесса (PIF): 0–10 В вход, цифровой вход (макс. 24 В), 0–10 В выход
- Промышленный интерфейс процесса (PIF):
- 2 x 0–10 В входа, цифровой вход (макс. 24 В), 3 x 0/4–20 В выхода,
- 3 x реле (0–30 В/400 мА), реле защиты от сбоев
- 1 м (стандарт), 5 м, 10 м
- 5 м и 10 м также в качестве высокотемпературного кабеля (180 °C)
- Температура окружающего воздуха (Tокр): от 5 °C до 50 °C
- Температура хранения: от –40 °C до 70 °C
- Относительная влажность воздуха: 20–80 %, без конденсации
- Корпус (размер / класс защиты): 46 мм x 56 мм x 90 мм / IP 67 (NEMA 4)2)
- Вес: 245 - 311 г (зависящий от объектива)
- Удар3): IEC 60068-2-27 (25 г и 50 г)
- Вибрация3): IEC 60068-2-6 (синусовая)/ IEC 60068-2-64 (широкополосный шум)
- Крепление штатива: 1/4-20 UNC
- Электропитание: через USB
Программное обеспечение PI 05M:
ПО по термографии optris PIX Connect было специально разработано для обширного документирования и анализа тепловых диаграмм. Оно позволяет проводить термографический анализ в режиме реального времени и дистанционно управлять тепловизором, а также задействовать режим однострочной камеры
Кроме этого, ПО предлагается без лицензионных ограничений и может быть адаптировано под индивидуальные требования заказчиков.
Комплект поставки камеры PI 05M:
- USB-камера с 1 объективом,
- Защита объектива, включая защитное окно,
- USB-кабель (1 м),
- Настольный штатив,
- PIF-кабель с клеммной колодкой (1 м),
- Пакет ПО optris PIX Connect,
- Алюминиевый футляр
- Опции: кожух охлаждения, высокотемпературный кабель
