Тип оборудования: Ультразвуковая ванна

Производитель: Александра-Плюс

Модель: МО-646

Гарантия: 1 год

Описание:

Ультразвуковая ванна МО-646 предназначена для опытных работ по жидкостной дезактивации радиоактивно загрязненных металлических изделий методом совмещенного ультразвукового, химического и электрохимического воздействия.

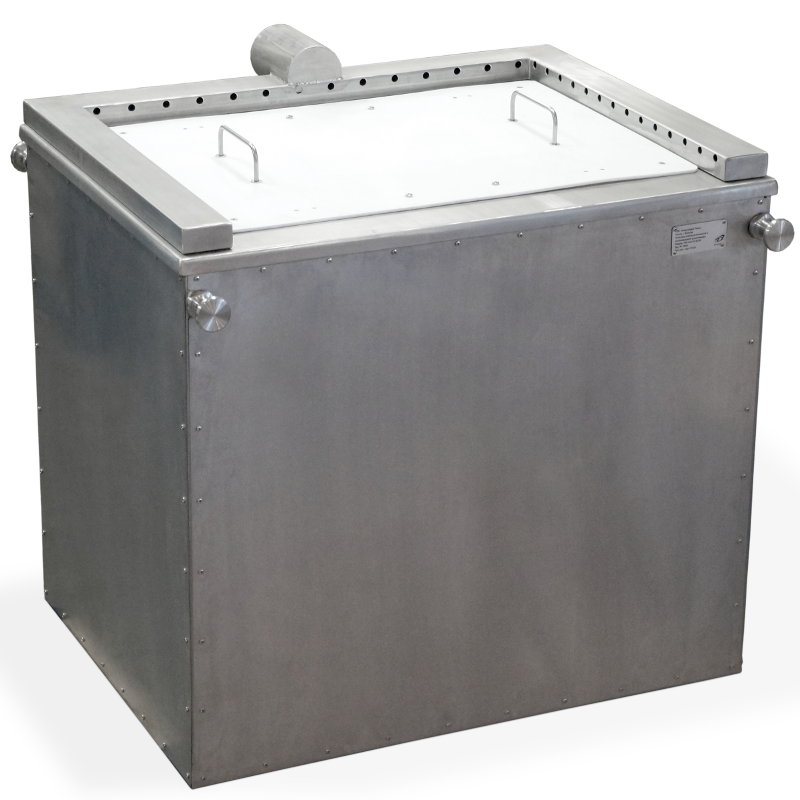

Ванна представляет собой сварную ёмкость из нержавеющей стали, установленную на каркас с облицовочными панелями и коробом вентиляции. Сверху ванна закрывается фторопластовой крышкой с датчиком положения.

Ёмкость ванны покрыта снаружи тепло-звукоизолирующим материалом. С внутренней стороны стенки облицованы фторопластовыми листами.

В дно ёмкости встроены шесть ультразвуковых пьезокерамических излучателей. Два дополнительных модуля с двумя излучателями каждый крепятся на кронштейнах к левой и правой стенкам.

Заданная температура жидкости поддерживается ТЭНом и датчиком температуры. Уровень жидкости также контролируется датчиками. Ёмкость оборудована патрубком для слива жидкости и патрубками, соединёнными с вентиляционным коробом над крышкой.

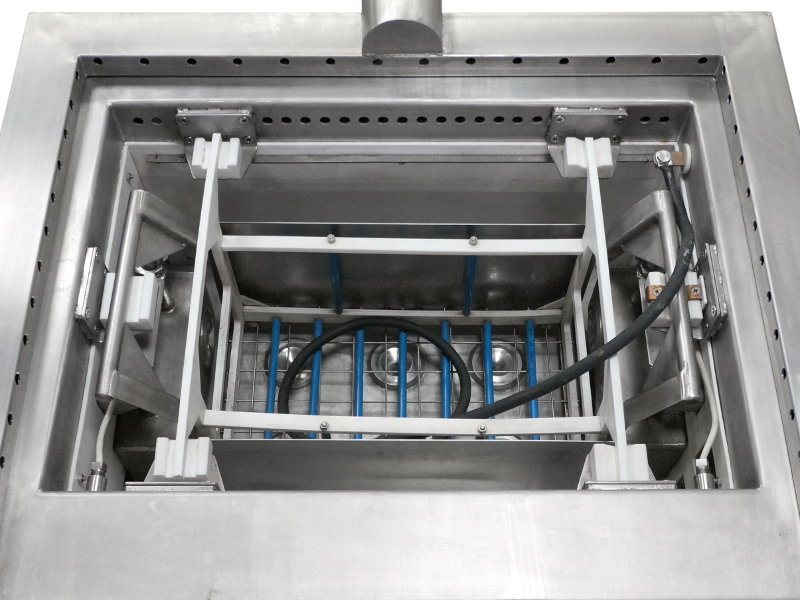

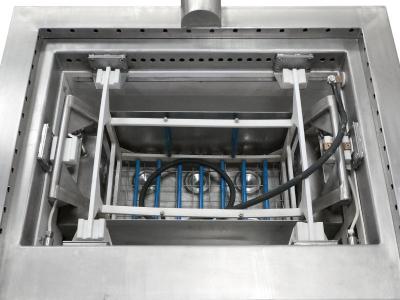

Анодная шина выведена в дальний правый угол ванны и соединена с положительным контактом источника тока. Дезактивируемые изделия подключаются к аноду при помощи провода с зажимом на конце. Катод выполнен в виде рамки из нержавеющего листа и сетки с ячеёй 50×50 мм. Рамка устанавливается на кронштейны внутри ёмкости. Через шину на правом кронштейне рамка соединяется с отрицательным контактом.

При дезактивации изделий с внутренними полостями (например, отрезков труб) к качестве катода можно использовать погружные электроды, которые верхними концами крепятся к текстолитовой планке, а нижними вводятся в полости. В комплект поставки входит набор таких электродов и планок.

Дезактивируемые изделия помещаются в ванну в специальной корзине, выполненной из фторопласта и изолированного нержавеющего прутка. Корзина подвешивается внутри рамки катода на упорах, расположенных на стенках ванны.

Ультразвуковые генераторы и другое электрооборудование размещены в отдельном шкафу. Пульт управления на основе промышленного контроллера находится на его передней стенке.

Технические характеристики ультразвуковой ванны МО-646:
