| ЦЕНА: по запросу |
|
|
|
КУПИТЬ
|
||||
|
|
||||
|
Артикул: МО-545
|
Тип оборудования: Автоматическая линия
Производитель: Александра-Плюс
Модель: МО-545
Гарантия: 1 год
Описание:

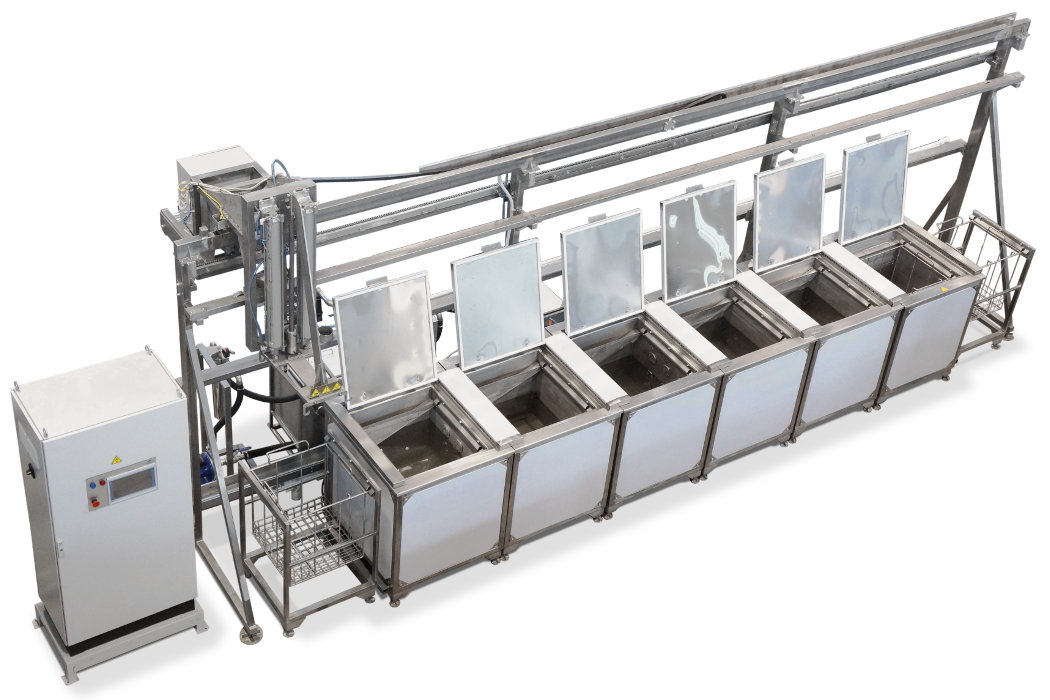

Автоматическая линия МО-545 предназначена для ультразвуковой очистки металлических изделий и деталей от технологических загрязнений перед сваркой и термообработкой.
Линия состоит из пяти ванн и модуля сушки. Корзины с очищаемыми изделиями автоматически перемещаются между позицией загрузки, ваннами, сушкой и позицией выгрузки по заданной программе с управляемым временем работы ультразвука, барботажа и заданной температурой.
Состав линии:
Ванны представляют собой прямоугольные сварные ёмкости из нержавеющей стали, покрытые тепло-звукоизолирующим материалом. Ёмкости установлены на каркас с облицовочными панелями и опорами, регулируемыми по высоте. Сверху ванны закрываются откидными крышками с двухслойной теплоизоляцией и датчиками положения. В ваннах имеются переливные карманы для слива избытка жидкости при погружении корзин с очищаемыми изделиями, а также для сообщения с гидрооборудованием и канализацией. На дне каждой ванны находится барботёр из нержавеющих трубок. На боковых стенках предусмотрены упоры для установки корзин.
В дно и боковые стенки ультразвуковых ванн встроены пьезокерамические излучатели.
Модуль сушки также представляет собой прямоугольную сварную ёмкость из нержавеющей стали, покрытую минеральной ватой, на каркасе с облицовочными панелями и откидной крышкой. Промытые изделия сушатся подогретым воздухом, для чего предусмотрены воздушные ТЭНы, вентилятор и датчик температуры.
Позиции загрузки и выгрузки представляют собой сварные стойки из нержавеющей стали для установки корзин при загрузке и выгрузке очищаемых изделий. Стойки крепятся болтами к каркасу и имеют опоры, регулируемые по высоте.
Общий каркас линии представляет собой сборную конструкцию из нержавеющей стали. Верхние продольные балки каркаса служат направляющими, по которым движется каретка механизма перемещения корзин. В средней части каркаса крепится вентиляционный короб с патрубками и шлангами, ведущими к щелевым вытяжкам, расположенным на каждой ванне.
Механизм перемещения предназначен для горизонтального и вертикального перемещения корзин с изделиями в процессе очистки. Он состоит из каретки и подъемного механизма. Каретка имеет колеса, приводимые в движение мотор-редуктором и реечной передачей. Каретка перемещается по верхним горизонтальным направляющим каркаса. Подъемный механизм перемещает корзину в вертикальном направлении. Он состоит из пневмоцилиндра, на штоке которого закреплено грузозахватное устройство.
Корзины предназначены для размещения в них очищаемых изделий и перемещения их по технологической цепочке. Они выполнены из нержавеющего прутка и нержавеющей сварной сетки 50×50×3 мм.
Обе ультразвуковых ванны снабжены системами фильтрации от масляных загрязнений для очистки моющего раствора перед его подачей в ванну. Система состоит из бака, фильтра тонкой очистки и насоса. В баке происходит грубая очистка раствора, отделение шлама и масел. Бак представляет собой сварную конструкцию из нержавеющей стали, состоящую из ёмкости, каркаса и съёмной крышки. Ёмкость бака разделена на отсеки: грубой очистки, переливной и накопительный. Дно бака выполнено наклонным.
Пневмооборудование линии состоит из силовой части (пневмоцилиндров), а также аппаратуры очистки, регулирования и распределения сжатого воздуха. Пневмооборудование обеспечивает барботаж и работу механизма для вертикального перемещения корзины.
Электрооборудование линии состоит из системы управления, контроля и сигнализации и исполнительных механизмов: ультразвуковых излучателей, насосов, ТЭНов, мотор-редуктора и т. д. Большая часть электрооборудования размещена в отдельном шкафу, на передней панели которого находится пульт управления на базе промышленного контроллера.
Технические характеристики ультразвуковой линии МО-545:
| Габаритные размеры оборудования в сборе, мм, не более | 7000 × 2000 × 3100 |
| Ультразвуковая ванна | |
|---|---|
| Внутренние размеры рабочей ёмкости, мм | 600 × 600 × 650 |
| Рабочий объём ванны, л, не более | 240 |
| Частота ультразвуковых излучателей, кГц | 22 ± 1,65 |
| Потребляемая мощность ультразвуковых излучателей, кВт | 2,7 |
| Мощность ТЭНов, кВт | 5 |
| Объём бака системы фильтрации, л | 112 |
| Мощность насоса, кВт | 0,6 |
| Тонкость фильтрации, мкм | 50 |
| Промывочная ванна | |
| Внутренние размеры рабочей ёмкости, мм | 600 × 600 × 650 |
| Рабочий объём ванны, л, не более | 240 |
| Мощность ТЭНов, кВт | 5 |
| Модуль сушки | |
| Внутренние размеры рабочей ёмкости, мм | 600 × 600 × 650 |
| Максимальная температура сушки, °С | 120 |
| Мощность нагревателя, кВт | 3 |
| Корзина для изделий | |
| Внутренние размеры, мм | 500 × 500 × 550 |
| Масса единовременной загрузки в корзину, кг, не более | 40 |
| Позиции загрузки и выгрузки | |
| Габаритные размеры, мм, не более | 700 × 800 × 1000 |
| Электрошкаф управления | |
| Напряжение питания, В (Гц) | 380 (50) |
| Общая установленная мощность оборудования, кВт, не более | 60 |
| Габаритные размеры, мм, не более | 950 × 650 × 1900 |
|
