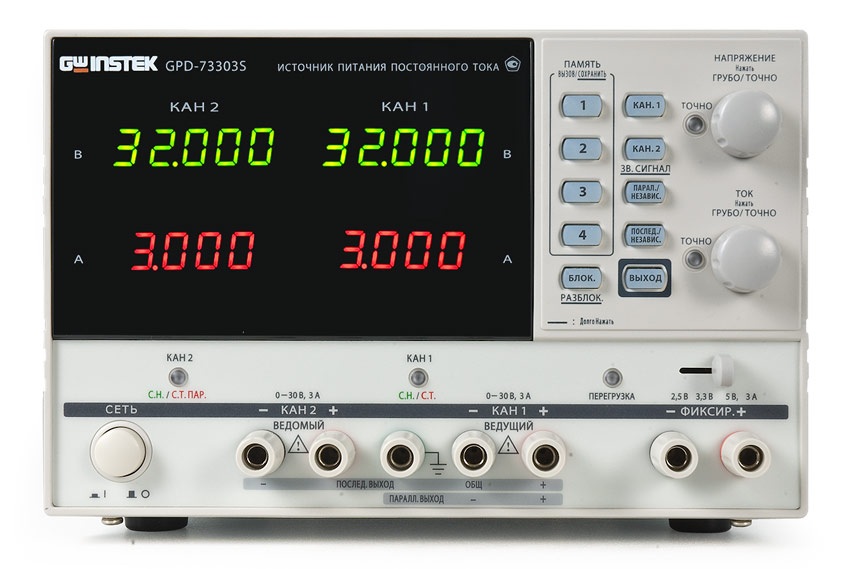

Особенности источника питания GPD-73303D:
Технические характеристики источника питания GPD-73303D:
| Характеристики | Параметры | Значения |
| Диапазоны тока и напряжения | Диапазоны | 0…30 В / 0 … 3 А – 2 независимых выхода (2,5 В / 3,3 В / 5 В) / 3 А – фикс. выход (GPD-73303S / GPD-73303D) 0…5 В / 3 А или 5,01…10 В / 1 А – 3й выход (GPD-74303S) 0…5 В / 1 А – 4й выход (GPD-74303S) |
| Разрешение (U/I) | 1 мВ /1 мА (GPD-72303S / GPD-73303S / GPD-74303S) 100 мВ/10 мА (GPD-73303D) |
|
| Стабилизация напряжения | Нестабильность | ≤ 0,01% + 3 мВ при изменении напряжения питания ≤ 0,01% + 3 мВ (≤ 3 А), ≤ 0,02% + 5 мВ (> 3 А) при изм. тока нагрузки |
| Уровень пульсаций | ≤ 1 мВср.кв. в диапазоне 5 Гц … 1 МГц | |
| Время установления | ≤ 100 мкс (50%-изменение нагрузки, мин. ток 0,5 А) | |
| Температурный коэффициент | ≤ 300 x 10-6 | |
| Стабилизация тока |
Нестабильность | ≤ 0,2% + 3 мА при изменении напр. питания и напр. на нагрузке |
| Уровень пульсаций | ≤ 3 мАср.кв. | |
| Автотрекинг | Погрешность парал. соединение | ≤ 0,01% + 3 мВ при изменении напряжения питания и тока нагрузки ≤ 3А, ≤ 0,01% + 5 мВ при изменении тока нагрузки > 3 А |
| Погрешность послед. соединения | ≤ 0,01 % + 5 мВ при изменении напряжения питания ≤ 300 мВ при изменении тока нагрузки |
|
| Погрешность трекинга | ≤ (0,5 % + 10 мВ) от показаний ведущего источника | |
| Индикатор | Формат индикации | Uвых: 4&frac 34; разряда (GPD-72303S / GPD-73303S / GPD-74303S), 2&frac 34; (GPD-73303D) Iвых: 3&frac 34; разряда (GPD-72303S / GPD-73303S / GPD-74303S), 2&frac 34; (GPD-73303D) СД-индикаторы |
| Дискретность индикации | 1 мВ /1 мА (GPD-72303S / GPD-73303S / GPD-74303S) 100 мВ/10 мА (GPD-73303D) |
|
| Погрешность измерения регулируемых выходов | Uвых:± (0,03 % +10 ед.мл.р.) - GPD-72303S / GPD-73303S / GPD-74303S ± (0,5 % +2 ед.мл.р.) - GPD-73303D, Iвых:± (0,3 % +10 ед.мл.р.) - GPD-72303S / GPD-73303S / GPD-74303S ± (0,5 % + 2 ед.мл.р.) - GPD-73303D |
|
| Количество индикаторов | 4 (2 вольтметра, 2 амперметра) | |
| Фиксированный выход | Выходные параметры | Uвых: (2,5 В/3,3 В/5 В) ± 8 % Ток: 3 А |
| Нестабильность | ≤ 5 мВ при изменении напряжения питания ≤ 15 мВ при изменении тока нагрузки |
|
| Уровень пульсаций | ≤ 2мВср.кв. | |
| Изоляция | Корпус - выход | ≥20 МОм (500 В) |
| Корпус - сеть | ≥30 МОм (500 В) | |
| Общие данные | Напряжение питания | 100 В/120 В/220 В/240 В±10%, 50/60Гц |
| Габаритные размеры | 210×130×265 мм | |
| Масса | 7 кг | |
| Комплект поставки | Шнур питания (1), изм. провод GTL-104A (2), изм. провод GTL-105A (1 - GPD-73303S, GPD-73303D, 2 - GPD-74303S), РЭ |
|
