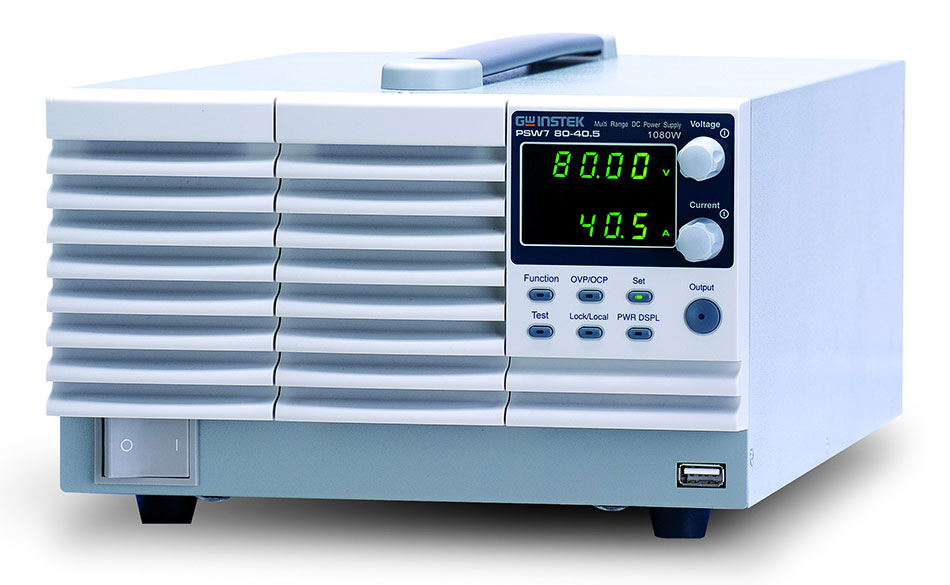

Особенности программируемого импульсного источника питания постоянного тока PSW7 160-21.6:
Линейка из 9 моделей (1 выход)
Выходное напряжение до 30 В/ 80/160 В, выходной ток 7,2… 108 А, выходная мощность 360/ 720/ 1080 Вт
Дискретность установки: 10 мВ/ 10 мА
Двухстрочный ЖК-дисплей (СДИ), одновременная индикация режимов работы и выходных параметров
Защита от перенапряжения, перегрузки по току, термостабилизация
Параллельное соединение для увеличения I вых (до 3-х источников)
Послед. соединение для увеличения Uвых (до 2-х источников)
Блокировка органов управления передней панели для исключения случайного изменения настроек
Компактные размеры (1/6 стандартной 19” стойки)
Выходные клеммы расположены на задней панели
26-контактный аналоговый интерфейс управления
Программируемый цифровой интерфейс: USB, LAN (опция – GPIB)
Высокий КПД
Технические характеристики программируемого импульсного источника питания постоянного тока PSW7 160-21.6:
|
Характеристики |
Параметры |
Значения |
|
Установка выходных параметров |
Дискретность установки |
10 мВ, 10 мА |
|
Погрешность установки |
± (0,1% + 10 мВ) ± (0,5% + 20 мА) |
|
|
Диапазон регулировки внутреннего сопротивления |
0,000-0,833 Ом (PSW7 30-36); 0,000-0,417 Ом (PSW7 30-72); 0,000-0,278 Ом (PSW7 30-108); 0,000-5,926 Ом (PSW7 80-13.5);0,000-2,963 Ом (PSW7 80-27); 0,000-1,975 Ом (PSW7 80-40.5); 0,000-22,222 Ом(PSW7 160-7.2); 0,000-11,111 Ом(PSW7 160-14.4); 0,000-7,407 Ом (PSW7 160-21.1) |
|
|
Время задержки вкл/выкл выхода |
0,00-99,99 сек |
|
|
диапазон регулирования СКОРОСТИ НАРАСТАНИЯ/СПАДА |
По напряжению |
0,1 В/сек-60 В/сек (PSW7 30-XX) 0,1 В/сек-160 В/сек (PSW7 80-XX) 0,1 В/сек-320 В/сек (PSW7 160-XX) |
|
По току |
0,01 А/сек-72 А/сек (PSW7 30-36); 0,01 А/сек-144 А/сек (PSW7 30-72) 0,01 А/сек-216 А/сек (PSW7 30-108); 0,01 А/сек-27 А/сек (PSW7 80-13.5) 0,01 А/сек-54 А/сек (PSW7 80-27); 0,01 А/сек-81 А/сек PSW7 80-40.5) 0,01 А/сек-14,4 А/сек (PSW7 160-7.2); 0,01 А/сек-28.8 А/сек (PSW7 160-14.4); 0,01 А/сек-43.2 А/сек (PSW7 160-21.6) |
|
|
Стабилизация напряжения |
Нестабильность |
При изменении напряжения питания: 0,05% + 5 мВ, При изменении тока нагрузки: 0,05% + 3 мВ |
|
Уровень пульсаций |
≤ 15 мВскз в зависимости от модели |
|
|
Время установления |
≤ 100 мс |
|
|
Стабилизация тока |
Нестабильность |
При изменении напряжения питания: 0.1% + 5 мА, При изменении тока нагрузки: 0,1% + 5 мА |
|
Уровень пульсаций |
≤ 150 мАскз в зависимости от модели |
|
|
Измерения |
Погрешность измерения |
± 0.1% ± 2 е.м.р. (напряжение; ток) |
|
дистанционное управление |
Интерфейсы |
USB, LAN |
|
Аналоговый интерфейс |
26 контактный разъем (OMRON XG4 IDC) для контроля и управления |
|
|
Общие данные |
Напряжение питания |
85 В…265 В (автовыбор), 47…63Гц |
|
Индикатор |
4 разряда |
|
|
Габаритные размеры |
71 х 124 х 350 мм (PSW7 30-36/ 80-13.5/ 160-7.2) 142 х 124 х 350 мм (PSW7 30-72/ 80-27/ 160-14.4) 214 х 124 х 350 мм (PSW7 30-108/ 80-40.5/ 160-21.6) |
|
|
Масса |
3 кг (PSW7 30-36/ 80-13.5/ 160-7.2); 5 кг (PSW7 30-72/ 80-27/ 160-14.4); 7 кг (PSW7 30-108/ 80-40.5/ 160-21.6) |
|
|
Состав прибора |
Шнур питания (кроме PSW7 30-108, PSW7 80-40.5 и PSW7 160-21.6), соединительные провода (GTL-123), руководство по эксплуатации, набор принадлежностей |
|
|
Опции |
интерфейс GPIB (GUG-001 кабель-переходник USB/GPIB), панель для монтажа в стойку 19” (GRA-410-E), выносной выходной терминал (GET-001), кабель для 2-х источников (послед. соед. - PSW-005), кабель для 2-х источников (паралл. соед. - PSW-006), кабель для 3-х источников (парал. соед. - PSW-007). |
|
