Описание программируемого импульсного источника питания постоянного тока PSU7 400-3.8:

Особенностями источника PSU7 400-3.8 являются его высокие технические характеристики, широкая функциональность и надежность присущие продукции компании GW INSTEK. При выпуске использованы качественные и надежные компоненты, передовые дизайнерские решения и схемотехника.

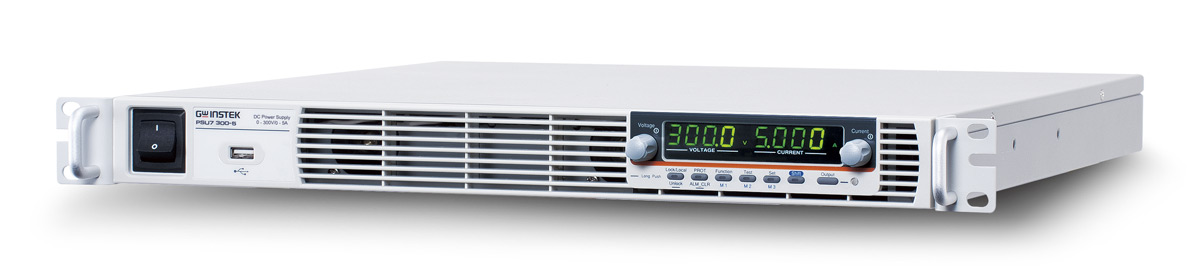

Программируемый импульсный источник питания постоянного тока PSU7 400-3.8, встраиваемый в стойку 19" (формат 1U), имеет номинальную выходную мощность 1520 Вт, диапазон регулировки напряжения и тока (Uвых до 400 В и Iвых до 3,8 А), режимы стабилизации тока и напряжения, возможность программирования.

Программируемый импульсный источник питания постоянного тока PSU7 400-3.8 представляет собой мощный программно-управляемый низкопрофильный импульсный источник питания (ИИП), который можно гибко применять в различных индустриальных приложениях, в лабораторных условиях и для питания оборудования телекоммуникационных центров. Имеется возможность программирования и мониторинга нагрузки, а также управления внешними устройствами через специальный аналоговый сигнальный разъем. Для подключения к ПК предусмотрены штатные интерфейсы ДУ на задней панели RS-232/RS-485, USB, LAN и опционально GPIB. При подключении источника к ПК включается функция автоматической блокировки органов управления передней панели. Подача на нагрузку выходного напряжения производится электронным переключателем с исполнительной кнопкой «Out»/ Выход.

Вольтамперная характеристика источника питания PSU7 400-3.8 имеет форму прямоугольника, которая ограничивает область максимальных допустимых значений Uвых/ Iвых и определяет таким образом максимальную выходную мощность. Источник оснащен режимами стабилизации тока и напряжения (CC/ CV), а также функциями защиты от перегрузки по току, перенапряжения, от перегрева (OCP, OVP, OTP) и переполюсовки полярности на выходных клеммах. Модель имеют внутреннюю память для хранения профилей настроек (запись/вызов). Разрешение регулировки по напряжению – 100 мВ, максимальное разрешение по току – 1 мА.

На задней панели расположена колодка «Sense» с целью 4-х проводного подключения к нагрузке для компенсации падения напряжения на соединительных проводах при её удаленном подключении. Блок-схема универсального питания источников от сети ~100 …240 В 50/60 Гц имеет встроенную систему индикации о понижении напряжении в сети.

Особенности программируемого импульсного источника питания постоянного тока PSU7 400-3.8:

• Выходное напряжение до 400 В, выходной ток до 3,8 А, максимальная мощность до 1520 Вт;

• Режим стабилизации тока (СС) и напряжения (CV);

• Защита от перенапряжения, перегрузки по току, пониженного напряжения сети питания, защита от перегрева и переполюсовки;

• Встроенный источник звукового предупреждения, память настроек (профиль перед выключением);

• Управление с передней панели и удаленное;

• Программируемый цифровой интерфейс;

• Одновременная индикация режимов работы и выходных параметров;

• СДИ-дисплей: 4 разряда (U/ I);

• Интерфейсы ДУ: RS-232/RS-485, USB, LAN, вход/выход аналогового управления (I/O);

• Опции: GPIB, изолированный модуль ДУ напряжением/ током (Isolated Voltage/ Current Control);

• Высокий КПД, высокая стабильность, малый дрейф;

• Универсальное питание: ~ 100-240 В, частота 50/60 Гц;

• Исполнение корпуса 1U, установка в 19" стойку.
