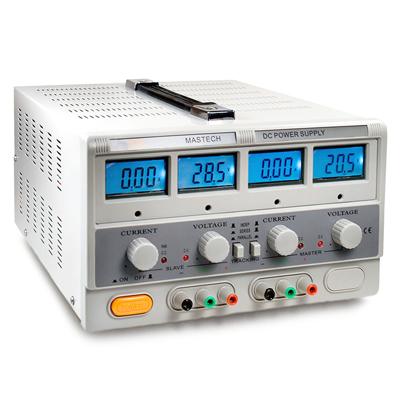

Трехканальный лабораторный блок питания Mastech HY3005D-3 служит для питания электронных устройств и схем постоянным напряжением. Два первых канала обеспечивают выходное напряжение от 0 до 30 Вольт с током нагрузки от 0 до 5 Ампер каждый, а третий имеет фиксированное напряжение 5 Вольт с током 3 Ампера. При необходимости можно соединять каналы последовательно или параллельно для увеличения выходного напряжения или тока соответственно. Контроль за выходными значениями тока и напряжения в первых двух каналах производится с помощью жидкокристаллических индикаторов. Погрешность измерений при измерении выходного напряжения составляет не более 1 % ± 2 единицы, а при измерении тока - не более 2% ± 2 единицы.
Регулировка значений тока и напряжения осуществляется потенциометрами раздельно для тока и напряжения в первых двух каналах.
В нижней части лицевой панели блока питания HY3005D-3 находятся раздельные выходные клеммы, с которых снимаются напряжение и клеммы заземления. Для каждого канала предусмотрены свои клеммы.
В источнике питания HY3005D-3 применена защита от перегрузки по току и по напряжению по каждому каналу. При срабатывании какой-либо защиты загорается соответствующий индикатор перегрузки. Для предотвращения выхода из строя прибора защита отключает вторичное напряжение канала, где сработала защита, до устранения возникшей неисправности.
Питание блока осуществляется от сети переменного тока 220 Вольт. Включение и выключения источника питания Mastech HY3005D-3 производится с помощью большого кнопочного выключателя с надежной фиксацией положения.
|
Параметры |
Mastech HY3005D-2 |
|
|
Выходное напряжение, В |
1 - 2 канал |
0 - 30 |
|
3 канал |
5 |
|
|
Выходной ток, А |
1 - 2 канал |
0 - 5 |
|
3 канал |
3 |
|
|
Уровень пульсаций |
по току, мА |
≤ 3 |
|
по напряжению, мВ |
≤ 0,5 |
|
|
Коэффициент влияния нагрузки, % |
по току |
≤0,2 ± 5мА |
|
по напряжению |
≤0.01 ± 5 мВ |
|
|
Коэффициент влияния напряжения питания, % |
по току |
≤ 0.2 ± 1 мА |
|
по напряжению |
≤0.01 ± 1 мВ |
|
|
Индикация значений выходного тока и напряжения |
Четыре 3 ∕-разрядных ЖК-индикатора |
|
|
Габаритные размеры, мм |
365 х 265 х 164 |
|
|
Питание, В |
~ 220 / 110 В ± 10 % |
|
|
