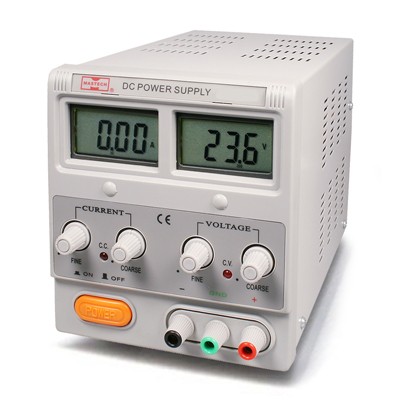

Лабораторные блок питания Mastech HY3005D предназначен для питания электрических и электронных схем постоянным напряжением в диапазоне от 0 до 30 Вольт и силой токадо 3 Ампер. Выходные параметры блока контролируются с помощью 3х-разрядных жидкокристаллических индикаторов. Погрешность измерений при измерении выходного напряжения составляет не более 1 % ± 2 единицы, а при измерении тока - не более 2% ± 2 единицы. Регулировка выходных значений тока и напряжения осуществляется раздельными потенциометрами для каждого параметра. Так же предусмотрена грубая и точная регулировка каждого параметра разными потенциометрами.
В нижней части лицевой панели блока питания Mastech HY3005D под регулировочными потенциометрами находятся выходные клеммы, с которых снимается напряжение и клемма заземления. Гнезда с винтовыми зажимами позволяют использовать провода как с однополюсными вилками, так и без каких либо штекеров вообще. В этом случае проводник надежно фиксируется с помощью винтового зажима.
Для исключения выхода из строя прибора в результате короткого замыкания в цепи питаемых электросхем в блоке питания Mastech HY3005D предусмотрены защиты по току и напряжению, отключающие вторичные цепи устройства.
Питание блока осуществляется от сети переменного тока 220 Вольт. Включение и выключения источника питания Mastech HY3005D производится с помощью большого кнопочного выключателя.
|
Параметры |
Mastech HY3005D |
|
|
Выходное напряжение, В |
0 - 30 |
|
|
Выходной ток, А |
0 - 5 |
|
|
Уровень пульсаций |
по току, мА |
≤ 3 |
|
по напряжению, мВ |
≤ 0,5 |
|
|
Коэффициент влияния нагрузки, % |
по току |
≤0,2 + 5мА |
|
по напряжению |
≤0.01 + 5 мВ |
|
|
Коэффициент влияния напряжения питания, % |
по току |
≤ 0.2 + 1 мА |
|
по напряжению |
≤0.01 + 1 мВ |
|
|
Индикация значений выходного тока и напряжения |
3 ∕-разрядные ЖК-индикаторы |
|
|
Габаритные размеры, мм |
206 х 153 х 110 |
|
|
Питание, В |
~ 220 / 110 В ± 10 % |
|
|
