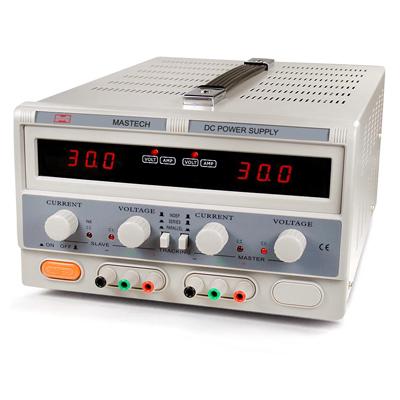

Блок питания Mastech HY3003-2 является двухканальным источником постоянного тока и служит для питания электронных устройств и схем с помощью двух независимых каналов напряжением от 0 до 30 Вольт и током нагрузки от 0 до 3 Ампер каждый. При необходимости каналы соединяются последовательно или параллельно для удвоения выходного напряжения или тока соответственно.
Основным отличием блока питания Mastech HY3003-2 от моделей Mastech HY3002-2 является увеличенный диапазон выходного тока до 3 Ампер.
Регулировка значений тока и напряжения осуществляется потенциометрами раздельно для тока и напряжения в каждом канале. Выходные значения тока и напряжения в каждом канале контролируются на раздельных трехразрядных светодиодных панелях. Погрешность измерений составляет не более 1 % ± 2 единицы по напряжению и 2% ± 2 единицы по току.
В нижней части лицевой панели блока питания Mastech HY3003-2 находятся выходные клеммы, с которых снимается напряжение и клемма заземления. Для каждого канала предусмотрены свои клеммы.
В источнике питания HY3003-2 применена защита от перегрузки по току и по напряжению по каждому каналу. При срабатывании какой-либо защиты загорается соответствующий индикатор перегрузки. Для предотвращения выхода из строя прибора защита отключает вторичное напряжение канала, где сработала защита, до устранения возникшей неисправности.
Питание блока осуществляется от сети переменного тока 220 Вольт. Включение и выключения источника питания Mastech HY3003-2 производится с помощью большого кнопочного выключателя с надежной фиксацией положения.
|
|
Mastech HY3003-2 |
|
|
Выходное напряжение, В |
2 x 0 - 30 |
|
|
Выходной ток, А |
2 x 0 -3 |
|
|
Уровень пульсаций |
по току, мА |
≤ 3 |
|
по напряжению, мВ |
≤ 0,5 |
|
|
Коэффициент влияния нагрузки, % |
по току |
≤0,2 ± 5мА |
|
по напряжению |
≤0.01 ± 5 мВ |
|
|
Коэффициент влияния напряжения питания, % |
по току |
≤ 0.2 ± 1 мА |
|
по напряжению |
≤0.01 ± 1 мВ |
|
|
Индикация значений выходного тока и напряжения |
Две 3х-разрядные светодиодные матрицы |
|
|
Габаритные размеры, мм |
365 х 265 х 164 |
|
|
Питание, В |
~ 220 / 110 В ± 10 % |
|
|
