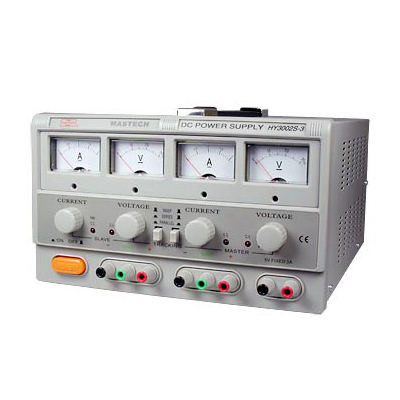

Трехканальный лабораторный блок питания Mastech HY3002S-3 обеспечивает питание электронных устройств и схем постоянным напряжением с помощью трех независимых источников питания (канала): два канала с напряжением от 0 до 30 Вольт и током нагрузки от 0 до 2 Ампер каждый и третий канал - фиксированное нерегулируемое напряжение 5 Вольт и током 3 Ампера.
Блок питания Mastech HY3002S-3 отличается от модели Mastech HY3002S-2 только наличием у первого третьего канала с фиксированным напряжением 5 Вольт.
Регулировка значений тока и напряжения осуществляется потенциометрами раздельно для тока и напряжения в каждом канале. Выходные значения тока и напряжения в каждом канале контролируются на раздельных стрелочных приборах для каждого параметра каждого канала. Погрешность измерений составляет не более 2,5 %.
В нижней части лицевой панели блока питания Mastech HY3002S-3 находятся выходные клеммы, с которых снимается напряжение. Первые два канала имеют клеммы с заземляющим контактом, третий канал - без него.
В источнике питания HY3002S-3 применена защита от перегрузки по току и по напряжению по каждому каналу. При срабатывании какой-либо защиты загорается соответствующий индикатор перегрузки. Для предотвращения выхода из строя прибора защита отключает вторичное напряжение канала, где сработала защита, до устранения возникшей неисправности.
Питание блока осуществляется от сети переменного тока 220 Вольт. Включение и выключения источника питания Mastech HY3002S-3 производится с помощью большого кнопочного выключателя с надежной фиксацией положения.
|
Параметры |
Mastech HY3002S-3 |
|
|
Выходное напряжение, В |
1-2 канал |
0...30 |
|
3 канал |
5 |
|
|
Выходной ток, А |
1-2 канал |
0...2 |
|
3 канал |
3 |
|
|
Уровень пульсаций |
по току, мА |
≤ 3 |
|
по напряжению, мВ |
≤ 0,5 |
|
|
Коэффициент влияния нагрузки, % |
по току |
≤0,2 ± 5мА |
|
по напряжению |
≤0.01 ± 5 мВ |
|
|
Коэффициент влияния напряжения питания, % |
по току |
≤ 0.2 ± 1 мА |
|
по напряжению |
≤0.01 ± 1 мВ |
|
|
Индикация значений выходного тока и напряжения |
Стрелочные приборы |
|
|
Габаритные размеры, мм |
365 х 265 х 164 |
|
|
Питание, В |
~ 220 / 110 В ± 10 % |
|
|
