Артикул: Z160-4
|

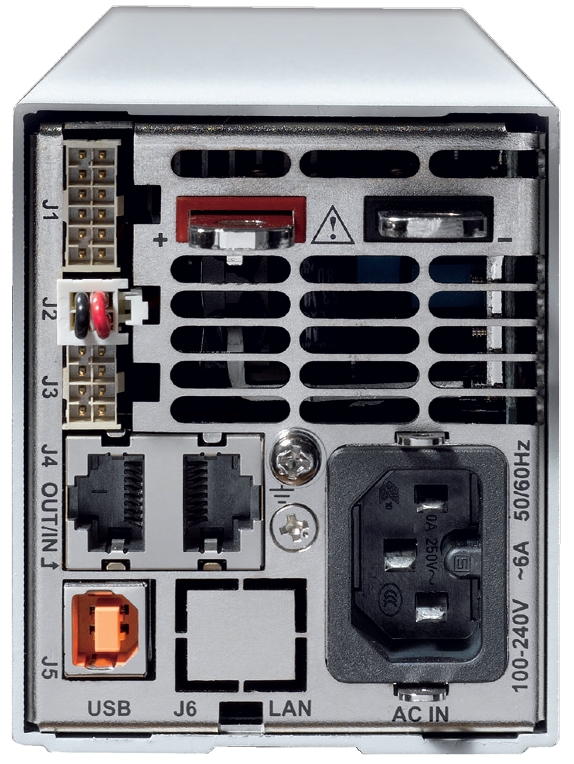

Z160-4 (640 W) – программируемый источник питания
Назначение и область применения источников Z+
Линейка компактных источников Z+ выпущена как правопреемник популярной серии ZUP, однако, фактически, является совершенно новым поколением импульсных программируемых источников питания. Геометрически Z+ компактнее –высотой 2U. Модели номинальной мощностью до 200 и 400 Вт (600 и 800 Вт –в разработке)имеют ширину 70 мм, что позволяет компоновать до 6 блоков в стандартной 19" стойке с помощью специальной корзины 2U19". Отсутствие боковых теплоотводов и поток воздуха внутри источника отпередней панели к задней позволяют монтировать блоки вплотную друг к другу, максимально увеличивая плотность мощности системы.Благодаря гибким возможностям программирования, управления, сочетанию компактности, каскадируемости и надежности, источники серии Z+способны решать широкий диапазон задач:
Измерения и автоматизированный контроль;
Испытания и тренировка компонентов;
Твердотельные лазеры высокой мощности;
Тепловые исследования;
Радиосвязь, радиочастотные усилители;
Управление соленоидами и моделирование магнитных полей;
Имитация бортовых сетей и многое другое.
Ключевые особенности серии источников питания Z+
Режим стабилизации напряжения/тока;
Встроенные интерфейсы USB, RS232/485;
Опциональный интерфейс LAN(LXI), GPIB;
Конфигурирование блока через меню с передней модели (у Genesys и Zup–микропереключателями на задней панели);
Наличие собственной памяти для записи настроек и Программирования профилей выходного сигнала напряжения и тока (4 ячейки по 12 точек + 4 ячейки для записи режимов);
На порядок увеличено быстродействие 16-разрядных ЦАП и АЦП;
Единый интерфейс управления с серией GENESYS, простая интеграция в
сеть приборов прошлых поколений;
Параллельная работа (ведущий-ведомый) до 6 блоков, активное распределение токов;
Внешнее аналоговое программирование напряжением или сопротивлением;
Универсальное входное напряжение 85-265 В AC c активным ККМ;
Напряжение моделей в серии до 100В(в разработке –до 650 В), ток до 75А;
Международные сертификаты безопасности;
Маркировка CEпо ЭМС и соответствию требований директивы для оборудования низкого напряжения.
Технические характеристики источника питания Z160-4 (640 W)
Технические параметры
|
Значение
|
|
|
Выходное напряжение (В DC) |
0~ 160
|
Выходной ток (А DC)
|
0~ 4
|
|
Номинальная выходная мощность |
640 |
|
Аналоговое программирование |
Погрешность установки |
Напряжением: не хуже ±0,5% Uном;±1%Iном Сопротивлением:не хуже ±1% Uном;±1,5%Iном |
Цифровое Программирование (передняя панель или интерфейс) |
Дискретность установки
|
По напряжению: не хуже 0,012% номинала По току: не хуже 0,0 12%номинала |
Погрешность
|
По напряжению: не хуже 0,05% номинала По току: не хуже 0,1% номинала + 0,1% значения |
|
Стабилизация напряжения (CV) |
Нестабильность
|
По питанию:0,01% + 2мВ Под нагрузкой: 0,01% + 2мВ |
Пульсации
|
Среднеквадратичная : 5~15мВ,полоса 5 Гц – 1 МГц Пик-Пик: 50~80мВ , полоса 20 МГц |
|
Стабилизация тока (CC)
|
Нестабильность
|
По питанию: 0,01% + 2мА Под нагрузкой: 0,01% + 5мА |
Пульсации
|
Среднеквадратичная: 3~75 мА, полоса 5 Гц –1 МГц |
|
Дистанционное управление |
Цифровой интерфейс |
RS-232, RS-485, USB установлены по молчанию |
Аналоговый интерфейс
|
Напряжение 0-5/10 В; Ток через 0-5/10 кОм |
|
Опциональный интерфейс
|
LAN;GPIB; Изолированный аналоговый |
|
Соединение блоков
|
Параллельное
|
До 6блоков в режиме «ведущий -ведомый» |
Последовательное |
До 2 блоков |
|
Общие данные
|
Напряжение питания
|
1Ф; 85-265 В 47-63 Гц; активный ККМ (тип. 0,99) |
Условия работы
|
0..+50°C; влажность до 90% без конденсата |
|
Хранение
|
-20..+85°C; влажность до 95% без конденсата |
|
Размеры (В х Ш х Г)
|
83x70x350мм; С опциями GPIB, IS***,L :83x105x350 мм |
|
Вес нетто
|
1,9~2,5кг –корпус 70мм; 2,4~3кг –корпус 105 мм |
|
Гарантия производителя |
5 лет |
Комплектация источника питания Z160-4 (640 W)
Источник питания Z160-4 (640 W)
Сетевой шнур;
Руководство по эксплуатации.
