Артикул: 5601.1414.03
|

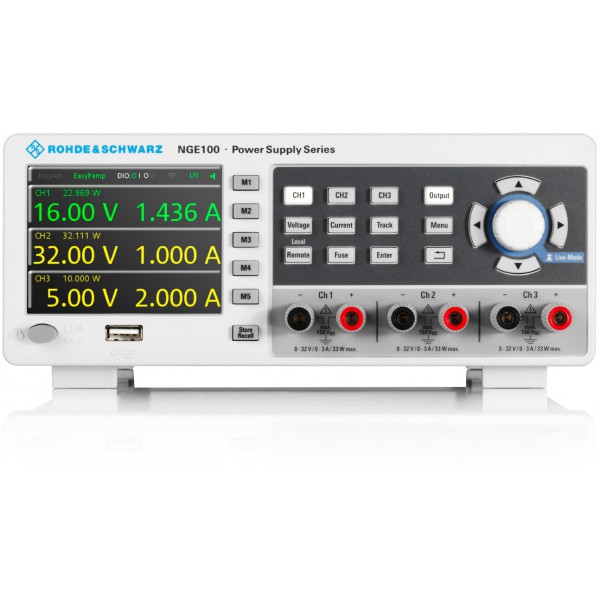

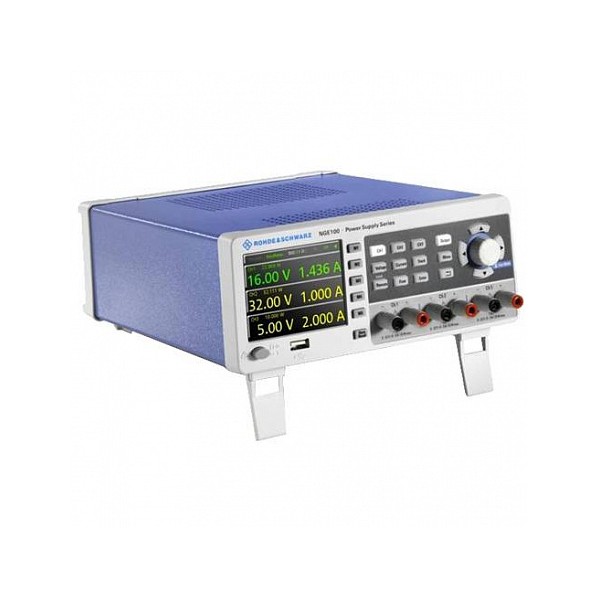

Rohde & Schwarz NGE103 — трехканальный источник питания
Всеми базовыми функциями источников питания R&S®NGE100 можно управлять клавишами прямого доступа с передней панели. Поворотная ручка играет главную роль при регулировке напряжения и тока и установки пределов для многоцелевых защитных функций.На экране одновременно отображаются рабочие состояния всех каналов. Активные каналы указываются с помощью подсвеченных клавиш каналов. Активные выходы показываются зеленым цветом при работе в режиме постоянного напряжения и красным – в режиме постоянного тока. Неактивные выходы отображаются желтым цветом.
Для защиты прибора и испытуемых устройств (ИУ) источники питания R&S®NGE100 оснащены разнообразными защитными функциями. Для каждого канала пользователи могут отдельно устанавливать максимально допустимый ток (электронный предохранитель, защита от превышения тока, OCP), максимально допустимое напряжение (защита от перенапряжения, OVP) или максимально допустимую мощность (защита от превышения мощности, OPP). При достижении заданного предела происходит отключение выходного канала. Защита от превышения температуры (OTP) предотвращает перегрев прибора.
При промышленном применении источники питания часто устанавливаются в 19" стойки. Комплект для монтажа в стойку R&S®HZC95 позволяет устанавливать источники питания в стойки, в том числе в комбинации с приборами R&S®HMC. Источниками питания R&S®NGE100 можно управлять дистанционно через USB-интерфейс или, опционально, через Ethernet-интерфейс и даже по беспроводной локальной сети
Источник питания с тремя каналами;
Максимальная выходная мощность 66 Вт (33,6 Вт на канал);
Максимальное выходное напряжение 32 В на канал (до 64 В/96 В при последовательном включении);
Максимальный выходной ток 3 А на канал (до 6 А/9 А при параллельном включении);
Электронный предохранитель (OCP), защита от перенапряжения (OVP), защита от превышения мощности (OPP), защита от превышения температуры (OTP);
USB-интерфейс (VCP/TMC), опциональный LAN-интерфейс (LXI), опциональный беспроводной LAN-интерфейс;
Опциональный цифровой вход/выход (4-битный)
Технические характеристики Rohde & Schwarz NGE103:
|
Параметр
|
Значение |
|
Количество выходных каналов |
3 |
|
Суммарная выходная мощность |
100 Вт |
|
Максимальная выходная мощность (на канал) |
33,6 Вт |
|
Выходное напряжение (на канал) |
от 0 В до 32 В |
|
Выходной ток (на канал) |
от 0 А до 3 А |
|
Режим постоянного напряжения ± (% от вых. значения + смещение) |
< > |
|
Режим постоянного тока ± (% от вых. значения + смещение) |
< > |
|
Пульсации напряжения |
от 20 Гц до 20 МГц; при V = 16 В, I = Iмакс/2 тип. < > |
|
Пульсации тока |
от 20 Гц до 20 МГц; при V = 16 В, I = Iмакс/2 тип. < > |
|
Время восстановления |
изменение нагрузки от 10 % до 90 % в полосе ± 20 мВ от установленного напряжения 200 мкс |
|
Погрешность установки напряжения (+23 °C –3 °C/+7 °C) ± (% от вых. значения + смещение) |
< > |
|
Погрешность установки тока (+23 °C –3 °C/+7 °C) ± (% от вых. значения + смещение) |
< > |
|
Обратное считывание напряжения (+23 °C –3 °C/+7 °C) ± (% от вых. значения + смещение) |
< > |
|
Обратное считывание тока (+23 °C –3 °C/+7 °C) ± (% от вых. значения + смещение) |
< > |
|
Разрешение напряжения |
10 мВ |
|
Разрешение тока |
1 мА |
|
Максимальное напряжение относительно земли |
150 В постоянного тока |
|
Максимальное обратное напряжение |
33 В |
|
Максимально допустимый ток в случае инверсного напряжения |
3 А |
|
Температурный коэффициент (на °C) ± (% от вых. значения + смещение) |
Напряжение: < > |
|
Ток: < > |
|
|
Выброс выходного напряжения в случае активного канала и отключении сетевого питания |
< > |
|
Время обработки команды |
≤ 30 мс |
|
Положительное изменение напряжения |
без нагрузки 10 мс + время обработки команды |
|
полная нагрузка (резистивная) 10 мс + время обработки команды |
|
|
Отрицательное изменение напряжения |
без нагрузки 500 мс + время обработки команды |
|
полная нагрузка (резистивная) 10 мс + время обработки команды |
|
|
Защита от перенапряжения |
регулируется для каждого канала |
|
Защита от превышения мощности |
регулируется для каждого канала |
|
Электронный предохранитель |
регулируется для каждого канала |
|
Время срабатывания (Iнагр > Iсраб × 2) |
< > |
|
Время срабатывания для связанных каналов |
< > |
|
Задержка срабатывания регулируется для каждого канала |
от 10 мс до 10 с (с шагом 10 мс) |
|
Защита от перегрева |
да |
|
Счетчик электроэнергии |
да |
|
Выходная линейно-нарастающая функция (EasyRamp) |
да |
|
Время действия функции EasyRamp |
от 10 мс до 10 с |
|
Минимальный интервал запуска |
10 мс |
|
Время срабатывания запуска |
< > |
|
Уровень запуска |
ТТЛ |
|
Направление перепада |
нарастающий, спадающий |
|
Произвольная функция (EasyArb) параметр |
напряжение, ток, время |
|
Максимальное количество точек |
128 |
|
Время пребывания |
от 10 мс до 600 с |
|
Режим повторения |
непрерывный или импульсный режим с числом повторе- ний от 1 до 255 |
|
Запуск |
вручную, посредством дистанционного управления или через опциональный вход запуска (опция NGE-K103) |
|
Разъемы на передней панели |
канальные выходы 4 мм винтовые гнезда |
|
Интерфейсы дистанционного управления |
стандартные USB-TMC, USB-CDC (виртуальный COM) |
|
опциональный LAN (LXI), NGE-K101 |
|
|
опциональный беспроводной LAN, NGE-K102 |
|
|
Интерфейс запуска и управления |
опциональный цифровые входы/выходы, NGE-K103 |
|
Номинальное напряжение сети питания переменного тока |
115/230 В (±10 %) 50/60 Гц |
|
Потребляемая мощность (максимальная входная мощность) |
180 Вт |
|
Сетевые предохранители |
115 В перем. тока IEC 60127-2/5 T 5 А 250 В1 |
|
230 В перем. тока IEC 60127-2/5 T 2,5 А 250 В |
|
|
Температура |
Диапазон рабочих температур от 0 °C до +40 °C |
|
Диапазон температур хранения от –20 °C до +70 °C |
|
|
Относительная влажность |
без конденсации от 5 % до 80 % |
|
Дисплей |
3,5", QVGA |
|
Возможность монтажа в стойку (опция R&S®HZC95) |
½ 19" |
|
Габариты Ш × В × Г |
222 мм × 88 мм × 280 мм |
|
(8,74" × 3,46" × 11,02") |
|
|
Масса |
4,5 кг |
|
Рекомендуемый межкалибровочный интервал |
при работе 40 ч/неделю во всем диапазоне указанных условий окружающей среды 1 год |
|
