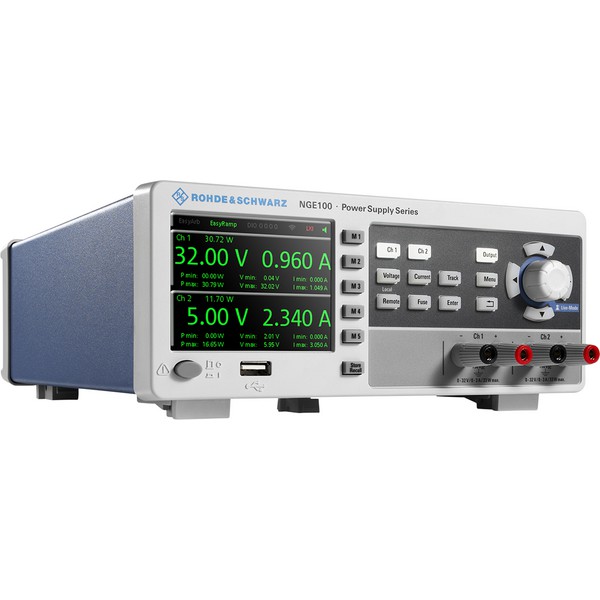

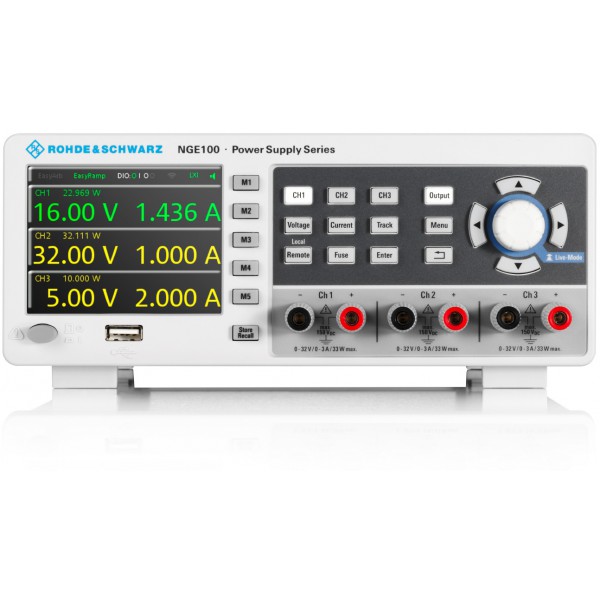

Источники питания R&S®NGE102 и R&S®NGE103 соответствуют моделям с 2 или 3 каналами. Схемотехника каждого канала полностью отделена от других, заземление на корпус отсутствует.Это позволяет легко комбинировать каналы с целью питания симметричных цепей, которым могут понадобиться, например, напряжения +12 В/–12 В, и избегать проблем с заземлением в сложных ИУ.

Все каналы имеют одинаковые электрические параметры по напряжению, току и мощности

В отличие от других источников питания, представленных на рынке, каналы источников R&S®NGE100 электрически эквивалентны. На каналы, обеспечивающие одинаковые напряжения, токи и мощности, не накладывается никаких ограничений при выборе для конкретного приложения. Каждый отдельный канал может рассматриваться как отдельный источник питания.

Работа в параллельном и последовательном режимах путем отслеживания зависимости V/I

Поскольку все каналы электрически эквивалентны, их можно соединять последовательно для получения более высоких напряжений. С помощью источника R&S®NGE103 можно получить напряжение до 96 В, с помощью источника R&S®NGE102 – до 64 В. Каналы могут быть соединены параллельно для получения более высоких токов. При объединении двух каналов можно получить ток силой до 6 А. При использовании трех каналов источника R&S®NGE103 возможно даже получение тока силой 9 A.

Выходы с защитой от короткого замыкания

Что бы ни случилось в ситуации, когда неквалифицированные учащиеся получают свой первый опыт в практической работе с электроникой, все выходы источников питания серии R&S®NGE100 имеют защиту от короткого замыкания и поэтому не подвержены такого рода повреждениям.

Функции для защиты прибора и ИУ

Многоцелевые защитные функции не являются стандартными в источниках питания базового класса. Здесь серия источников питания R&S®NGE100 вновь поднимает планку.

Для каждого канала пользователи могут отдельно устанавливать:

 максимально допустимый ток (электронный предохранитель, защита от превышения тока, OCP)

❙ максимально допустимый ток (электронный предохранитель, защита от превышения тока, OCP)

❙ максимально допустимое напряжение (защита от перенапряжения, OVP)

❙ максимально допустимую мощность (защита от превышения мощности, OPP)

В случае достижения заданного предела затронутый выходной канал автоматически отключается, и на экран выводится соответствующее сообщение (FUSE, OVP или OPP). Защита от превышения тока может быть связана с другими каналами (функция FuseLink).

В этом случае все связанные каналы отключаются, как только для одного из них достигается установленный предел.

При этом может устанавливаться даже время задержки электронного предохранителя. С помощью этих функций пользователи могут задавать поведение источника питания, предотвращая, например, слишком раннее его отключение из-за кратковременных скачков тока.

Естественно, источники питания R&S®NGE100 оснащены внутренней защитой от перегрева для отключения прибора в случае приближающейся тепловой перегрузки.

С современной архитектурой, небольшие, компактные и бесшумные

Универсальные источники питания должны удовлетворять многим требованиям:

❙ Они должны надежно работать даже в странах с нестабильным электроснабжением. Первичный трансформатор в R&S®NGE100 поддерживает стабильную работу за счет своей низкочастотности

❙ Источники питания должны быть небольшими и компактными. Вторичный импульсный стабилизатор делает работу источника R&S®NGE100 очень эффективной. Он уменьшает вес и размеры прибора и требует меньшего охлаждения, что означает снижение уровня шума

❙ Источники питания должны обеспечивать стабильные выходные напряжения/токи с малым уровнем пульсаций. Это требование реализуется за счет использования для стабилизации схемы линейного регулирования

Адаптирован для использования в образовательных учреждениях, лабораториях и системах на базе стоек

Источники питания базового класса обеспечивают функциональность, необходимую при повседневной работе – а в случае с источниками питания серии R&S®NGE100 – даже немного больше. Учащиеся должны иметь возможность найти все функции, которые им нужны для обучения, и их не должны смущать какие-либо экзотические функции.Использующиеся в стандартных приложениях в настольном варианте источники питания должны быть надежными и доступными по цене, обеспечивая необходимую точность и быстродействие. Если прибор будет установлен в стойку, рекомендуется использовать возможности дистанционного управления и интеграции в стойку. Источники питания серии R&S®NGE100 удовлетворяют всем этим требованиям.
