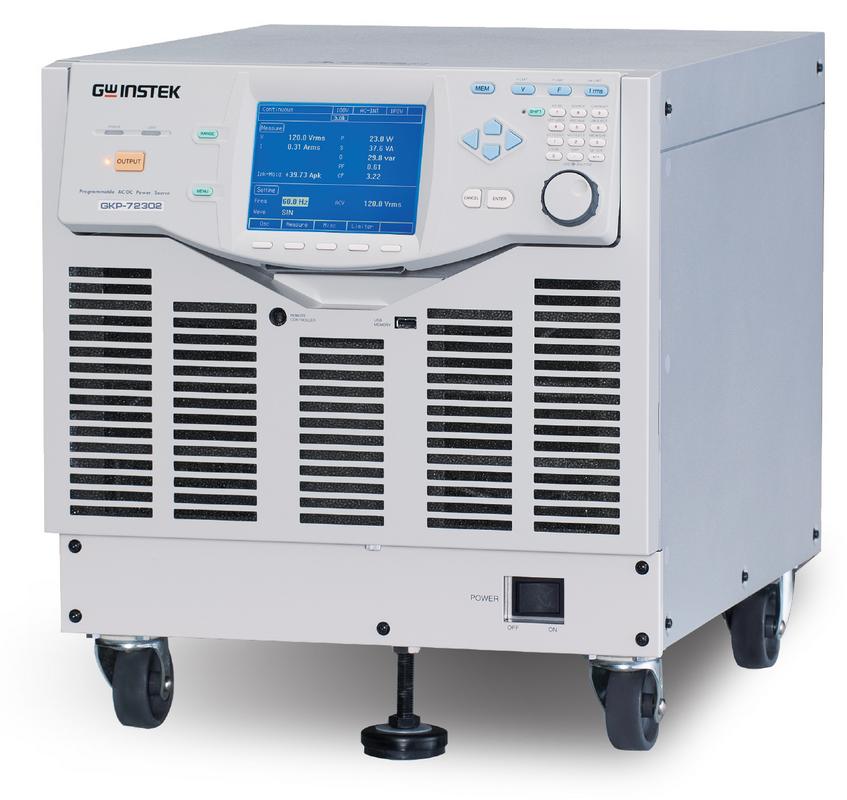

Источник питания постоянного и переменного напряжения GKP-72302

  • Источник питания постоянного и переменного напряжения GKP-72302

    /images/all/3/13380/big/img_5.jpg

    jijijij

    Источник питания постоянного и переменного напряжения GKP-72302

ЦЕНА: по запросу

КУПИТЬ
ПРОИЗВОДИТЕЛЬ:
GW Instek


Страна производитель: Тайвань Тайвань

Бесплатная доставка
Гарантия: 1 год
Внесен в Госреестр СИ. Поверка дополнительно
Версия для печати
Просьба уточнять актуальность цены у менеджеров. Стоимость указана с учетом НДС. Оплата производится по безналичному расчету.

Внимание! Счета выставляются при сумме заказа от 3000 руб. Мы работаем как с юридическими, так и с физическими лицами.

Осуществляем доставку по России, Казахстану, Беларуси и странам таможенного союза курьерскими службами и транспортными компаниями.

Вакансия - менеджер по продажам оборудования для неразрушающего контроля, геодезии, механических испытаний и измерений.

Особенности источника питания постоянного и переменного напряжения программируемый GKP-72302:



  • «3 в 1»: прецизионный источник постоянного и переменного 1 Ф напряжения (DC/АС), многофункциональный измеритель-анализатор напряжения и параметров нагрузки;

  • U вых: постоянное до ±440 В; переменное до 310 Вскз / 880 Впик-пик (частота 1…550 Гц);

  • Выходная мощность до 3000 ВА, широкий диапазон установки выходных параметров (напряжение, частота, фаза);

  • Установка ограничения по току (current limiting) до 126 А (пик.) с разрешением 0,1 А;

  • Измерение: напряжения, силы тока, мощности (активная, реактивная, полная), частоты, коэфф. мощности (Pf), пик фактора (Сf), гармоник тока (до 40-й);

  • Возможность формирования выходного напряжения в форме: прерывания, перенапряжения, провал, отклонение;

  • Напряжение произвольной формы (СПФ): свипирование (нарастание/спад с заданной крутизной), изменение коэфф. амплитуды;

  • Запись в память 30 профилей, формирование тестовых последовательностей (до 255 шагов);

  • Редактирование и запись до 16 сигналов произвольных форм Uвых (на длине 4096 точек), 3 типа сигнала модифицированный синус;

  • Широкое меню функционирования и синхронизации: внутренняя, внеш. источником (Ext Sinc), внутр.+ внеш., синхронный режим;

  • Защита от перегрузки по току и от перегрева;

  • Режим измерения пускового тока (Inrush Current);

  • Большой высококонтрастный ЖК-дисплей (диагональ 14,5 см);

  • Одновременная индикация 3-х параметров (U/ I/ P);

  • Подкатная конструкция, высокая удельная мощность;

  • Интерфейсы: RS-232, USB (TMC), GPIB;

  • Внешнее аналоговое управление (I/O).



Технические характеристики источника питания постоянного и переменного напряжения программируемый GKP-72302:



Характеристики

Параметры

GKP-72302

Режим «Формирование Uвых»

режим

переменного

напряжения

(V AC)

Диапазон напряжений (с.к.з.)

Шкала «100В»

Шкала «200 В»

0,1…155 В

0,1…310 В

Диапазон напряжений (п-п)

0,1…440 В   (произв. ф.)

0,1…880 В   (произв. ф.)

Разрешение

0,1 В

0,1 В

Погрешность установки

± (0,5 %+0,6 В)

± (0,5 %+1,2 В)

Пределы выходных токов

30 Аскз

15 Аскз

Диапазон частот (f)

1,0…550,0 Гц

Разрешение

0,1 Гц

Погрешность установки f

± 0,01 %

КНИ

< >

Нестабильность U вых:

- при изменении тока нагрузки  - при изменении Uпитания



≤ ±0,15 В (для Uпост);

≤ ±0,5 В (4…550 Гц)

≤ ±0,3 В (для Uпост);

≤ ±1 В (4…550 Гц)

≤ ±0,15 %

Максимальная вых. мощность

3000 ВА

режим

постоянного

напряжения

(V DC)

Диапазон напряжений

Шкала «100В»

Шкала «200 В»

0,1…±220 В

0,1…±440 В

Разрешение

0,1 В

0,1В

Погрешность установки

± (1 %+0,6 В)

± (1 %+1,2 В)

Максимальный ток

30 А

15 А

Максимальная вых. мощность

3000 Вт

маскимальный

выходной  ток

Пиковое значение тока

Шкала «100В»

Шкала «200 В»

120 Апик

60 Апик

Режим «Измерение»

Выходная частота

(частотомер)

Диапазон измерений

1…550 Гц

Разрешение

0,1 Гц

Погрешность измерения

± 0,01 %

переменное и постоянное

выходное напряжение

(Вольтметр)

Предел измерения

Шкала «100В»

Шкала «200 В»

250 Вскз

500 Вскз

Разрешение

0,1 Вскз

Погрешность измерения (40…550 Гц)

±(0,7 %+0,9 В)

±(0,7 %+1,8 В)

переменный и постоянный

Выходной ток

(амперметр)

Предел  измерения

40 Аскз/ ± 40 А

20 Аскз/ ± 20 А

Разрешение

0,01 А

Погрешность измерения

Для переменного тока (40…550 Гц):

±(0,7 %+0,08 А)

±(0,7 %+0,04 А)

Для постоянного тока:

±(0,5 %+0,08 А)

±(0,5 %+0,04 А)

выходная

мощность

(ваттметр)

Пределы измерений

3600 Вт/ 4500 ВА/ 4500 ВАР

Разрешение

0,1/ 1 Вт/ ВА/ ВАР

Погрешность измерения

±(1 %+1,5 Вт)

Измеритель коэффициента мощности (Pf)

Диапазон измерений

0,00…1,00

Разрешение

0,01

Измеритель пик-фактора нагрузки (Сf)

Диапазон измерений

0,00…50,00

Разрешение

0,01

Измеритель

гармоник тока

Макс. число гармоник

До 40-й включительно

Предел  измерения

40/ 20 А (полная шкала за 100%)

Разрешение

0,01 А  (0,1%)

Измеритель частоты внешней синхронизации

(Ex. sync)

Диапазон измерений

38…525 Гц

Разрешение

0,1 Гц

Фаза при включенном выходе

Диапазон измерений

0,0…359,9°

Разрешение

0,1°

Режим «Последовательность» (Sequence)

Редактирование

U вых

Длина профиля

До 255 шагов

Длительность шага

1 мс…999,9999 с

Состояния шага

новое значение, поддержание, качание (нараст./ спад)

Число переходов (скачков)

1…999 или непрерывное воспроизведение

Задаваемые параметры

DC/AC (тип); частота; форма; вид синхронизации

Программирование СПФ

16 ячеек (Arb1…Arb16);  при помощи внешнего ПК

Длина СПФ

4096

Разрядность ЦАП

16 бит

Общие данные

Память настроек

30 профилей

Дисплей

ЖК-дисплей (диагональ 14,5 см)

Напряжение питания

100…230 В ±10 %, 50 / 60Гц

Потребляемая мощность

4,5 кВА (макс.)

Интерфейс

USB(TMC), RS-232, GPIB

Габаритные размеры

430 × 398 × 562 мм

Масса

50 кг

Комплект поставки

Руководство по эксплуатации (1), кабель питания (1)
