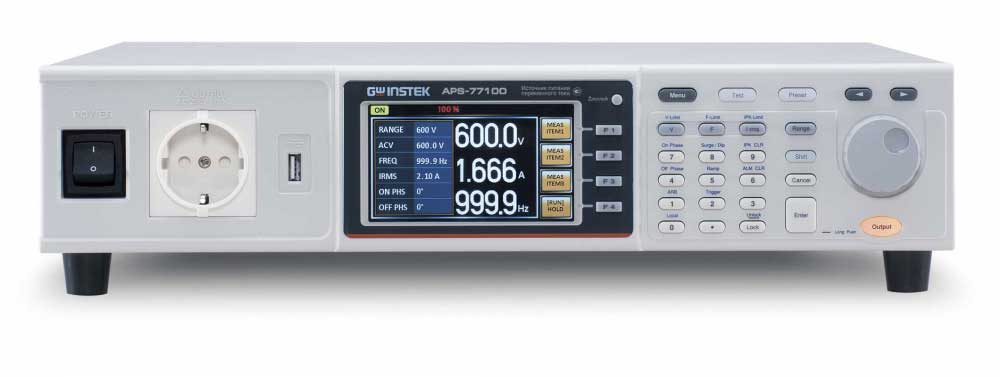

Особенности источника питания переменного напряжения APS-77100:
Выходная мощность до 1000 В*А, напряжение до 310 В, ток до 8,4 А;
Широкий диапазон установки выходных параметров (напряжение, частота);
Дискретная установка вых. параметров с шагом от 0,01 В; 0,01 Гц;
Низкий коэффициент гармоник (0,5%);
Запись в память до 10 профилей;
Защита от перегрузки по току, перенапряжения и от перегрева;
Одновременная индикация измеряемых параметров (Uскз, Iскз, F, P, Q, PF, Iпик);
Порт USB на передней панели для сохранения и воспроизведения настроек;
Цветной ЖК- дисплей (480 х 272);
Универсальный трёхконтактный выход;
Встраиваемый в стойку 19" (размер 2U).
Технические характеристики источника питания переменного напряжения APS-77100:
|
Характеристики |
Параметры |
APS-77050 |
APS-77100 |
|
|
выходная мощность |
Максимальная мощность |
500 В*А |
1000 В*А |
|
|
Выходное напряжение |
Диапазоны напряжений |
0…155/ 0…310/ с опцией APS-003: 0…600 Вскз |
||
|
Дискретность установки |
0,01/ 1 В |
|||
|
Нестабильность |
0,1% от полной шкалы при изменении напряжения питания, 0,5% от полной шкалы при изм. тока нагрузки |
|||
|
Коэффициент гармоник |
≤ 0,5% (45…500 Гц) |
|||
|
Частота выходного напряжения |
Диапазон частот |
45…500 Гц или 45…999,9 Гц с опцией APS-004 |
||
|
Дискретность установки |
0,01 / 0,1 Гц |
|||
|
Погрешность установки частоты |
± (0,02%*Fуст.) |
|||
|
Выходной ток |
Максимальный ток |
4,2/ 2,1/ 1,05 А ср. кв. с опцией APS-003 |
8,4/ 4,2/ 2,1 А ср. кв. с опцией APS-003 |
|
|
Максимальный пиковый ток |
16,8/ 8,4/ 4,2 Апик с опцией APS-003 |
33,6/ 16,8/ 8,4 Апик с опцией APS-003 |
||
|
Вольтметр |
Диапазон измерения |
0,2…310/ с опцией APS-003: 0,2…600 В скз |
||
|
Разрешение |
0,01/ 0,1 В |
|||
|
Погрешность измерения |
± (0,5% + 2 ед. сч.) |
|||
|
Амперметр |
Диапазон измерения |
2 мА…17,5 А |
||
|
Разрешение |
0,01/ 0,1 мА/ 0,001/ 0,01 А |
|||
|
Погрешность измерения |
± (0,6% + 5 ед. сч.) в диапазоне 2…350 мА; ± (0,5% + 5 ед. сч.) в диапазоне 350 мА…3,5 А; ± (0,5% + 3 ед. сч.) в диапазоне 3,5 А…17,5 А |
|||
|
Частотомер |
Диапазон измерения |
45…500 Гц (погрешность ± 0,1 Гц) 45…999,9 Гц с опцией APS-004 (погрешность ± 0,02%* Fуст.) |
||
|
Разрешение |
0,01/ 0,1 Гц |
|||
|
Ватттметр (P, Q) |
Диапазон измерения |
0,2…9999 Вт |
||
|
Разрешение |
0,01/ 0,1/ 1Вт |
|||
|
Погрешность измерения |
± (0,6% + 5 ед. сч.) в диапазоне 0,2…99,99 Вт; ± (0,6% + 5 ед. сч.) в диапазоне 100…999,9 Вт; ± (0,6% + 2 ед. сч.) в диапазоне 1000…9999 Вт |
|||
|
коэффициент мощности |
Предел измерения |
1 |
||
|
Разрешение |
0,001 |
|||
|
Погрешность измерения |
± (2 % + 2 ед. сч.) |
|||
|
коэффициент амплитуды |
Диапазон измерения |
0…50 |
||
|
Разрешение |
0,01 |
|||
|
Общие данные |
Напряжение питания |
115/ 230 В (± 15 %), 47…63 Гц |
||
|
Память |
10 профилей тестов (до 255 последовательных шагов каждый) |
|||
|
Дисплей |
ЖК TFT – дисплей, диагональ 11 см (480 х 272) |
|||
|
Интерфейс |
USB (host) |
|||
|
Габаритные размеры |
430 х 88 х 400 мм |
430 х 88 х 560 мм |
||
|
Масса |
24 кг |
38 кг |
||
|
ОПЦИИ |
||||
|
APS-710 |
Программно-аппаратная опция (заводская установка) расширенной функциональности. Включает в себя интерфейс LAN и выход внешней синхронизации (BNC) на задней панели, дополнительные измерительные функции (коэф. амплитуды (Сf), броски пускового тока (Inrush Current) с функцией удержания) и испытательные режимы: программирование, регулирование скорости нарастания/спада напряжения по времени, создание и воспроизведение тестовых последовательностей и сигналов произвольной формы (СПФ). |
|||
|
APS-001 |
Опция встраиваемого интерфейса GPIB, устанавливается только с опцией APS-710. Не устанавливается совместно с опцией APS-002. |
|||
|
APS-002 |
Опция встраиваемых интерфейсов RS-232 и USB, устанавливается только с опцией APS-710. Не устанавливается совместно с опцией APS-001. |
|||
|
APS-003 |
Программная опция увеличения диапазона выходного напряжения 0… 600 В. (Без увеличения выходной мощности). Устанавливается только с опцией APS-710. |
|||
|
APS-004 |
Программная опция увеличения диапазона частоты выходного напряжения 45…999,9 Гц. Устанавливается только с опцией APS-710. |
|||
|
GRA-423 |
Набор для крепления в стойку 19”. |
|||
|
