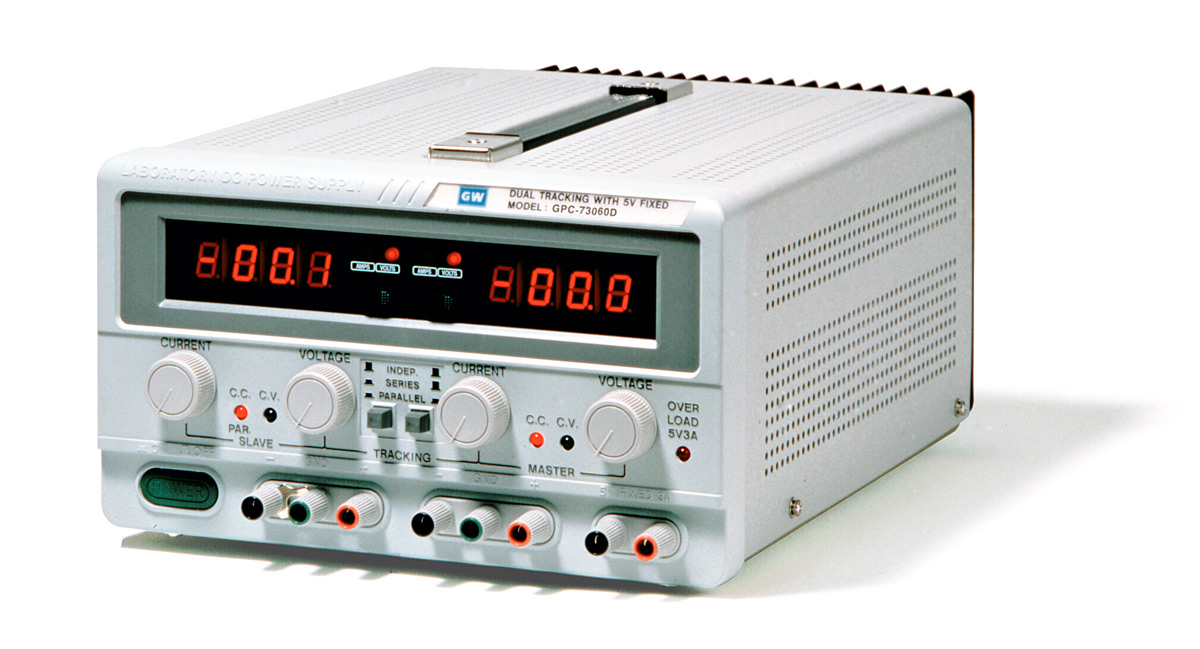

Источник питания GPC-76030D
|
|
-
Источник питания GPC-76030D
/images/all/3/13313/big/img_5.jpg
jijijij
|
 |
Бесплатная доставка |
 |
Гарантия: 1 год |
 |
Внесен в Госреестр СИ. Поверка дополнительно |
 |
Версия для печати |
|
Просьба уточнять актуальность цены у менеджеров. Стоимость указана с учетом НДС. Оплата производится по безналичному расчету.
Внимание! Счета выставляются при сумме заказа от 3000 руб. Мы работаем как с юридическими, так и с физическими лицами.
Осуществляем доставку по России, Казахстану, Беларуси и странам таможенного союза курьерскими службами и транспортными компаниями.
Особенности источника питания постоянного тока линейного GPC-76030D
- Выходное напряжение до 120 В, выходной ток до 6 А
- Три канала: два регулируемых и фиксированный (5 В / 3 А)
- Разрешение установки выходных параметров: 10мВ, 10 мА
- Выходная мощность: 375 Вт
- Последовательное и параллельное соединение регулируемых выходов
- Режим формирования 2-х полярного напряжения
- Защита выходов от переполюсовки и КЗ
- Высокая стабильность (0,01 %) и малые пульсации (1 мВ)
- Плавная регулировка выходных параметров
- Режимы стабилизации напряжения и тока
- 3 1/2 цифровая или аналоговая индикация тока и напряжения
- Режим динамической нагрузки, автотрекинг выходных каналов
Технические характеристики источника питания постоянного тока линейного GPC-76030D
| Характеристики |
Параметры |
Значения |
| РежимЫ работы |
Независимый |
Два регулируемых выхода и один фиксированный (5В/3А). Выходное напряжение (0…max)В, выходной ток (0…max)А |
| Последовательный |
Один регулируемый выход и один фиксированный (5В/3А). Вых. напряж. 2х(0…Umax)В/±(0…Imax)В, вых. ток (0…max)А |
| Параллельный |
Один регулируемый выход и одни фиксированный (5В/3А). Вых. напряжение (0…Umax)В, вых. ток 2х(0…Imax) |
| Стабилизация напряжения |
Нестабильность |
при изменении напряжения питания: ≤ 0,01% + 3мВ
при изм. тока нагр.: ≤ 0,01% + 3мВ (< >
≤ 0,02% + 5мВ (≤ 3А) |
| Уровень пульсаций |
≤ 1мВср.кв. в диапазоне 5 Гц…1 МГц |
| Время установления |
≤ 100мкс (50%-изме. нагрузки, мин. ток 0,5А) |
Стабилизация
тока |
Нестабильность |
≤ 0,2% + 3мА при изм. напр. питания и напр. на нагрузке |
| Уровень пульсаций |
≤ 3мАср.кв. |
| автотрекинг |
Погрешность трекинга |
≤ (0,5 % + 10 мВ) от показаний ведущего источника |
| Погрешность послед. соединения |
≤ 300 мВ |
| Цифровой индикатор |
Формат индикации |
3½ разряда, СД-индикаторы (высота символов 13 мм) |
| Дискретность индикации |
10мВ (Umax ≤ 18В), 100мВ (Umax ≤ 180В)
10мА |
| Погрешность измерения |
±(0,5% +2 ед.) |
| Количество индикаторов |
2 (совмещённые вольтметр A/ амперметр V) |
Источник фиксированного напряжения
5В |
Выходные параметры |
5В ±0,25В/ 3А |
| Нестабильность |
≤ 5мВ при изм. напряжения питания
≤10мВ при изм. тока нагрузки |
| Уровень пульсаций |
≤ 2мВср.кв. |
| Изоляция |
Корпус - выход |
≤ 20МОм (500В) |
| Корпус - сеть |
≤ 30МОм (500В) |
| Общие данные |
Напряжение питания |
100В/120В/220В/240В±10%, 50/60Гц |
| Габаритные размеры |
255 x 145 x 420 мм; |
| Масса |
18,5 кг (73060D, 76030D), 11,5 кг (71850D) |
