Артикул: Б5-15520
|
Тип оборудования: Источник питания
Производитель: Профкип
Модель: Б5-15520
Гарантия: 1 год
Описание источника питания Б5-15520:

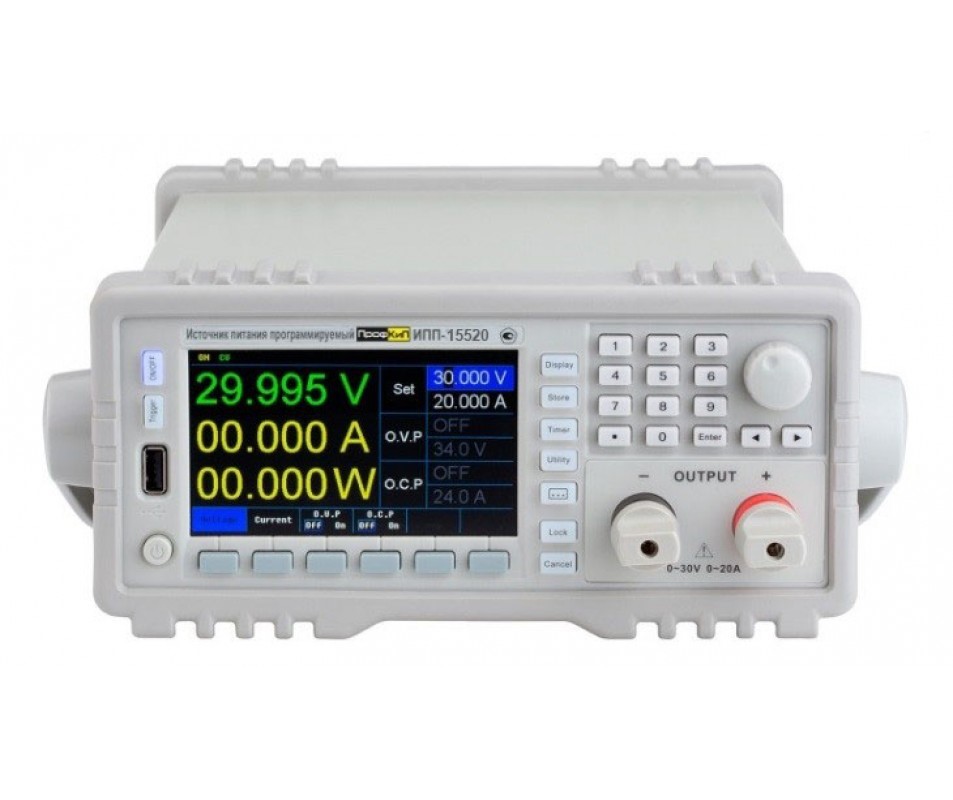

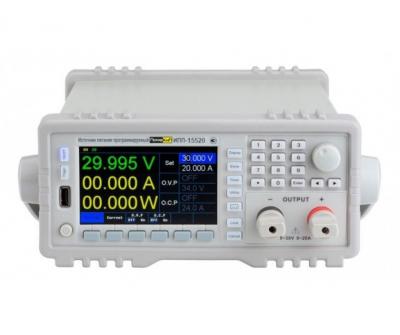

Источник питания программируемый ПрофКиП Б5-15520 предназначен для питания стабилизированным напряжением и током узлов и схем радио-электронной аппаратуры, при проведении работ в процессах наладки, ремонта и лабораторных исследований.
Источник питания отличает высокая точность установки и измерения выходных параметров (напряжения и тока в нагрузке), а так же возможность дистанционного управления параметрами в составе измерительных систем. Источник питания оснащены интерфейсом RS-232 и адаптивной системой охлаждения с низким уровнем шума.
Принцип действия источника питания основан на преобразовании напряжения сети в повышенное высокочастотное напряжение прямоугольной формы, с последующей широтно-импульсной стабилизацией, понижением, выпрямлением и фильтрацией. Управление режимами работы стабилизатора, измерение выходных параметров, ввод параметров и отображение их на дисплее, осуществляется с помощью встроенного микроконтроллера. Микроконтроллер так же обеспечивает интерфейсные функции источников.
Особенности источника питания ПрофКиП Б5-15520:
Технические характеристики Б5-15520:
|
Параметр |
Значение |
|
Количество каналов выходного напряжения (Тока) |
1 |
|
Выходное напряжение (Дискретность установки) |
0…155 В (1 мВ) |
|
Абсолютная погрешность установки выходного напряжения |
± (0,0003U + 0,01) В |
|
Абсолютная погрешность измерения выходного напряжения по встроенному вольтметру |
± (0,0002U + 0,005) В |
|
Выходной ток (дискретность установки) |
0…20,5 А (1 мА) |
|
Абсолютная погрешность установки силы тока |
± (0,0006I + 0,005) А |
|
Абсолютная погрешность измерения силы тока по встроенному амперметру |
± (0,0005I + 0,005) А |
|
Нестабильность выходного напряжения при изменении напряжения питания на 10% от номинального Где U – напряжение, установленное на выходе источника (В) |
± (0,0001U + 3 мВ) |
|
Нестабильность выходного напряжения при изменении тока в нагрузке от ноля до максимального значения Где U – напряжение, установленное на выходе источника (В) |
± (0,0001U + 3 мВ) |
|
Пульсации и шумы выходного напряжения при токе в нагрузке 0,9Imax, не более |
150 мВ (среднеквадратическое значение) |
|
Пределы установки ограничения по напряжению (В) |
0,1…16 |
|
Пределы установки ограничения по току (А) |
0,1…21,5 |
|
Дисплей |
LCD, цветной. Диагональ 11 см |
|
Количество разрядов вольтметра |
5 |
|
Количество разрядов амперметра |
5 |
|
Виды интерфейсных разъёмов |
RS-232, RS-485, LAN (Опция), Аналоговое управление (Опция) |
|
Параметры питания |
Переменное напряжение 198…242 В 50/60 Гц. |
|
Максимальная потребляемая мощность |
2000 ВА |
|
Нормальные условия эксплуатации |
|
|
Температура окружающей среды |
23 ± 5 °С |
|
Относительная влажность не более |
80% |
|
Рабочие условия эксплуатации |
|
|
Температура окружающей среды |
5…40°С |
|
Относительная влажность не более |
80% |
|
Габаритные размеры (ширина х высота х длинна) мм |
215 х 89 х 412 |
|
Масса кг |
8 |
Комплект поставки источника питания Б5-15520:
|
№ |
Наименование |
Количество |
|
1 |
Источник питания ПрофКиП Б5-15520 |
1 |
|
2 |
Кабель питания |
1 |
|
3 |
Кабель интерфейсный RS-232 |
1 |
|
4 |
Диск (USB накопитель) с ПО |
1 |
|
5 |
Руководство по эксплуатации с методикой поверки ПРШН.418111.200 РЭ |
1 |
|
