Артикул: АКИП-1156Е-1500-30
|

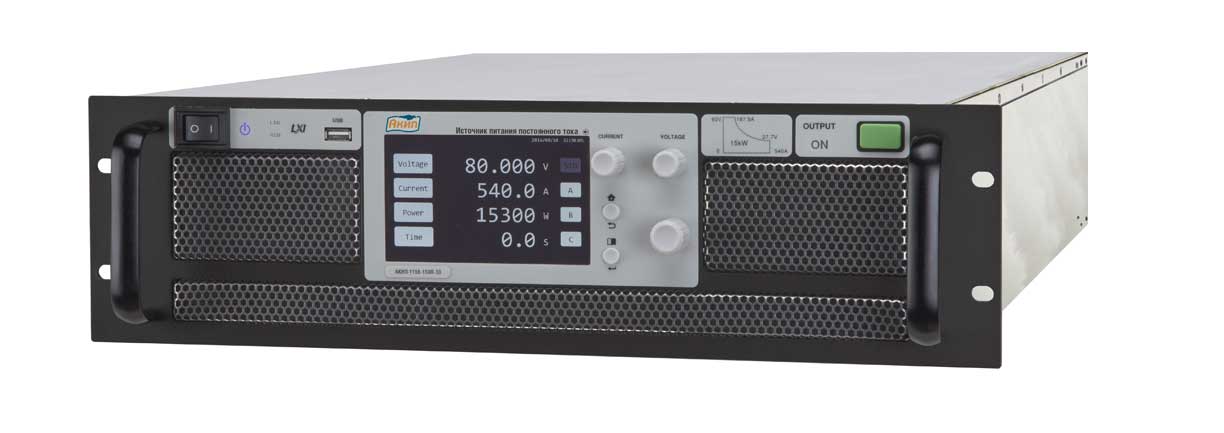

Программируемый импульсный источник питания постоянного тока АКИП-1156Е-1500-30
Описание Программируемого импульсного источника питания постоянного тока АКИП-1156Е-1500-30
Выходные параметры (в зависимости от модели): напряжение до 1500 В, выходной ток до 540 А, максимальная мощность до 15000 Вт
Режим стабилизации тока (СС), напряжения (CV)
Защита от перенапряжения, перегрузки по току, по мощности
Активный корректор коэффициента мощности, PF > 0,95
Параллельное объединение источников (до 10) в режиме ведущий/ ведомый.
Управление с передней панели и удаленное
Встроенный источник звукового предупреждения, память настроек (профиль перед выключением)
16 бит ЦАП для настроек, и 24 бит АЦП для измерений выходных параметров
Дисплей с 5 разрядным индикатором напряжения и тока, разрешение 1 мВ / 1 мА
Подключение удаленной нагрузки по 4-х проводной схеме
Создание последовательностей через программное обеспечение: 500 шагов, 16 профилей
Три ячейки памяти для сохранения/загрузки настроек с передней панели
Интерфейсы: USB на передней панели (для USB памяти), LAN (LXI), опции - RS-422/RS-485 + USB, GPIB, аналоговый интерфейс
Экран: сенсорный, диагональ 12,7 см, разрешение 800х480
Исполнение корпуса 3U
Питание от 3-х фазной сети (~180...~460 В), 50/60 Гц
Технические характеристики программируемого импульсного источника питания постоянного тока АКИП-1156Е-1500-30:
|
Параметры |
Значения |
|
Дискретность установки |
5 разрядный индикатор (от 1 мВ/ 1 мА) |
|
Погрешность установки |
Напряжение: ± 0,1% Ток: ± 0,2% |
|
Погрешность измерения |
Напряжение: ± 0,1% Ток: ± 0,2% |
|
Нестабильность |
При изменении напряжения питания 0,02% При изменении тока нагрузки 0,05% |
|
Уровень пульсаций |
< > |
|
Время установления U: -от 0 до Uуст. с нагрузкой -от U уст. до 1В с/ без нагрузки |
< > < > |
|
Время реакции на изменение нагрузки |
< > |
|
Нестабильность |
При изменении напряжения питания: 0,05% При изменении напряжения на нагрузке: 0,15% |
|
Уровень пульсаций |
24 мА |
|
Интерфейс |
LAN (LXI) опции - RS-422/RS-485 + USB, GPIB, аналоговый интерфейс |
|
Интерфейс аналогового ДУ |
0…5 В или 0…10 В (программирование/ мониторинг) |
|
Память (передняя панель) |
3 ячейки памяти для сохранения настроек |
|
Память (ДУ) |
16 ячеек для формирования последовательности (до 500 шагов в ячейке) |
|
Длительность шага |
1 мс ... 999999,999 с |
|
Напряжение питания |
3-фазн., 180~460 В, частота 47~63 Гц (сетевой кабель питания в компл. поставки - не входит!) |
|
Ток (макс) |
20 А/фаза (180 В), 33 А/фаза (460 В) |
|
Потребляемая мощность (макс) |
6 кВт |
|
Разрешение дисплея |
Сенсорный, диагональ 12,7 см, разрешение 800х480 |
|
Рабочие условия |
0…50 °C; влажность: ≤ 90 % |
|
Условия хранения |
-20…70 °С; влажность: ≤ 90 % |
|
Габаритные размеры (ШхВхГ) |
482 × 132 × 765,1 мм |
|
Масса |
43,6 кг |
Комплект поставки АКИП-1156Е-1500-30
|
№ |
Наименование |
Количество |
|
1 |
Программируемый импульсный источник питания постоянного тока АКИП-1156Е-1500-30 |
1 |
|
