Артикул: 2636B
|
Назначение измерителя Keithley 2636B:
Источник/Измеритель KEITHLEY SourceMeter® 2636B представляет собой комбинацию 6 1/2 разрядного прецизионного, малошумящего, высокостабильного источника питания постоянного тока с малошумящим, высокоимпедансным мультиметром, имеющим высокую стабильность и высокий класс точности. Любой источник-измеритель KEITHLEY серии 2600B, имеет встроенный TSP (Test Script Processor) процессор, что позволяет существенно увеличить скорость и пропускную способность, а наличие встроенного TSP Express Software, позволяет быстро снимать вольтамперные характеристики (ВАХ) без дополнительного программирования. Кроме того, источники-измерители KEITHLEY SourceMeter® 2636B поддерживают программное обеспечение предыдущей серии KEITHLEY SourceMeter® 2636: LabTracer II и TestScript Builder.Каждый канал источника/измерителя 2636B может быть сконфигурирован, как:
прецизионный источник питания
источник тока (TRUE RMS)
мультиметр: напряжение постоянного тока, сила постоянного тока, сопротивление с 6½ –разрядным разрешением
генератор импульсов (длительность импульса >100мкс)
генератор сигнала (генератор формы тока: 12500 сэмпл./сек и генератор формы напряжения: 20000 сэмпл./сек)
электронная нагрузка.
Особенности измерителя Keithley 2636B:
количество каналов: 2 канала
4-квадрантная рабочая область
возможность последовательного и параллельного подключения до 32 источников-измерителей (64 канала)
2 АЦП на канал (ток и напряжение) с высокой скоростью считывания (до 20000 изм./сек)
цифровой интерфейс ввода/вывода
возможность сохранения данных на USB-носитель
возможность управления через Ethernet (LXI Class C)
встроенная функция проверки контактов
высокоемкостной режим (только для измерений по постоянному току)
встроенное программное обеспечение TSP Express Software для быстрого снятия ВАХ
программное обеспечение LabTracer 2.0 (Freeware) с графическим интерфейсом для снятия основных параметров
программное обеспечение Test Script Builder для создания, изменения и загрузки тестовых сценариев с программным редактором, аналогичным Visual Basic
возможность интегрирования в измерительные системы.
Технические характеристики измерителя Keithley 2636B:
Входной импеданс >100 ТОм

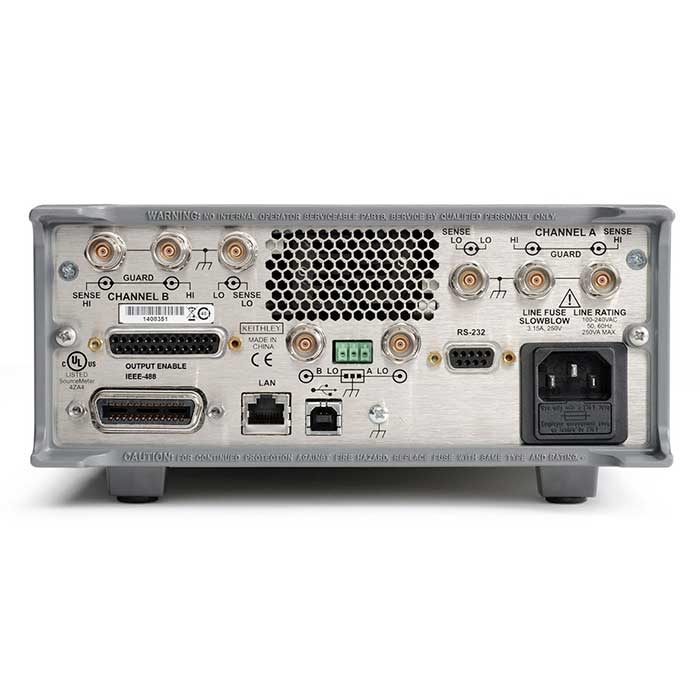

Интерфейсы: GPIB (IEEE-488), RS-232, TSP-link, цифровой интерфейс ввода/вывода, LXI Class C, USB-device 2.0
Напряжение питания: 100 В-250 В; 50/60 Гц
Максимальная потребляемая мощность: 240 Вт
Габаритные размеры: 89х213х460 мм
Вес: 5,5 кг.
Импульсный режим
|
Область |
Максимальное ограничение тока |
Макс.ширина импульса |
Макс.длительность цикла |
|
1 |
100мA @ 200 В |
DC, не ограничено |
100% |
|
1 |
1,5A @ 20 В |
DC, не ограничено |
100% |
|
2 |
1A @ 180 В |
8,5 мс |
1% |
|
3 |
1A @ 200 В |
2,2 мс |
1% |
|
4 |
10A @ 5 В |
1 мс |
2,2% |
Режим измерителя
Точность измерения напряжения
|
Предел |
Разрешение |
Точность (1 год) 23°C ±5°C ±(% от шкалы + В) |
Входной импеданс |
|
200 мВ |
100 нВ |
0,015% + 225 мкВ |
> 100 ТОм |
|
2 В |
1 мкВ |
0,02% + 350 мкВ |
> 100 ТОм |
|
20 В |
10 мкВ |
0,015% + 5 мВ |
> 100 ТОм |
|
200 В |
100 мкВ |
0,015% + 50 мВ |
> 100 ТОм |
Точность измерения тока
| Предел | Разрешение | Точность (1 год) 23°C ±5°C ±(% от шкалы + А) |
Напряжения нагрузки |
| 100 пА | 0,1 фА | 0,15% + 120 фА | < > |
| 1 нА | 1 фА | 0,15% + 240 фА | < > |
| 10 нА | 10 фА | 0,15% + 3 пА | < > |
| 100 нА | 100 фА | 0,06% + 40 пА | < > |
| 1 мкА | 1 пА | 0,025% + 400 пА | < > |
| 10 мкА | 10 пА | 0,025% + 1,5 нА | < > |
| 100 мкА | 100 пА | 0,02% + 25 нА | < > |
| 1 мА | 1 нА | 0,02% + 200 нА | < > |
| 10 мА | 10 нА | 0,02% + 2,5 мкА | < > |
| 100 мА | 100 нА | 0,02% + 20 мкА | < > |
| 1 А | 1 мкА | 0,03% + 1,5 мА | < > |
| 1.5 А | 1 мкА | 0,05% + 3,5 мА | < > |
| 10 А | 10 мкА | 0,04% + 25 мА | < > |
Проверка контактов
| Скорость | Время измерения 60 Гц (50 Гц) | Точность (1 год) 23°C ±5°C ±(% от шкалы + Ом) |
| Быстрая | 1 (1,2) мс | 5% + 10 |
| Средняя | 4 (5) мс | 5% + 1 |
| Медленная | 36 (42) мс | 5% + 0,3 |
Комплект поставки Keithley 2636B
| Наименование | Количество |
| Прибор | 1 |
| Руководство по эксплуатации и программированию | 1 |
| Комплект принадлежностей 2600 | 1 |
| Ethernet кабель | 2 |
| Программное обеспечение | 1 |
| LabView драйвер | 1 |
|

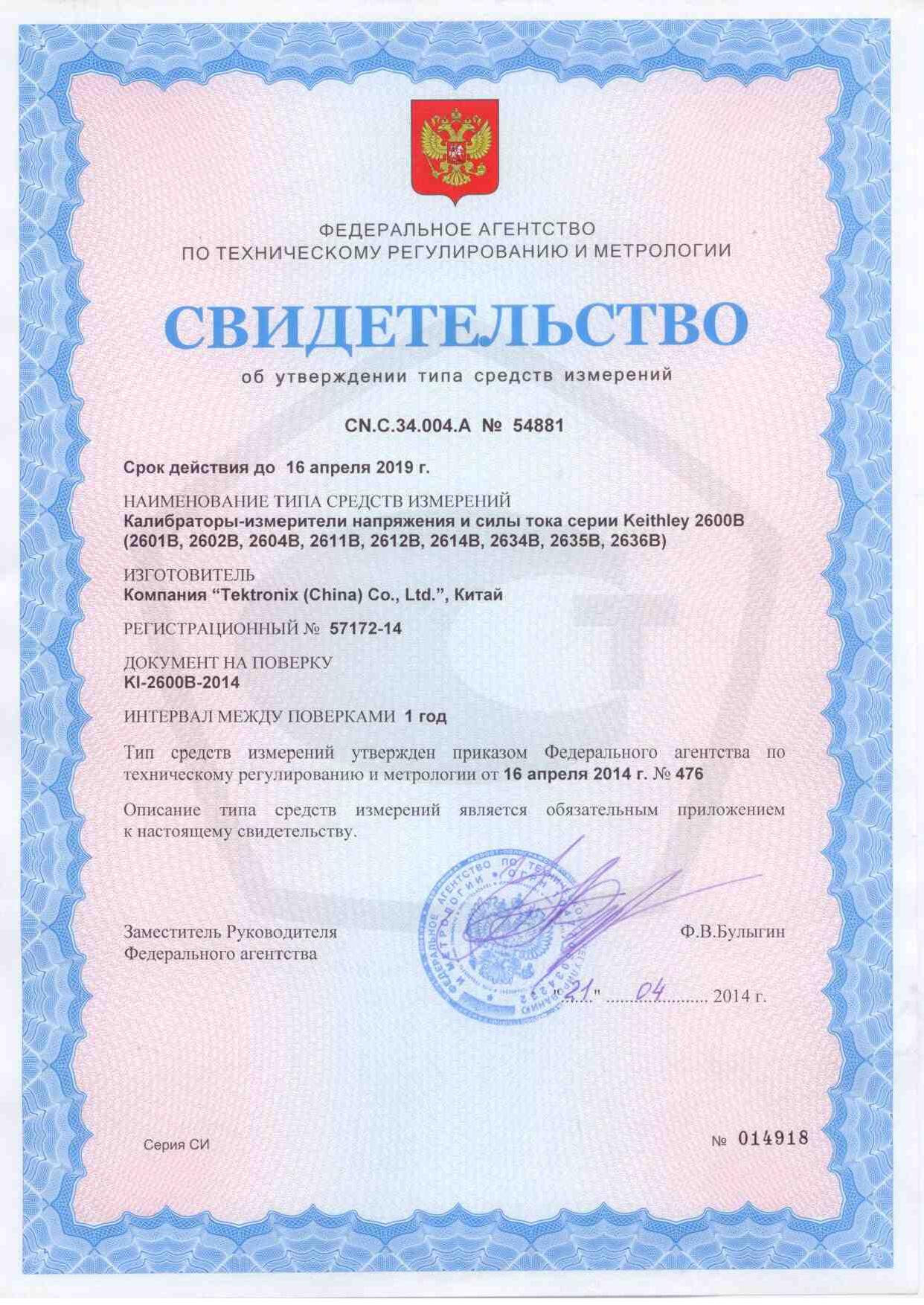

Сертификаты |
|||
|
|||
|
|
|||
|
