Возможности развертки генерации/измерения (линейные и логарифмические ступенчатые развертки, пользовательская развертка по списку)
Возможность сохранения в памяти пользовательского списка для тестирования (до 100 точек)
Сохранение показаний и установок. Память на 5000 значений при 5 ½ - разрядов (2 буфера по 2500 точек) и семь настроек (пять пользовательских настроек, заводская настройка по умолчанию, *RST (установка по умолчанию на 0)

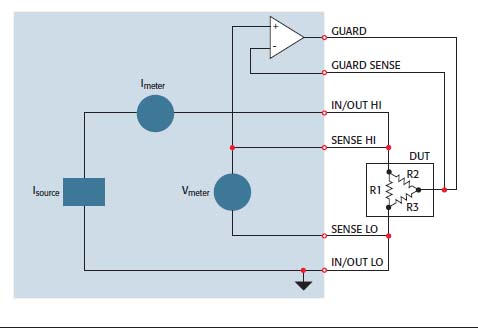

6-проводное измерение сопротивления с помощью программируемого источника тока или источника напряжения с V или I зажимом
Высокая скорость проведения операций. При 5 ½ - разрядах до 2030 измерений во внутреннюю память и 1754 измерения в GPIB
Встроенный компаратор для быстрого проведения тестирования "годен/негоден" (до 12 стадий предельных испытаний)
Цифровой порт ввода/вывода для обеспечения операций сортировки по контейнерам или состыковки с манипулятором электронных компонентов.
Одновременные измерения с использованием дистанционного интерфейса.
3 скорости измерения: высокая, средняя, нормальная
Калибровка при закрытом кожухе. Прибор может быть прокалиброван либо с лицевой панели, либо посредством дистанционного интерфейса
Состыковка по схеме запуска с коммутационной аппаратурой Keithley серии 7000
Программное обеспечение LabTracer 2.0 (Freeware) графическим интерфейсом
Характеристики источника/измерителя Keithley 2401 по напряжению
Точность в режиме локального и дистанционного управления
Диапазон
Программное разрешение
Точность* источника ±(% от шкалы + В)
Разрешение измерения
Точность* измерителя ±(% от шкалы + В)
Максимальные значения
200.000 мВ
5 мкВ
0,02% + 600 мкВ
1 мкВ
0,012% + 300 мкВ
±21 В @ ±1,05 А
2.00000 В
50 мкВ
0,02% + 600 мкВ
10 мкВ
0,012% + 300 мкВ
20.0000 В
500 мкВ
0,02% + 2,4 мВ
100 мкВ
0,015% + 1,5 мВ
Характеристики источника/измерителя Keithley 2401 по току
Точность в режиме локального и дистанционного управления
Диапазон
Программное разрешение
Точность* источника ±(% от шкалы + А)
Разрешение измерения
Точность* измерителя ±(% от шкалы + А)
Максимальные значения
1.00000 мкА
50 пА
0,035% + 600 пА
10 пА
0,029% + 300 пА
±1,05 А @ ±21 В
10.0000 мкА
500 пА
0,033% + 2 нА
100 пА
0,027% + 700 пА
100.000 мкА
5 нА
0,031% + 20 нА
1 нА
0,025% + 6 нА
1.00000 мА
50 нА
0,034% + 200 нА
10 нА
0,027% + 60 нА
10.0000 мА
500 нА
0,045% + 2 мкА
100 нА
0,035% + 600 пА
100.000 мА
5 мкА
0,066% + 20 мкА
1 мкА
0,055% + 6 мкА
1.00000 А
50 мкА
0,27% + 900 мкА
10 мкА
0,22% + 570 мкА
Измерение сопротивлени
Локальные и дистанционные датчики
Диапазон
Стандартное разрешение
Тестовый ток
Номинальная точность ±(% от шкалы + Ом)
Повышенная точность % от шкалы + Ом)
<0.20000 Ом
---
---
Iacc ист + Vacc изм
Iacc ист + Vacc изм
2.00000 Ом
10 мкОм
---
Iacc ист + Vacc изм
Iacc ист + Vacc изм
20.0000 Ом
100 мкОм
100 мА
0,10% + 0,003 Ом
0,07% + 0,001 Ом
200.000 Ом
1 мОм
10 мА
0,08% + 0,03 Ом
0,05% + 0,01 Ом
2.00000 кОм
10 мОм
1 мА
0,07% + 0,3 Ом
0,05% + 0,1 Ом
20.0000 кОм
100 мОм
100 мкА
0,06% + 3 Ом
0,04% + 1 Ом
200.000 кОм
1 Ом
10 мкА
0,07% + 30 Ом
0,05% + 10 Ом
2.00000 МОм
10 Ом
1 мкА
0,11% + 300 Ом
0,05% + 100 Ом
20.0000 МОм
100 Ом
1 мкА
0,11% + 1 кОм
0,05% + 500 Ом
200.000 МОм
1 кОм
100 нА
0,66% + 10 кОм
0,35% + 5 кОм
> 200.000 МОм
---
---
Iacc ист + Vacc изм
Iacc ист + Vacc изм
Общие характеристики калибратора-мультиметра Keithley 2401:
