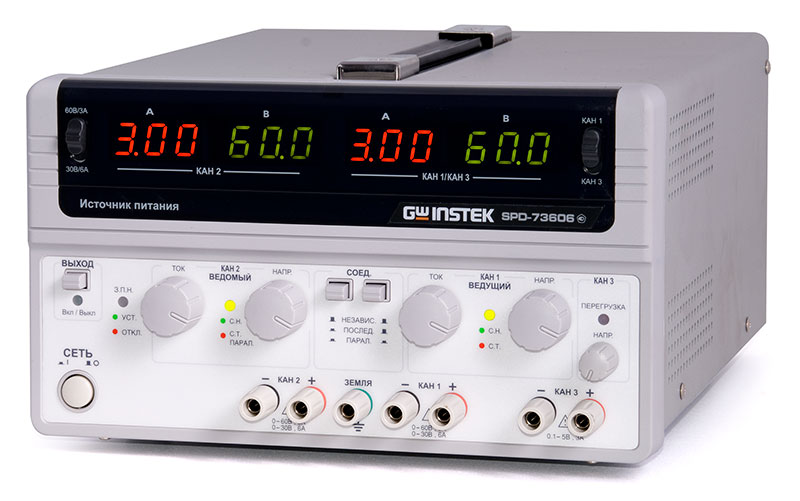

Импульсный многоканальный источник питания SPD-73606
|
|
-
Импульсный многоканальный источник питания SPD-73606
/images/all/3/13376/big/img_5.jpg
jijijij
|
 |
Бесплатная доставка |
 |
Гарантия: 1 год |
 |
Внесен в Госреестр СИ. Поверка дополнительно |
 |
Версия для печати |
|
Просьба уточнять актуальность цены у менеджеров. Стоимость указана с учетом НДС. Оплата производится по безналичному расчету.
Внимание! Счета выставляются при сумме заказа от 3000 руб. Мы работаем как с юридическими, так и с физическими лицами.
Осуществляем доставку по России, Казахстану, Беларуси и странам таможенного союза курьерскими службами и транспортными компаниями.
Особенности импульсного многоканального источника питания постоянного тока SPD-73606:
- Макс. мощность 375 Вт
- Три регулируемых канала
- Выходное напряжение до 60 В, выходной ток до 6 А, двойной диапазон установки для каналов 1 и 2 (30 В/6 А и 60 В/3 А)
- Последовательное (до 120 В) и параллельное (до 12 А) соединение регулируемых выходов, автотрекинг
- Защита выходов от переполюсовки, перегрузки, перенапряжения, температурная защита
- Логическое управление вентилятором охлаждения при изменении выходной мощности
- Установка параметров при отключенной нагрузке, звуковая сигнализация, ДУ
- Автоматический выбор напряжения питания источника
- Высокий КПД (до 70 %)
- Малые массо-габаритные параметры
Технические характеристики импульсного многоканального источника питания постоянного тока SPD-73606:
| Характеристики |
Параметры |
Значения |
| РежимЫ работы |
Независимый |
Канал 1 и 2: 0…30 В / 0…6 А или 0…60 В / 0…3 А
Канал 3: 0,1…5 В / 3 А |
| Последовательный |
Канал 1 + 2: 0…60 В / 0…6 А или 0…120 В / 0…3 А |
| Параллельный |
Канал 1 + 2: 0…30 В / 0…12 А или 0…60 В / 0…6 А |
| Стабилизация напряжения |
Нестабильность |
≤ 0,01% + 3мВ при изменении напряжения питания
≤ 0,01% + 5мВ (≤ 6А), ≤ 0,01% + 8мВ (≤ 12А) при изм. тока нагр. |
| Уровень пульсаций и шум |
≤ 5мВср.кв. (5Гц…1МГц), ≤ 50 мВср.кв. (20Гц…20МГц) |
| Время установления |
≤ 100мкс (50%-изменение нагрузки, мин. ток 0,5А) |
Стабилизация
тока |
Нестабильность |
≤ 0,2% + 3мА при изменении напр. питания и напр. на нагрузке |
| Уровень пульсаций |
≤ 3мАср.кв. |
| автотрекинг |
Погрешность трекинга |
≤ (0,5 % + 10 мВ) от показаний ведущего источника |
| Погрешность послед. соединения |
≤ 300 мВ |
| Уровень пульсаций и шум |
≤ 10мВср.кв. (5Гц…1МГц), ≤ 100 мВср.кв. (20Гц…20МГц) |
| индикатор |
Формат индикации |
3½ разряда, СД-индикаторы |
| Погрешность измерения |
±(0,5% +2 ед.) |
| Дискретность индикации |
100 мВ / 10 мА |
| Изоляция |
Корпус - выход |
100 МОм (до 1000 В постоянного напряжения) |
| Корпус – сеть |
| ДУ |
Функции |
Вкл/Выкл выходов |
| Общие данные |
Условия эксплуатации |
0…40 °С, относ. влажность ≤ 80 % |
| Условия хранения |
-10…-70 °С, относ. влажность ≤ 70 % |
| Напряжение питания |
115В / 230 В±15%, 50/60Гц, автовыбор |
| Габаритные размеры |
255x145x265 мм |
| Масса |
6 кг |
| Комплект поставки |
Руководство по эксплуатации, кабель питания, измерительные провода: GTL-104 (2 шт), GTL-105 (1 шт) |
