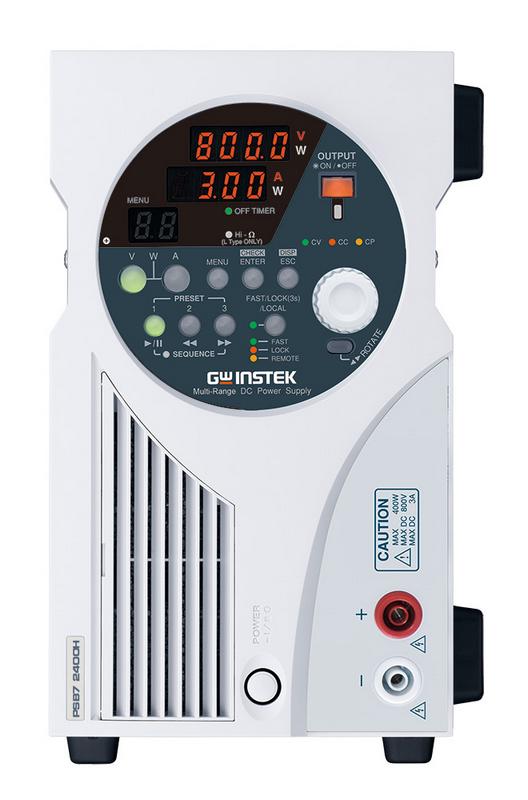

Особенности импульсный источник питания постоянного тока PSB7 2400H:
Функция «Мультидиапазон» (нелинейная ВАХ для достижения максимальной мощности);
Выходная мощность: от 400 Вт до 800 Вт в зависимости от модели;
Режим фиксированной мощности;
Последовательное и параллельное соединение: до 2 источников в режиме последовательного соединения, до 4 источников – в режиме параллельного соединения;
Защита от перегрузок по току, напряжению, защита от перегрева;
Режим последовательности (редактирование на ПК);
Стандартные интерфейсы: RS-232C / USB / Аналоговый интерфейс управления;
Эргономичная конструкция, современный дизайн, поворотный дисплей и панель управления;
Опциональный интерфейс: GPIB.
Технические характеристики импульсный источник питания постоянного тока PSB7 2400H:
|
Характеристики |
Параметры |
PSB7 2400L |
PSB7 2800L |
PSB7 2400L2 |
PSB7 2400H |
PSB7 2800H |
PSB7 2800LS |
|
Стабилизация напряжения (CV) |
Нестабильность |
± (0,01% + 2 мВ) - при изм. U питания, ± (0,01% + 3 мВ) - при изм. I нагрузки |
± (0,01% + 20 мВ) - при изм. напряжения питания, ± (0,01% + 30 мВ) - при изм. тока нагрузки |
- |
|||
|
- |
|||||||
|
Уровень пульсаций |
90 мВпик-пик/ 4 мВ скз |
150 мВпик-пик/ 6 мВ скз |
90 мВпик-пик/ 4 мВ скз |
250 мВпик-пик/ 20 мВ скз |
300 мВпик-пик/ 25 мВ скз |
- |
|
|
Время нарастания (с нагр. и без нагр.) |
50 мс |
200 мс |
- |
||||
|
Время спада (с нагр./ без нагр.) |
100/ 500 мс |
500/ 1000 мс |
- |
||||
|
|
Время установления |
1 мс (при рег. нагрузки от 50 до 100 %) |
7 мс (при рег. нагрузки от 50 до 100 %) |
- |
|||
|
Стабилизация тока (CC) |
Нестабильность |
± (0,01% + 2 мА) - при изм. напряжения питания, ± (0,02% + 3 мА) - при изм. тока нагрузки |
± (0,05% + 10 мА) - при изм. напряжения питания, ± (0,05% + 15 мА) - при изм. тока нагрузки |
- |
|||
|
Уровень пульсаций |
30 мАскз |
60 мАскз |
30 мАскз |
15 мАскз |
20 мАскз |
- |
|
|
цифровой индикатор |
Разрешение |
10 мВ/ 10 мА/ 10 Вт |
100 мВ/ 10 мА/ 10 Вт |
- |
|||
|
Погрешность измерения напряжения |
± (0,2% + 20 мВ) |
± (0,2% + 200 мВ) |
- |
||||
|
Погрешность измерения тока |
± (0,3% + 20 мА) |
± (0,3%+20 мА) |
- |
||||
|
|
Погрешность измерения мощности |
± (0,5% + 50 Вт) |
± (0,5% + Uизм•40 мА) |
- |
|||
|
дистанционное управление |
Интерфейс |
стандартные: USB, RS-232С; опциональный: GPIB |
- |
||||
|
Интерфейс аналогового ДУ |
Программирование напряжением и сопротивлением/ мониторинг |
- |
|||||
|
РЕЖИМЫ ОБЪЕДИНЕНИЯ |
Последовательно (макс. число источников) |
2 |
2 |
- |
- |
- |
- |
|
Параллельно (макс. число источников) |
4 |
4 |
- |
2 |
2 |
3 (только с бл. PSB7 2800L) |
|
|
Общие данные |
Напряжение питания |
1-фаза, 100~240 В, 50~60 Гц |
|
||||
|
Рабочие условия |
0…40 °C; влажность: ≤ 80 % |
|
|||||
|
Условия хранения |
-20…70 °С; влажность: ≤ 80 % |
|
|||||
|
Габаритные размеры (ВхШхГ) |
210 x 124 x 290 мм |
|
|||||
|
Масса |
5 кг |
7 кг |
7 кг |
5 кг |
6 кг |
7 кг |
|
|
Комплект поставки |
Кабель питания, руководство по эксплуатации, соединитель для внешнего управления (26-штырьковый), крепежные винты к выходным клеммам на задней панели, ,защитная крышка для выходных разъемов на передней панели |
||||||
