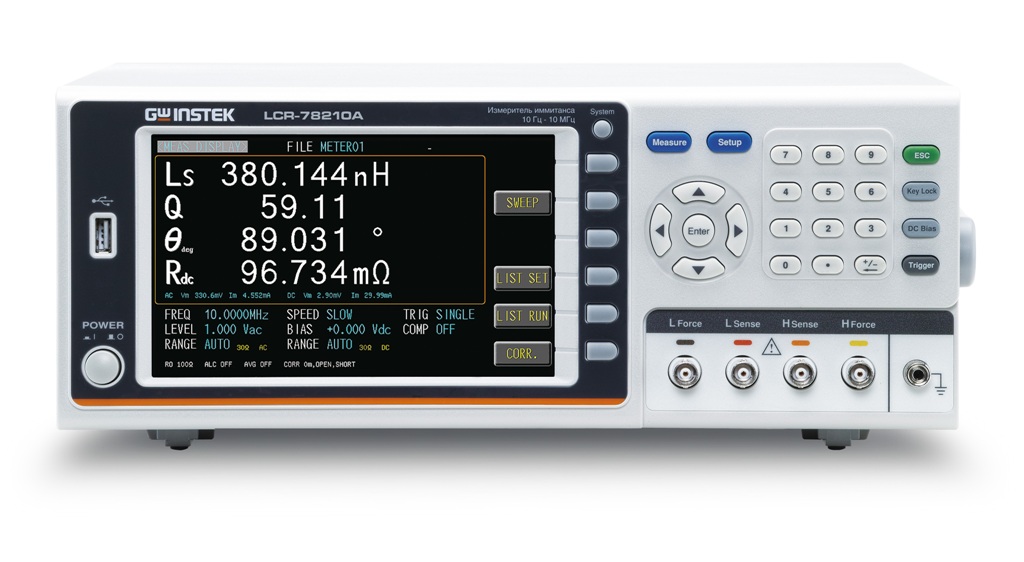

Измеряемые параметры

импеданс (|Z|/ R), фазовый угол (θDEG/ θRAD), индуктивность (Ls / Lp), ёмкость (Cs / Cp), активное сопротивление (Rs / Rp), ЭПС (ESR), добротность (Q), коэф. диэлектрических потерь (D), полная проводимость (Y), активная проводимость (G), реактивная проводимость (B), реактивное сопротивление (X), измерения сопротивления на постоянном токе (Rdc) | Погрешность

Электрическое сопротивление (от)

10 мОм

Электрическое сопротивление (до)

100 МОм

Разрешение (R)

0,01 мОм

Электрическая емкость (от)

50 фФ

Электрическая емкость (до)

1Ф

Разрешение (C)

0,01 пФ

Индуктивность (от)

10 нГн

Индуктивность (до)

100 кГн

Разрешение (L)

0,1 нГн

Частота тест сигнала

10 Гц - 10 МГц

Диапазон частот

Не фиксированный

Особенности

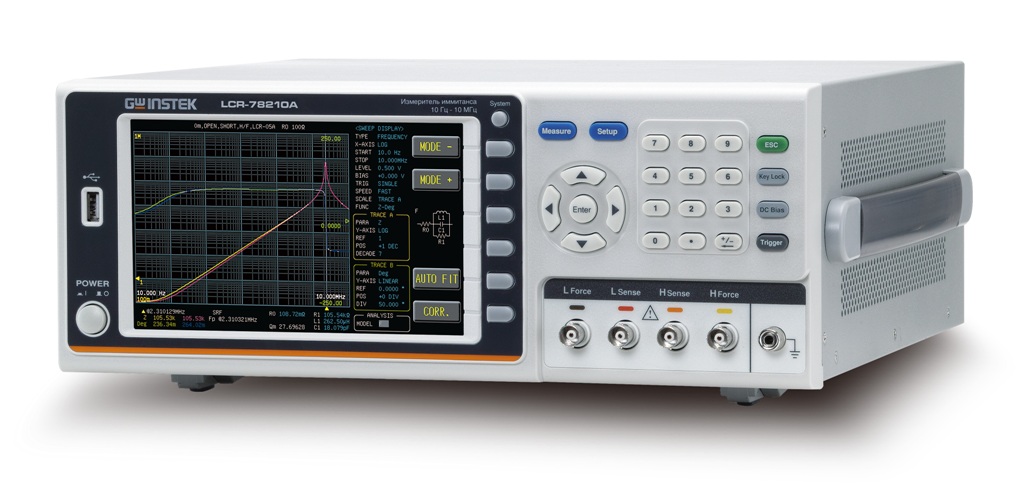

прецизионный анализатор компонентов для высокочастотных измерений характеристик радиодеталей (17 параметров). Непрерывное (по диапазону частот) и комплексное тестирование выводных компонентов, а также материалов и деталей поверхностного монтажа (SMD). Три типа калибровки (КЗ/ХХ/ Нагрузка), компенсация. Функция динамического анализа - графики (2 кривые одновременно), таблица (8 парам. х 15 шагов). Функция развертки при измерени параметра (до 267 точек). Автомасштабирование шкалы (Auto FIT), цифр. растяжка (Zoom ±). Парал./ последов. схема замещения при измерении. Выбор архитектуры эквивалентной схемы из 7 типов (сочетание компонентов в ИУ). Допусковый тест (Pass/Fail), источник внутр. пост. смещения ± 12В. Перекл. вых. импеданс - 25 Ом/ 100 Ом. Частота тест-сигнала

Интерфейс

GPIB, LAN, RS-232, USB (2)

Уровень тест сигнала

Перем. напряжение (АС) 10 мВ…2 В (≤1 МГц), 10 мВ…1 В (>3 МГц или при F≤ 1 МГц и Rвых=25 Ом). Перем. ток (АС) 100 мкА…20 мА (Rвых=100 Ом) / 200 мкА…40 мА (Rвых=25 Ом). Уровень пост. тест-сигнала (DC) до 1 Впост. (40 мА). Разрешение установки 1 мВ/ 10 мкА
