| Характеристики |
Параметры |
APPA 700B |

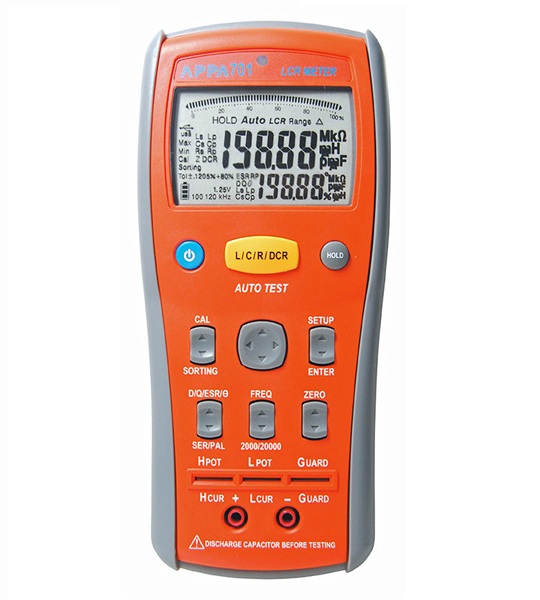

APPA 701 |
APPA 703 |
| Измерение RLC |
Сопротивление (R, Rdc) |
Пределы изм. 20 / 200 Ом / 2 / 20 / 200 кОм / 2 / 20 / 200 МОм; Макс. разрешение: 0,001 Ом |
| Емкость (C) |
2/ 20/ 200 нФ/ 2/ 20/ 200 мкФ/ 20 мФ; Разрешение: 0,1 пФ |
20/ 200 пФ/ 2/ 20/ 200 нФ/ 2/ 20/ 200 мкФ/ 20 мФ; Разрешение: 0,001 пФ |
| Индуктивность (L) |
2/ 20/ 200 мГн/ 2/ 20/ 200 Гн/ 2/ 20 кГн; Разреш.: 0,1 мГн |
20/ 200 мкГн/ 2/ 20/ 200 мГн/ 2/ 20/ 200 Гн/ 2/ 20 кГн; Разрешение: 0,001 мкГн |
| Добротность (Q) |
Диапазон: 2,000…2000; Разрешение: 0,001 |
Диапазон: 0,000…999; Разрешение: 0,001 |
| Тангенс угла потерь (D) |
Диапазон: 2,000…2000; Разрешение: 0,001 |
Диапазон: 0,000…999; Разрешение: 0,001 |
| Фазового сдвига (q) |
Диапазон: -90°…+90° Разрешение: 1° |
- |
Диапазон: -90°…+90° Разрешение: 1° |
| Погрешность измерения |
Базовая ±0,2% |
| Скорость измерения |
1,25 изм./сек. |
| Схема измерения |
Параллельная / последовательная |
| Тест сигнал |
Частота тест-сигнала |
100 Гц, 120 Гц, 1 кГц (фиксированные) |
100 Гц, 120 Гц, 1 кГц, 10 кГц (фиксированные) |
100 Гц, 120 Гц, 1 кГц, 10 кГц, 100 кГц (фиксированные) |
| Уровень тест-сигнала |
600 мВскз (фиксированный) |
| дополнительные функции |
Режим индикации измерений |
Абсолютное значение, D-измерение, Max/Min (APPA 703) |
| Режим сортировки |
10 фикс. номиналов (±0,1%, ±0,2%, ±0,25%, ±0,5%, 1%, 2%, 5%, 10%, 20%, (+80%/-20%)) |
| Интерфейс для связи с ПК |
USB (оптоизолированный) |
| Дисплей |
Тип индикатора |
ЖК индикатор содержит: основной экран (R, L, C), дополнительный экран (Q, D, q, ESR), индикатор параметров режима измерения |
| Формат индикации |
5 разрядов на основном экране (20.000) 5 разрядов на дополнительном экране |
| Общие данные |
Условия эксплуатации |
0°С…50°С и относительная влажность до 80% |
| Напряжение питания |
АА 4х1,5 В (непрерывная работа 80 ч) или сеть 220 В/50 Гц через адаптер 5 Впост (APPA 703) |
| Авто-отключение |
10 мин. |
| Габаритные размеры |
95х207х52 мм |
| Масса |
0,63 кг |
| Комплект поставки |
руководство по эксплуатации, батарея питания (4), кабель «банан-крокодил» (2), короткозамыкатель, магнитный держатель, только для APPA 703: 4-х проводный измерительный кабель с пробником-пинцетом (SMD), сетевой адаптер питания EU-700, кабель USB, ПО на CD. |
| Опции |
4-х проводный измерительный кабель c 4-мя крокодилами (DC-700 для APPA 700B / APPA 701 / APPA 703), для APPA 701 сетевой адаптер питания EU-700. |
