Артикул: Е7-30
|

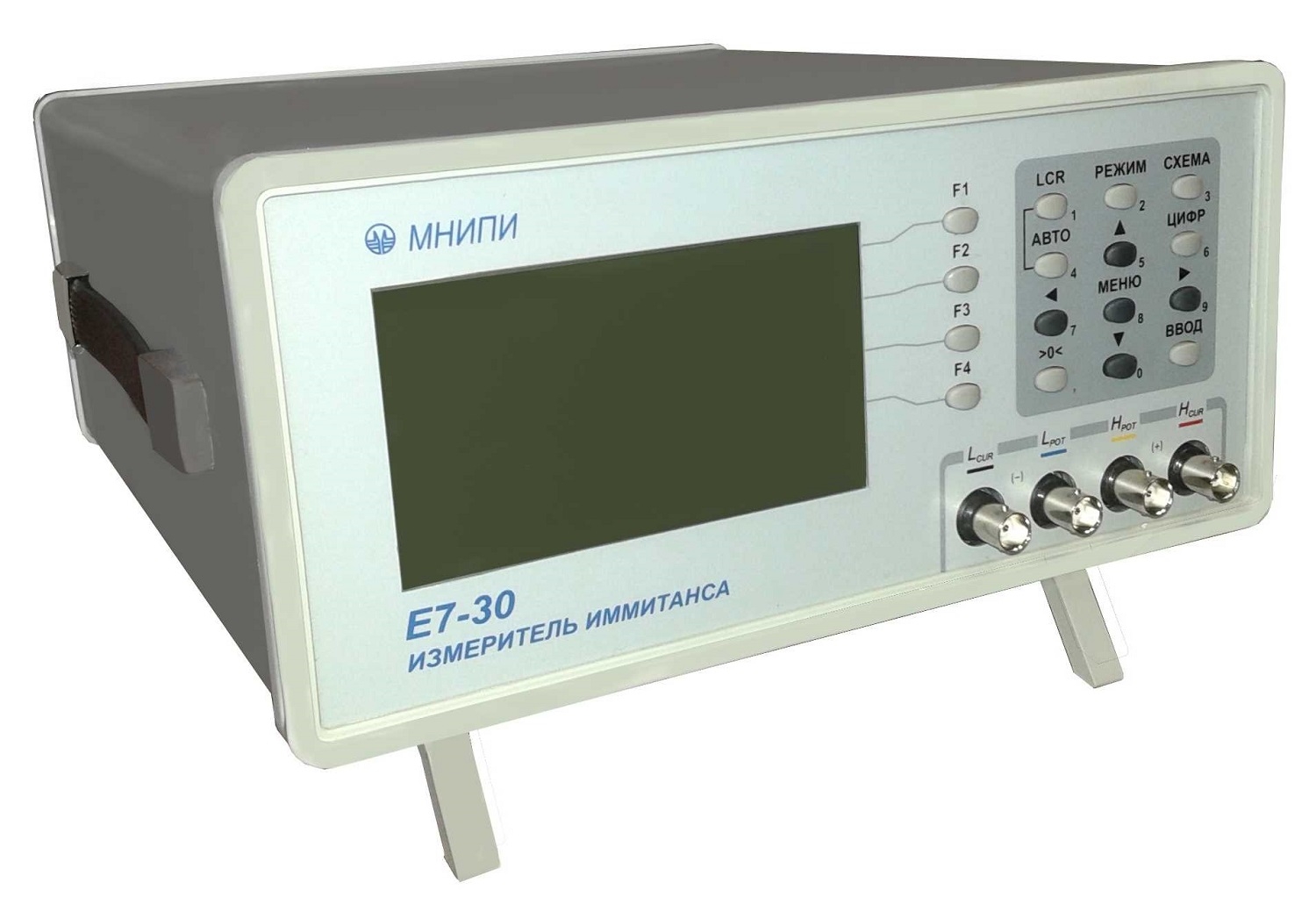

Назначение анализатора иммитанса Е7-30:
Анализатор иммитанса широкополосный Е7-30 предназначен для измерения параметров иммитанса электрорадиоэлементов (ЭРЭ) с базовой погрешностью 0.1% в диапазоне частот от 25 Гц до 3 МГц. Область применения - научные исследования, контроль электрических параметров ЭРЭ на предприятиях, в ремонтных мастерских, научных учреждениях.
Особенности анализатора иммитанса Е7-30:
Интерфейс USB 2.0 и RS-232;
Портативное питание;
Жесткие условия эксплуатации.
Параметры измеряемые анализатором иммитанса Е7-30:
Lp, Ls - индуктивность в параллельной, последовательной схеме замещения;
Сp, Cs - емкость в параллельной, последовательной схеме замещения;
Rp, Rs - активное сопротивление в параллельной, последовательной схеме замещения;
Х - реактивное сопротивление в последовательной схеме замещения;
G - активная проводимость в параллельной схеме замещения;
В - реактивная проводимость в параллельной схеме замещения;
tg δ - тангенс угла потерь (допускается обозначение D - фактор потерь);
Q - добротность;
|Z| - модуль комплексного сопротивления;
|Y|- модуль комплексной проводимости;
δ - угол фазового сдвига комплексного сопротивления.
Технические характеристики анализатора иммитанса Е7-30:
|
Параметр |
Значение |
|
Диапазоны измеряемых величин
|
|
|
Диапазон частот |
25 кГц - 3 МГц |
|
Уровень измерительного сигнала |
5 мВ - 1 В |
|
Напряжение смещения |
0 - 40 В |
|
Емкость Cs Cp |
(10-15...1) Ф |
|
Индуктивность Ls Lp |
(10-9...104) Гн |
|
Активное cопротивление Rs Rp |
(10-5...109) Ом |
|
Проводимость |
(10-11...10) См |
|
Угол фазового сдвига комплексного сопротивления |
-90°...+90° |
|
Общие характеристики
|
|
|
Интерфейс |
USB 2.0, RS-232 |
|
Формат индкации |
5 десятичных разрядов |
|
Габаритные размеры |
270x134x320 мм |
|
Масса |
5 кг |
Комплект поставки Е7-30
|
№ |
Наименование |
Количество |
|
1 |
Анализатор иммитанса Е7-30 |
1 |
|
2 |
Руководство по эксплуатации |
1 |
|
