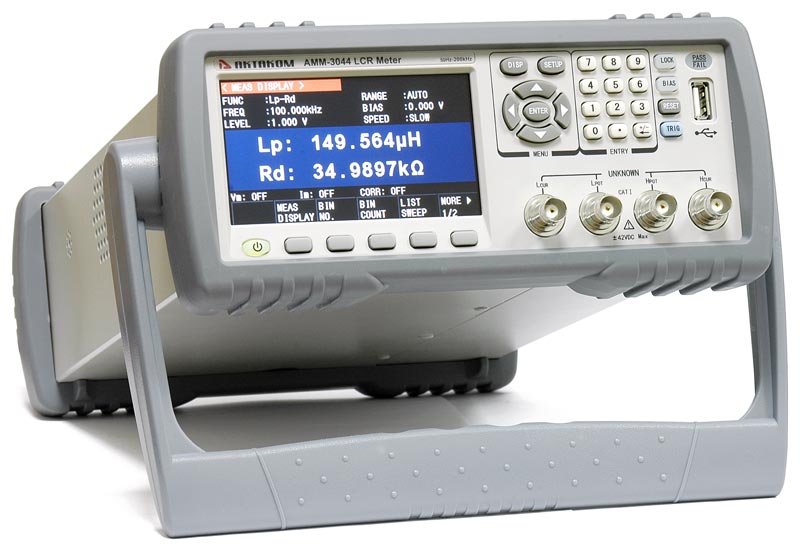

Прецизионный анализатор компонентов АКТАКОМ АММ-3044 (LCR-метр) обладает высокой точностью измерения (0,05%) и функциональностью, позволяет проводить измерения на 37 точках с тестовой частотой от 50 Гц до 200 кГц. Анализатор компонентов АММ-3044 имеет встроенный компаратор на 10 ячеек, возможность работы по списку и широкие возможности по подключению к ПК.
Особенности АКТАКОМ АММ-3044:
Цифровой RLC -метр.
Тестовая частота 50 Гц..200 кГц. 15025 тестовых частот.
Базовая погрешность 0,05%.
Емкость (C) 0,00001 пФ-10 Ф,
индуктивность (L) 0,00001 мкГн-100 кГн,
сопротивление (Z, R, X, DCR) 0,00001 Ом-100 МОм,
проводимость (Y, G, B) 0,00001 мкСм-100 См,
добротности (Q) 0,00001-99999,9,
тангенса угла потерь (D) 0,00001-10,
фазовый угол, отклонение%. Посл. и параллельная схема замещения.
Список свипирование 201 точка.
Выбор внутр.импеданса (AC): 30 Ом, 100 Ом.
Компаратор. Внутр. память -100 установок.
Сохранение на USB.
Интерфейсы RS-232C, USB, HANDLER, GPIB (опция).
ЖК-цветной 6 разрядов.
Габариты 235 х 105 х 360 мм,
масса 3,6 кг
Технические характеристики АКТАКОМ АММ-3044:
|
Характеристика |
|
Значение |
|---|---|---|
|
Измеряемые (тестируемые) параметры |
|Z|, |Y|, C, L, X, B, R, G, D, Q, θ, DCR, Vdc-Idc |
|
|
Базовая точность измерения LCR |
0,05% |
|
|
Частотные характеристики тестового сигнала |
Тестовая частота |
50 Гц...200 кГц (37 точек) |
|
Наилучшее разрешение |
0,01 Гц |
|
|
Точность установки |
0,01% |
|
|
Уровень тестового сигнала AC |
Напряжение тестового сигнала |
10 мВ...2 Вскз (режим Normal, ALC OFF) |
|
Разрешение |
10 мВ |
|
|
Точность |
±(10% Uуст + 2 мВ) (режим Normal, ALC OFF) |
|
|
Ток тестового сигнала |
100 мкА...20 мАскз (режим Normal, ALC OFF) |
|
|
Разрешение |
100 мкА |
|
|
Точность |
±(10% Iуст + 10 мкА) (режим Normal, ALC OFF) |
|
|
Мониторинг уровня тестового сигнала DCR |
Диапазон напряжения |
0,01 мВ...2 Вскз |
|
Точность мониторинга |
±3% Uсчит + 0,5 мВ) для 5 мВ...2 Вскз ±12% Uсчит + 0,1 мВ) для 0,01 мВ...5 мВскз |
|
|
Диапазон тока |
0,001 мкА…20 мАскз |
|
|
Точность мониторинга |
±3% Iсчит + 5 мкА) для 50 мкА...20 мАскз ±12% Uсчит + 1 мкА) для 0,001 мкА...50 мкАскз |
|
|
Вых. импеданс |
30 Ом, 100 Ом выбираемый |
|
|
Время измерения (без учета времени изменения значения на дисплее) при частоте более 10 кГц |
Быстрое: 75 изм/с Среднее: 11 изм/с Медленное: 2,7 изм/с |
|
|
Диапазон измерения LCR параметров |
|Z|, X, R, DCR |
0,00001 Ом...99,9999 МОм |
|
|Y|, B, G |
0,00001 мкСм..99,9999 См |
|
|
C |
0,00001 пФ...9,99999 Ф |
|
|
L |
0,00001 мкГн...99,9999 кГн |
|
|
D |
0,00001...9,99999 |
|
|
Q |
0,00001...99999,9 |
|
|
θ (град) |
-179,999°...179,999° |
|
|
θ (рад) |
-3,14159...3,14159 |
|
|
Схема замещения |
последовательная, параллельная |
|
|
Выбор диапазона |
Ручной, автоматический |
|
|
Режим запуска |
Внутренний, ручной, внешний, по шине |
|
|
Усреднение |
1...255 |
|
|
Математические операции |
ΔABC, Δ% |
|
|
Установка задержки |
0...60с, разрешение 1 мс |
|
|
Компаратор |
10 ячеек сортировки, BIN1...BIN9; доп.ячейки NG, AUX, счетчик ячеек, выход PASS/FAIL на передней панели, LED индикатор |
|
|
Список свипирования |
201 точка, частота, AC напряж. /ток, смещение, пределы, внутренний /внешний источник |
|
|
Внутренняя память |
40 групп настроек |
|
|
Внешняя USB память |
файлы настроек, CSV файлы |
|
|
Интерфейсы |
HANDLER, USB, RS-232C; GPIB (опция) на задней панели USB host на передней панели |
|
|
Дисплей |
цветной ЖК TFT, 6 разрядов (макс. отобр. 999999), |
|
|
Рабочая температура /влажность |
0°С...40°С, ≤75%RH |
|
|
Питание |
99 В...121 В, 198 В...242 В; 47 Гц...63 Гц |
|
|
Макс. потребляемая мощность |
80 ВА |
|
|
Габаритные размеры (ш х в х г ) |
235 х 105 х 360 мм |
|
|
Вес |
Около 3,6 кг |
|
Стандартная комплектация:
Анализатор компонентов
4-проводные щупы Кельвина
4-проводный тестовый зажим
Калибровочная пластина
Запасные предохранители
Кабель питания
Руководство по эксплуатации
|
