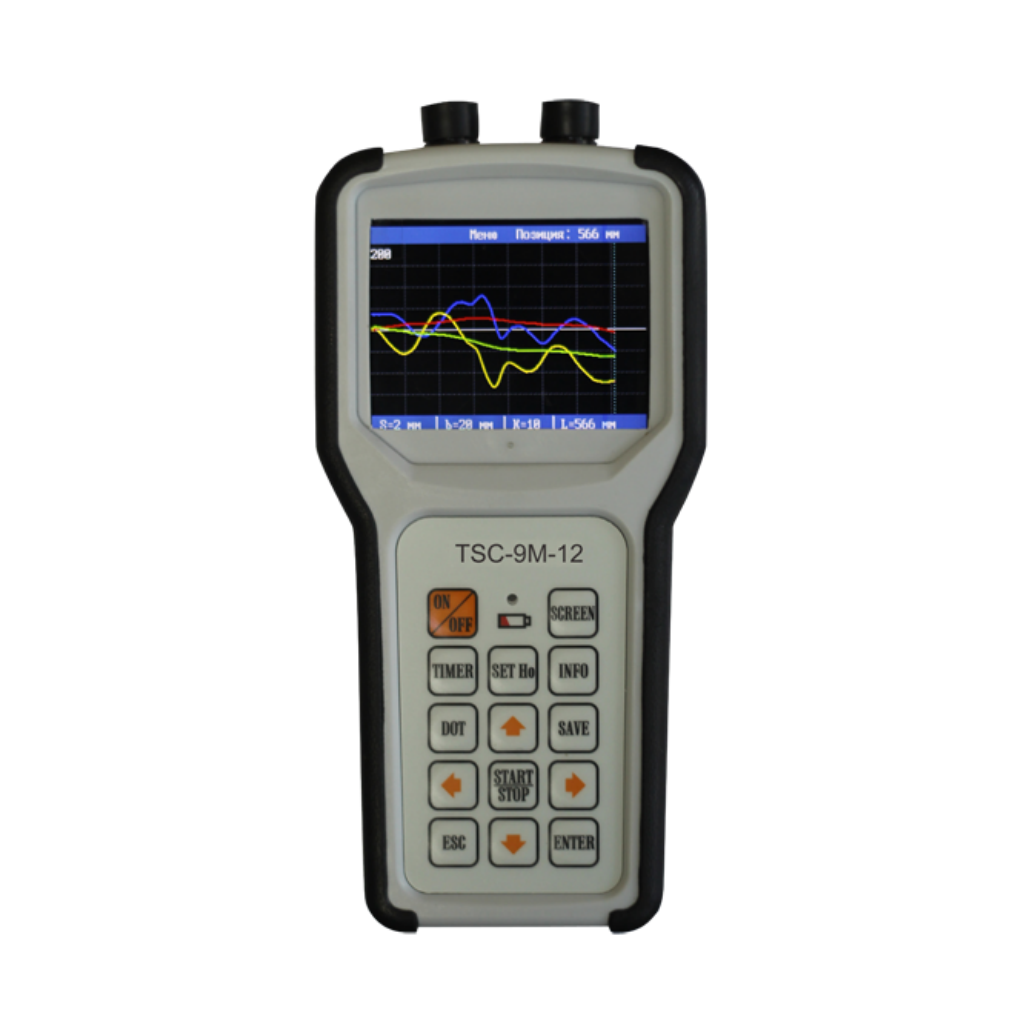

Измеритель концентрации напряжений ИКН-9М-12

ИКН - система измерения, регистрации и обработки данных диагностики напряжённо-деформированного состояния оборудования и конструкций с использованием метода магнитной памяти металла.

Приборы типа ИКН выпускаются серийно. По принципу работы они являются специализированными многоканальными феррозондовыми магнитометрами. Напряженность магнитного поля Нр на шкалах приборов проградуирована в А/м (Ампер/метр). Длина регистрируемого перемещения датчика проградуирована в мм (миллиметрах).

Приборы типа ИКН являются уникальными средствами измерений и имеют ряд существенных отличий от производимых в России и за рубежом измерителей напряженности магнитного поля (магнитометров) на основе феррозондовых преобразователей. Их уникальность заключается как в функциональном назначении (определение зон концентрации напряжений - основных источников развития повреждений оборудования), так и в конструктивных специфических особенностях, заметно выделяющих их среди известных магнитометров.

Отличительные особенности приборов типа ИКН:

• многоканальность (одновременно производится измерение поля Hp по нескольким каналам);

• наличие специализированных сканирующих устройств для контроля различного оборудования (18 типов), позволяющих со скоростью до 0,5 м/сек снимать показания напряженности поля и длины объекта контроля (все сканирующие устройства защищены российскими и международными патентами);

• возможность проведения автоматической обработки результатов контроля непосредственно на объекте (используя установленное на приборе программное обеспечение);

• наличие энергонезависимой памяти (flash-памяти) для записи результатов контроля на объекте и возможность передачи данных на компьютер;

• возможность записи параметров контроля с заданной частотой в единицу времени (режим "таймера"), что позволяет выполнять контроль при движении изделий относительно датчиков (контроль вращающихся элементов, движущихся тросов и канатов, контроль рельс при движении вагона-дефектоскопа и т.д.);

• наличие в комплекте поставки программного обеспечения "МПМ-Система 4", предназначенного для углубленной обработки результатов контроля на компьютере под Windows 7/8/10.

ИКН-9М-12 имеет следующие конструктивные и функциональные отличия от других приборов типа ИКН:

• от 2 до 4 каналов измерения;

• микропроцессор 16 бит;

• ёмкость оперативной памяти 2 Мб;

• блок flash-памяти 256 Мб для записи результатов контроля на объекте в течение 15 дней без сброса информации на компьютер;

• специальная клавиатура с 14 функциональными кнопками;

• цветной жидкокристаллический экран с разрешением 320х240 точек для отображения графической информации непосредственно при контроле оборудования;

• габаритные размеры 165х83х32 мм;

• масса с аккумуляторными батареями 0,4 кг;

• питание от встроенных аккумуляторов DC 5В.

Общие технические характеристики приборов ИКН:
