Артикул: ПрофКиП Р40116
|

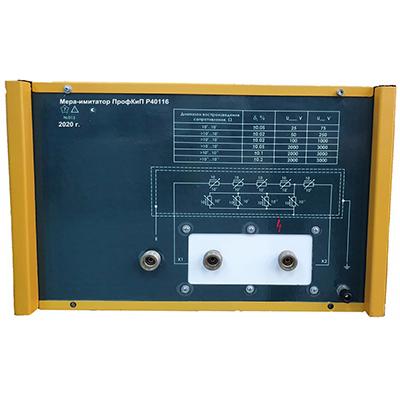

Мера-Имитатор ПрофКиП Р40116
Меры-имитаторы ПрофКиП Р40116 предназначены для воспроизведений электрического сопротивления постоянному току. Конструктивно меры состоят из последовательно соединенных равно номинальных прецизионных резисторов, установленных в каждой декаде.

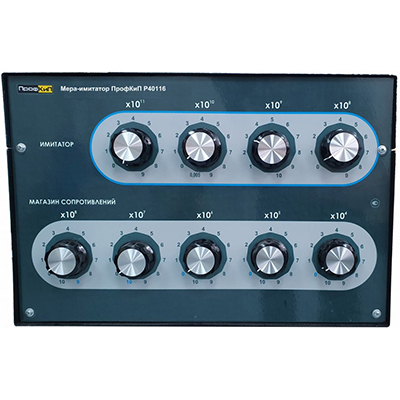

При воспроизведении значений электрического сопротивления постоянному току в диапазоне от 1·104 до 1·109 Ом меры представляют собой магазины сопротивлений, состоящие из пяти декад, обозначенных на лицевой панели «х104», «х105», «х106», «х107», «х108» возле соответствующих переключателей. При воспроизведении значений электрического сопротивления постоянному току в диапазоне от 1·109 до 1·1012 Ом меры подключаются по трехзажимной схеме включения. При этом меры представляют собой имитатор электрического сопротивления, выполненный по схеме «звезда», с фиксированными номинальными значениями сопротивления двух из трех ее лучей, устанавливаемыми переключателями декад «х107» и «х108» магазина сопротивления меры.
Отличительные особенности:
Технические характеристики меры-имитатора ПрофКиП Р40116:
| Диапазон воспроизведений электрического сопротивления, Ом | |
| - при двухзажимном подключении | от 1·104 до 1·109 |
| - при трехзажимном подключении | от 1·109 до 1·1012 |
| Пределы допускаемой относительной погрешности воспроизведений электрического сопротивления, % | |
| в диапазоне: | |
| - от 104 до 105 | ±0,05 |
| - от 105 до 107 | ±0,02 |
| - от 107 до 108 | ±0,05 |
| - от 108 до 1010 | ±0,1 |
| - от 1010 до 1012 | ±0,2 |
| Пределы допускаемого относительного отклонения действительного значения воспроизводимого электрического сопротивления от номинального значения за год, % | |
| в диапазоне: | |
| - от 104 до 105 | ±0,05 |
| - от 105 до 107 | ±0,02 |
| - от 107 до 108 | ±0,05 |
| - от 108 до 1010 | ±0,1 |
| - от 1010 до 1012 | ±0,2 |
| Номинальное/максимальное значение напряжения при включении не менее одной ступени декады, В | |
| в диапазоне: | |
| - от 104 до 105 | |
| - от 105 до 107 | 25/75 |
| - от 107 до 108 | 50/250 |
| - от 108 до 1010 | 100/1000 |
| - от 1010 до 1012 | 2000/3000 |
| Габаритные размеры (высота×ширина×длина), мм, не более | 270×380×390 |
| Масса, кг, не более | 13 |
| Условия эксплуатации: | |
| – температура окружающей среды, ºС | от +18 до +22 |
| – относительная влажность, % | от 30 до 80 |
| – атмосферное давление, кПа | от 84 до 106 |
Комплект поставки:
|
