Артикул: АКИП-2202
|

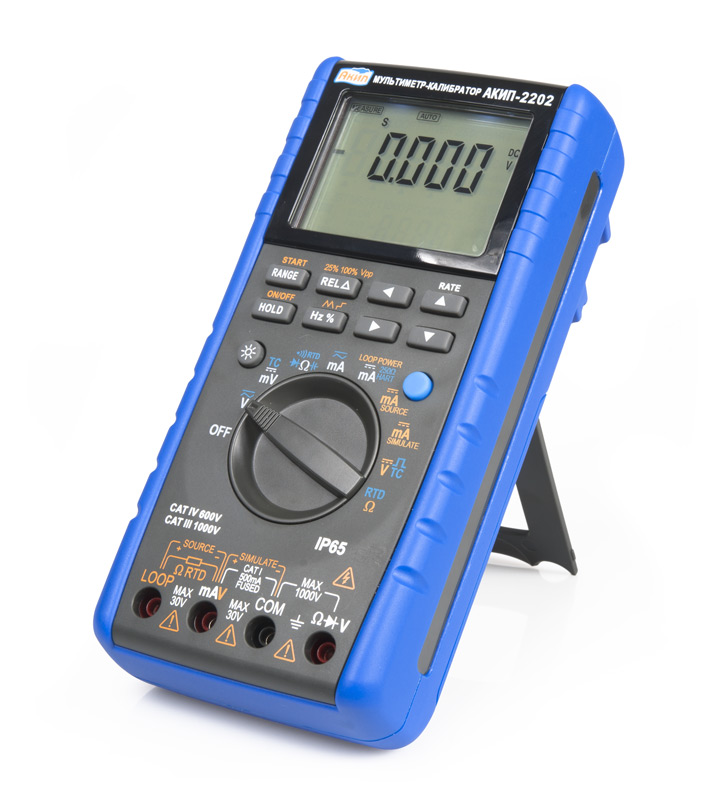

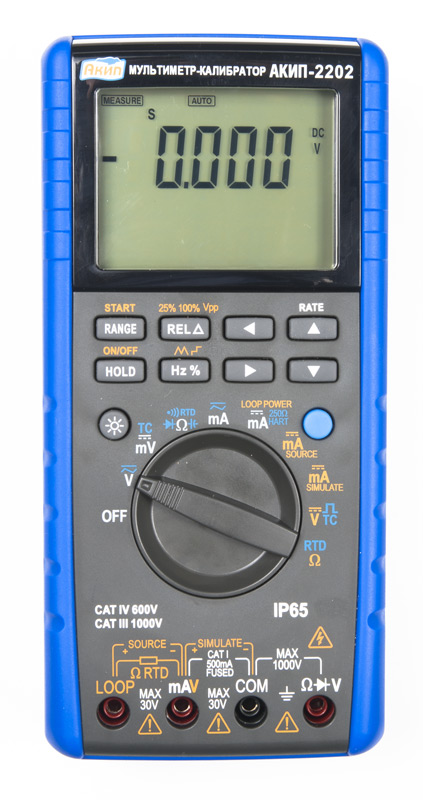

Описание мультиметра-калибратора АКИП-2202:
Мультиметр-калибратор процессов АКИП-2202 объединяет в себе два наиболее часто используемых любым техническим специалистом прибора. Он представляет собой комбинацию цифрового мультиметра и универсального калибратора петли тока в одном портативном корпусе. В отличие от предыдущей модели в серии в режиме «Мультиметр» прибор дополнительно оснащен функцией измерения ёмкости/ C до 100 мФ.
Применение АКИП-2202 исключает необходимость иметь под рукой при диагностике и эксплуатационном контроле набор других тестеров и специализированных приборов для отладки.
Калибратор АКИП-2202 поддерживает функцию калибровки петли при использовании внешнего источника постоянного тока 24 В. Встроенный резистор 250 Ом позволяет осуществлять калибровку HART-устройств (использовать как калибратор токовой петли). Данный режим востребован при проведении испытаний датчиков и передающих устройств, а также других преобразователей из номенклатуры вторичной аппаратуры.
Диагностика датчиков облегчена генерированием сигнала с автоматическим линейно-пилообразным и дискретно нарастающим изменением уровня. Быстрая проверка линейности параметров возможна с помощью встроенной функции нарастания в диапазоне 25%...100% с шагом 25% (по току).
Особенности мультиметра-калибратора АКИП-2202:
Малогабаритный комбинированный прибор «2 в 1»: мультиметр и калибратор петли (имитатор сигналов от первичных преобразователей для калибровки вторичной аппаратуры);
Базовая погрешность 0,1% (DCV);
Измерительные функции («мультиметр»): постоянное и переменное напряжение (DCV/ ACV), постоянный и переменный ток (DCA/ ACA), сопротивление, частота, коэффициент заполнения, ёмкость, прозвонка, тест диодов, температура (термопара/ термосопротивление RTD), автоматическая компенсация холодной стороны термопары;
Режим относительных измерений (Rel/Δ);
Выходные функции («источник»): постоянное напряжение (DCV), постоянный ток (DCA), сопротивление, частота (набор прямоугольных импульсов), термопара, термосопротивление, калибратор петли тока с внешним источником 24 В (XMT), встроенный резистор 250 Ом (HART), автоматическая компенсация холодной стороны термопары;
ЖК-экран (две шкалы), максимальная индикация 5 знаков (ток), до 20 изм/с;
Подсветка дисплея, индикация перегрузки (OL);
Батарейное питание, индикатор заряда батарей;
Функция автоматического отключения питания;
Безопасность: до 600 В/ кат IV, до 1000 В/ кат III;
Пыле-, влагозащищенное исполнение (IP65).
Технические характеристики мультиметра-калибратора АКИП-2202:
|
Предел |
Диапазон измерений |
Разрешение |
Погрешность |
|
|
ФУНКЦИЯ "ИЗМЕРЕНИЕ" (МУЛЬТИМЕТР) |
||||
|
Постоянное напряжение, DCV |
||||
|
50 мВ |
- 55 мВ...55 мВ |
0,01 мВ |
0,1%+4 емр* |
|
|
500 мВ |
- 550 мВ...550 мВ |
0,1 мВ |
0,1%+4 емр |
|
|
5 В |
- 5,5 В...5,5 В |
1 мВ |
||
|
50 В |
- 55 В...55 В |
10 мВ |
||
|
500 В |
- 550 В...550 В |
0,1 В |
||
|
1000 В |
- 1000 В...1000 В |
1 В |
||
|
Переменное напряжение1, ACV (20 - 1000 Гц) |
||||
|
5 В |
0...5,500 В |
1 мВ |
0,5%+4 емр (< > |
|
|
5%+4 емр (> 400 Гц) |
||||
|
50 В |
0...55,00 В |
10 В |
0,5%+4 емр |
|
|
500 В |
0...550,0 В |
0,1 В |
||
|
1000 В |
0...750 В |
1 В |
||
|
Постоянный ток, DCA |
||||
|
50 мА |
- 55,000 мА ... 55,000 мА |
0,001 мА |
0,1%+5 емр |
|
|
500 мА |
- 500,00 мА...500,00 мА |
0,01 мА |
||
|
Переменный ток, ACA (20-1000 Гц) |
||||
|
50 мА |
0...55,000 мА |
0,001 мА |
0,5%+10 емр |
|
|
500 мА |
0...500,00 мА |
0,01 мА |
||
|
Частота, F2 (от 0,7 Вскз) |
||||
|
10 Гц |
0...9,9999 Гц |
0,0001 Гц |
0,02%+4 емр |
|
|
100 Гц |
0...99,999 Гц |
0,001 Гц |
||
|
1 кГц |
0...999,99 кГц |
0,01 Гц |
||
|
10 кГц |
0...9,99 99 кГц |
0,0001 кГц |
||
|
100 кГц |
0...99,999 кГц |
0,001 кГц |
||
|
Сопротивление, R |
||||
|
400 Ом |
0...400 Ом |
0,1 Ом |
0,2%+4 емр |
|
|
4 кОм |
0 ...4 кОм |
1 Ом |
||
|
40 кОм |
0...40 кОм |
0,01 кОм |
||
|
400 кОм |
0...400 кОм |
0,1 кОм |
||
|
4 МОм |
0...4,00 МОм |
1 кОм |
||
|
50 МОм |
0...50,0 МОм |
1 МОм |
1%+4 емр |
|
|
Ёмкость, C |
||||
|
10 нФ |
0...11 нФ |
0,01 нФ |
5%+50 емр |
|
|
100 нФ |
0...110 нФ |
0,1 нФ |
5%+5 емр |
|
|
1000 нФ |
0...1100 нФ |
1 нФ |
||
|
10 мкФ |
0...11 мкФ |
0,01 мкФ |
||
|
100 мкФ |
0...110 мкФ |
0,1 мкФ |
||
|
1000 мкФ |
0...1100 мкФ |
1 мкФ |
||
|
10 мФ |
0...11 мФ |
0.01 мФ |
5%+50 емр |
|
|
100 мФ |
0...110 мФ |
0,1 мФ |
||
|
Коэффициент заполнения |
||||
|
Duty% |
10%...90% |
0,1% |
1% |
|
|
Тест диодов |
||||
|
2 В |
- |
0,001 В |
1%+10 емр |
|
|
Прозвонка (On/ Off) |
||||
|
500 Ом |
- |
0,1 Ом |
≤ 50 Ом |
|
|
Измерение температуры с помощью термопар, Tc |
||||
|
R |
- 40...1760 °C |
1 °C |
0,5%+3 емр (<=100 > 0,5%+2 емр (>100 °C) |
|
|
S |
- 200...1760 °C |
|||
|
B |
400...1800 °C |
|||
|
K |
- 200...1350,0 °C |
0,5%+2 емр (<=-100 > 0,5%+1 емр (>-100 °C) |
||
|
E |
- 200...700,0 °C |
|||
|
J |
- 200...950,0 °C |
|||
|
T |
- 200 ...400,0 °C |
|||
|
N |
- 200...1300,0 °C |
|||
|
Измерение температуры с помощью термосопротивления, RTD |
||||
|
PT100 |
- 200...850 °C |
1 °C |
0,5%+3 емр |
|
|
Cu50 |
- 50...150 °C |
|||
|
* - ед. младшего разряда |
||||
|
ФУНКЦИЯ "КАЛИБРАТОР" (ИСТОЧНИК) |
||||
|
Предел |
Диапазон |
Разрешение |
Погрешность |
Примечание |
|
Постоянное напряжение, DCV |
||||
|
100 мВ |
- 10 мВ...110 мВ |
10 мкВ |
0,2%+4 емр |
Вых. Imax 0,5 мА |
|
1000 мВ |
- 0,100 мВ...1100 мВ |
100 мкВ |
Вых. Imax 2 мА |
|
|
10 В |
- 1,000 В...11,000 В |
1 мВ |
Вых. Imax 5 мА |
|
|
Постоянный ток, DCA |
||||
|
30 мА |
0 мА...33,000 мА |
1 мкА |
0,2%+4 емр |
20 мА, макс. 1кОм 30 мА, макс. 600 Ом |
|
Питание петли тока, LOOP |
||||
|
24 В пост (макс. I вых 35 мА) |
не прим. |
10% |
Вых. Imax 35 мА |
|
|
Частота* (1,00...11 Вп-п) |
||||
|
100 Гц |
1,0...110,0 Гц |
0,1 Гц |
0,2%+2 емр |
Прямоугольная форма, скважность 50% |
|
1 кГц |
0,1...1,100 кГц |
1 Гц |
||
|
10 кГц |
1,0...11,0 кГц |
0,1 кГц |
||
|
Имитация сопротивления |
||||
|
400 Ом |
0 Ом...400,0 Ом |
0,1 Ом |
0,2%+4 емр |
диапазон тестового тока ±0,5...3 мА3 |
|
Имитация статической характеристики термопары |
||||
|
R |
- 40...1760 °C |
1 °C |
0,2%+3 емр 0,2%+2 емр |
(<100 > |
|
S |
- 200...1760 °C |
|||
|
B |
400...1800 °C |
(>100 °C) |
||
|
K |
- 200...1370,0 °C |
0,1 °C |
0,2%+20 емр 0,5%+10 емр |
(<=-100 > |
|
E |
- 200...1000,0 °C |
|||
|
J |
- 200...1200,0 °C |
|||
|
T |
- 200 ...400,0 °C |
(>-100 °C) |
||
|
N |
- 200...1300,0 °C |
|||
|
Имитация статической характеристики термосопротивления |
||||
|
PT100 |
- 200...850 °C |
0,1 °C |
0,2%+6 емр |
тестовый ток ± 1 мА |
|
Cu50 |
- 50...150 °C |
|||
|
Примечание: 1 - измерение TRMS – сигнал произвольной формы; 2 - при измерени частоты <3 > 3 - при токе 0,1...0,5 мА к эмулируемому значению сопротивления добавляется доп. погрешность (0,1 Ом); * выдается набор прямоугольных импульсов заданной частоты и амплитуды в диапазоне допустимых настроек. |
||||
|
Параметр |
Значение |
|||
|
Общие характеристики |
||||
|
Питание |
6 В (4 шт. х 1,5 В, тип АА/ LR6) |
|||
|
Условия эксплуатации |
0... 40 °C (≤85%) |
|||
|
Условия хранения |
-20... +600 °C (≤ 90%) |
|||
|
Время прогрева |
10 мин |
|||
|
Исполнение |
МЭК 61010-1; максимальное напряжение вход – до 1000 Впик; выход – до 30В макс. (пост), класс IP65 |
|||
|
Дисплей |
ЖКИ, 68 х 50 мм (2-х строчный) |
|||
|
Скорость измерений |
20 изм/с («Быстро»/ F), 5 изм/с («Медл.»/ S) |
|||
|
Подсве тка |
Есть (10 с – зав. уставка), регулируется, предусмотрена возможность блокировки |
|||
|
Автовыключение |
10 минут (APO – зав. уставка), регулируется, предусмотрена возможность блокировки |
|||
|
Ресурс батарей |
100 ч (для всех измерений), режим Источник - 50ч, режим эмуляции т/петли (Source) - 2,5 ч |
|||
|
Габаритны размеры |
206 х 97 х 60 мм |
|||
|
Масса |
500 г. |
|||

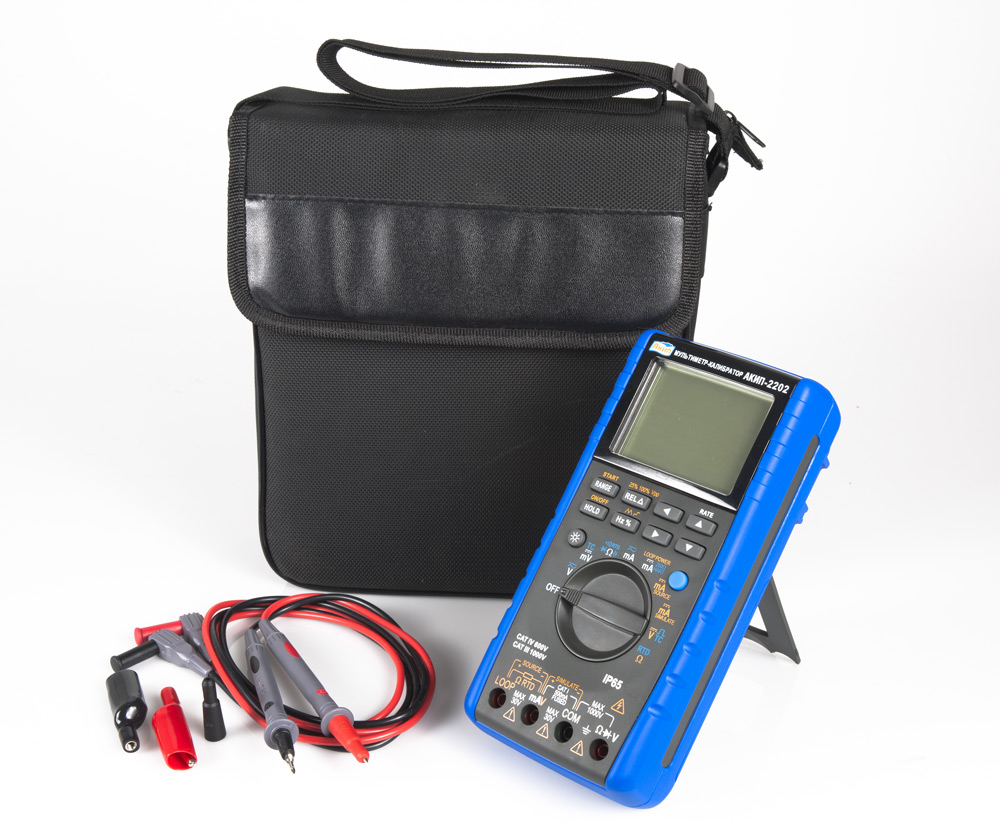

Комплект поставки АКИП-2202
| № | Наименование | Количество |
| 1 | Мультиметр-калибратор АКИП-2202 | 1 |
| 2 | Измерительный провод красный | 1 |
| 3 | Измерительный провод черный | 1 |
| 4 | Пластиковые съемные наконечники | 2 |
| 5 | Зажим крокодил в резиновой изоляции красный | 1 |
| 6 | Зажим крокодил в резиновой изоляции черный | 1 |
| 7 | Предохранитель | 2 |
| 8 | Инструкция по эксплуатации (на CD-диске) | 1 |
|
