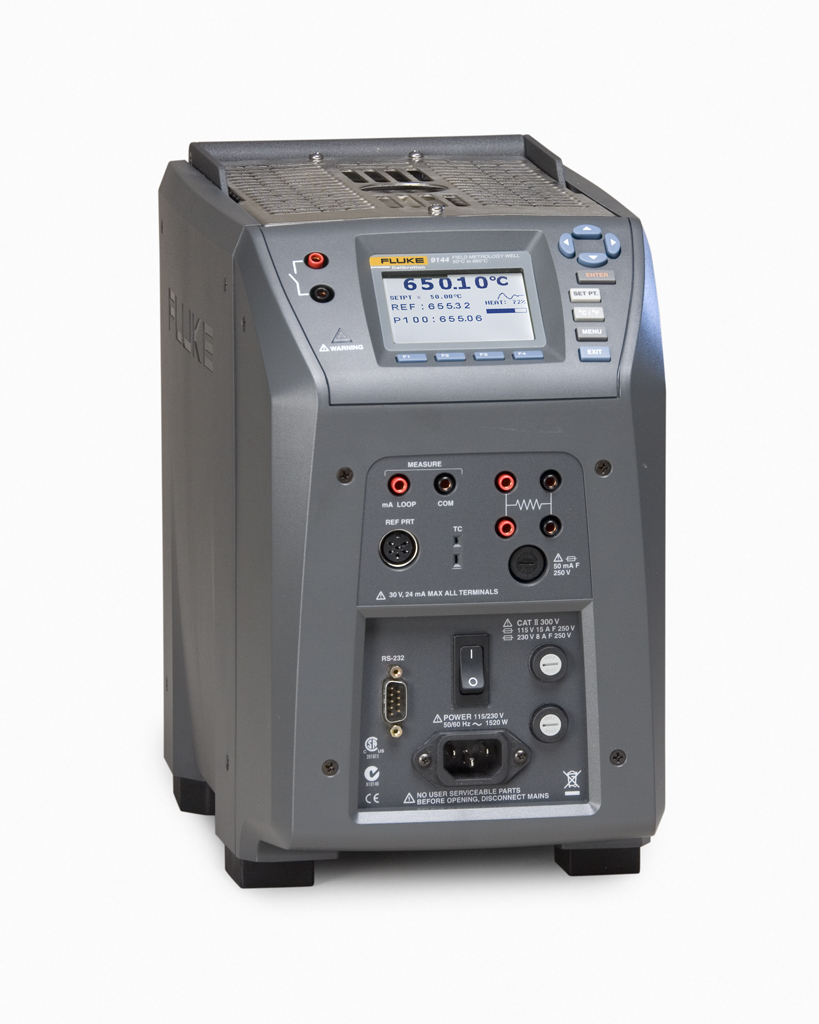

9144-RU-P-256 Полевой сухоблочный термостат, от 50 до 660 °C, с 9144-INSX, с Process Electronics(Россия)
Компактные сухоблочные калибраторы для крупных полевых испытаний
Новая серия полевых сухоблочных термостатов 914X Field Metrology Well поднимает характеристики до уровня, требуемого в промышленной среде, за счет максимизации портативности, скорости работы и фукнциональности практически без ущерба для метрологических показателей.
Полевые сухоблочные термостаты содержат множество функций и чрезвычайно просты в использовании. Они компактны, обладают небольшим весом. Контрольные точки температуры достигаются быстро и при этом остаются точными, однородными и стабильными. Эти промышленные температурные калибраторы замкнутой системы оптимальны для калибровки цепей первичных датчиков, калибровки методом сличения или простых проверок термопар. С использованием опции «процесса» отпадает необходимость в транспортировке дополнительных инструментов к месту полевых испытаний. Этот дополнительный встроенный двухканальный измеритель отображает сопротивление, напряжение и ток 4 – 20 мА с источником питания замкнутой цепи 24 В. Также в нем имеются встроенные средства автоматизации и документирования. Совместно эти три модели – 9142, 9143 и 9144 (каждая с опцией «процесса») – покрывают широкий диапазон температур от –25 до 660 °C.
Полевые сухоблочные термостаты Field Metrology Well разработаны с учетом использования в промышленных условиях. Они весят менее 8,2 кг и весьма компактны, что позволяет их легко транспортировать к месту использования. Будучи оптимизированными по быстродействию, полевые сухоблочные термостаты Field Metrology Well охлаждаются до –25 °C за 15 минут и нагреваются до 660 °C также за 15 минут.
Условия полевых испытаний, как правило, нестабильны и характеризуются значительными вариациями температуры. Каждый полевой сухоблочный термостат Field Metrology Well имеет встроенную систему градиентной компенсации температуры (заявка на патент), которая корректирует параметры управления для обеспечения стабильных показателей в нестабильных средах. По сути, все спецификации гарантированы в диапазоне температур окружающей среды от 13 до 33 °C.
Легкие, портативные и быстрые
Охлаждение до –25 °C за 15 минут и нагрев до 660 °C за 15 минут
Встроенный двухканальный измеритель для ПТС, термометра сопротивления, термопар с током 4 – 20 мА
Подлинная эталонная термометрия с точностью до ±0,01 °C
Встроенные средства автоматизации и документирования
Показатели метрологического уровня в отношении стабильности, равномерности и загрузки
Встроенные функции для калибровочных работ с большой нагрузкой и обычных приложений
Вне зависимости от того, необходимо ли вам откалибровать преобразователи на 4 – 20 мА или единственный термостатический переключатель, полевой сухоблочный термостат Field Metrology Well является идеально подходящим решением. Наличие трех моделей с общим диапазоном от –25 °C до 660 °C делает это семейство сухоблочных термостатов применимым к калибровке самых разнообразных типов датчиков. Опциональная версия для «процесса» (модели 914X-X-P) содержит востренный двухканальный измеритель температуры, который снимает показания с ПТС, термометра сопротивления, термопар и преобразователей на 4 – 20 мА и включает источник напряжения замкнутой цепи 24 В для питания преобразователей.
Каждая версия «процесса» совместима с эталонным платиновым термометром сопротивления МТШ-90. Встроенный измеритель обладает точностью в диапазоне от ± 0,01 °C до ± 0,07 °C в зависимости от измеряемой температуры. Эталонные ПТС для полевых сухоблочных термостатов Field Metrology Well имеют калибровочные константы, хранящиеся в микросхеме памяти, расположенной внутри корпуса датчика. Благодаря этому датчики могут использоваться взаимозаменяемо. Пользователь может переключить второй канал на использование двух-, трех- и четырехпроводных термометров сопротивления, термопар или преобразователей на 4 – 20 мА. Для калибровки методом сличения вам больше нет необходимости транспортировать к месту испытаний большое число инструментов. Полевые сухоблочные термостаты Field Metrology Well объединяют в себе все необходимые функции.
Традиционный подход к калибровке температурных преобразователей заключается в том, что калибровке подвергается только электронная составляющая, в то время как сам термочувствительный элемент в этом процессе не участвует. Однако, согласно исследованиям, в типичном случае около 75 % погрешности преобразователя приходится на термочувствительный элемент. Таким образом, важную роль начинает играть калибровка всей цепи, включающей термочувствительный элемент и электронные схемы.
Опция «процесса» полевых сухоблочных термостатов Field Metrology Well значительно упрощает калибровку цепей преобразователей. Термочувствительный элемент преобразователя помещается в скважину вместе с эталонным ПТС, а электронная схема преобразователя подключается к передней панели инструмента. С помощью источника питания цепи 24 В вы можете запитать преобразователь и измерить ток его электрических схем, проводя в это время установку и измерение температуры в полевом сухоблочном термостате Field Metrology Well. Такой подход позволяет описывать характеристики прибора до и после калибровки с помощью одного калибровочного инструмента.
Все полевые сухоблочные термостаты Field Metrology Well допускают два режима автоматизированных испытаний тепловых реле – с автоматической и ручной настройкой. При автоматической настройке требуется ввести только номинальную температуру срабатывания реле. С этим единственным параметром устройство проведет процедуру калибровки, состоящую из трех циклов, и отобразит окончательные данные о температуре мертвой зоны на дисплее. Если вам необходимо настроить скорость отслеживания нагрузки или провести дополнительные циклы, вы можете воспользоваться режимом ручной настройки. В этом режиме вы можете запрограммировать и запустить на выполнение процедуры в таком виде, какой вам более всего подходит. При обоих методах испытаний процедуры быстрые и простые, что превращает тестирование тепловых реле в настоящее удовольствие!
Метрологические характеристики для высокоточных измерений
В отличие от традиционных сухоблочных калибраторов полевые сухоблочные термостаты Field Metrology Well обладают максимальной скоростью работы и портативностью без снижения метрологической точности, составляющей 6 числовых разрядов согласно стандартам EA, регламентирующим точность, стабильность, (вертикальную) равномерность, радиальную равномерность (от скважины к скважине), нагрузку и гистерезис. Все эти критерии оказывают важное влияние на обеспечение точности измерений во всех приложениях, связанных с калибровкой. Дисплеи полевых сухоблочных термостатов Field Metrology Well откалиброваны с помощью высококачественных аккредитованных прослеживаемых ПТС. Каждое устройство (в обычном варианте и в варианте «процесса») поставляется с сертификатом калибровки IEC-17025, аккредитованном по программе NVLAP, за которым стоит работа по расчету погрешностей с учетом температурных градиентов, эффектов нагрузки и гистерезиса. Точность показаний моделей 9142 и 9143 составляет ± 0,2 °C во всем диапазоне, а точность дисплея модели 9144 варьируется от ± 0,35 °C при 420 °C до ± 0,5 °C при 660 °C. При каждой калибровке соблюдается отношение неопределенности испытаний 4:1.
Новая технология управления гарантирует превосходную работу в экстремальных условиях окружающей среды. Калибратор 9142 обладает стабильностью до ± 0,01 °C в пределах всей шкалы. Модель среднего диапазона 9143 обладает стабильностью от ± 0,02 °C при 33 °C и от ± 0,03 °C при 350 °C. Модель 9144 даже при 660 °C обладает стабильностью до ± 0,05 °C. Но и это ещё не все! Характеристики термического блока обеспечивают радиальную равномерность (от скважины к скважине) до ± 0,01 °C. Благодаря реализованному в этих инструментах двухзонному контролю достигается осевая равномерность до ± 0,05 °C при 40 мм.
Автоматизация и документирование превращают каждое устройство в законченное решение
Теперь у вас есть точность поверочного оборудования с характеристиками, пригодными для использования в промышленных условиях, аккредитованными метрологическими показателями, встроенной двухканальной термометрией и поддержкой автоматизации. О чем еще можно просить? Как насчет всего этого в сочетании с функциями автоматизации и документирования результатов?
Полевые сухоблочные термостаты Field Metrology Well с версиями «процесса» оснащены встроенной энергонезависимой памятью для документирования результатов до 20 испытаний. Каждому испытанию можно присвоить уникальный алфавитно-цифровой идентификатор. Наряду с ним будут записаны температура блока, опорная температура, значения, снятые с испытываемого объекта, величина ошибки, дата и время. Данные каждого теста можно легко просмотреть на передней панели или экспортировать с помощью ПО Interface-it модели 9930, входящего в комплект поставки. ПО Interface-it позволяет перенести исходные данные эксперимента в отчет о калибровке или в файл ASCII.
Управление простое, как дважды два
Вы убедитесь, что полевые сухоблочные термостаты Field Metrology Well интуитивны и просты в использовании. Каждое устройство этой серии оборудовано большим, легко читаемым жидкокристаллическим дисплеем, функциональными клавишами и кнопками перемещения по меню. Кнопка SET PT (Уставка) предельно упрощает задание температуры блока. Каждый продукт снабжен индикатором стабильности, который аудиовизуально уведомляет пользователя о том, что стабильность полевых сухоблочных термостатов Field Metrology Well находится в заранее заданных пределах. Каждый экземпляр содержит заранее запрограммированные процедуры калибровки, которые легко можно вызвать из памяти, а все входные данные можно без труда ввести с передней панели инструмента. Никогда не приобретайте калибраторы у компаний, которые профессионально не занимаются метрологией (или даже не знают, что это слово означает). Сухоблочные термостаты Metrology Well компании Fluke разработаны и произведены теми же людьми, которые занимаются оборудованием калибровочных лабораторий ведущих ученых мира в области исследования температур. Это люди со всего земного шара, которые определяют значение шкалы Кельвина! Мы знаем о температурной калибровке больше, чем подавляющее большинство поставщиков сухоблочных калибраторов со всего мира. Да, они могут подсоединить металлическую деталь к нагревателю и управляющему датчику. Мы же предлагаем вам сравнить спецификации наших устройств с тем, что публикуют эти компании. (Кстати говоря, мы соблюдаем указываемые спецификации!).
|
Технические характеристики базового устройства
|
||
| Температурный диапазон при 23 °C | 9142 | от –25 до 150 °C |
| 9143 | от 33 до 350 °C | |
| 9144 | от 50 до 660 °C | |
| Точность показаний | 9142 | ± 0,2 °C во всем диапазоне |
| 9143 | ± 0,2 °C во всем диапазоне | |
| 9144 | ± 0,35 °C при 50 °C | |
| ± 0,35 °C при 420 °C | ||
| ± 0,5 °C при 660 °C | ||
| Стабильность | 9142 | ± 0,01 °C во всем диапазоне |
| 9143 | ± 0,02 °C при 33 °C | |
| ± 0,02 °C при 200 °C | ||
| ± 0,03 °C при 350 °C | ||
| 9144 | ± 0,03 °C при 50 °C | |
| ± 0,04 °C при 420 °C | ||
| ± 0,05 °C при 660 °C | ||
| Осевая равномерность на 40 мм | 9142 | ± 0,05 °C во всем диапазоне |
| 9143 | ± 0,04 °C при 33 °C | |
| ± 0,1 °C при 200 °C | ||
| ± 0,2 °C при 350 °C | ||
| 9144 | ± 0,05 °C при 50 °C | |
| ± 0,35 °C при 420 °C | ||
| ± 0,5 °C при 660 °C | ||
| Радиальная равномерность | 9142 | ± 0,01 °C во всем диапазоне |
| 9143 | ± 0,01 °C при 33 °C | |
| ± 0,015 °C при 200 °C | ||
| ± 0,02 °C при 350 °C | ||
| 9144 | ± 0,02 °C при 50 °C | |
| ± 0,05 °C при 420 °C | ||
| ± 0,10 °C при 660 °C | ||
| Эффект нагрузки (с 6,35-мм эталонным зондом и тремя 6,35-мм зондами) | 9142 | ± 0,006 °C во всем диапазоне |
| 9143 | ± 0,015 °C во всем диапазоне | |
| 9144 | ± 0,015 °C при 50 °C | |
| ± 0,025 °C при 420 °C | ||
| ± 0,035 °C при 660 °C | ||
| Гистерезис | 9142 | 0,025 |
| 9143 | 0,03 | |
| 9144 | 0,1 | |
| Условия эксплуатации | 0 – 50 °C при относительной влажности 0 – 90 % (без конденсации) | |
| Условия окружающей среды (для всех характеристик за исключением температурного диапазона) | от 13 до 33 °C | |
| Глубина погружения | 150 мм | |
| Внешний диаметр вставки | 9142 | 30 мм |
| 9143 | 25,3 мм | |
| 9144 | 24,4 мм | |
| Время нагревания | 9142 | 16 мин.: с 23 до 140 °C |
| 23 мин.: с 23 до 150 °C | ||
| 25 мин.: с –25 до 150 °C | ||
| 9143 | 5 мин.: с 33 до 350 °C | |
| 9144 | 15 мин.: с 50 до 660 °C | |
| Время охлаждения | 9142 | 15 мин.: с 23 до –25 °C |
| 25 мин.: с 150 до –23 °C | ||
| 9143 | 32 мин.: с 350 до 33 °C | |
| 14 мин.: с 350 до 100 °C | ||
| 9144 | 35 мин.: с 660 до 50 °C | |
| 25 мин.: с 660 до 100 °C | ||
| Разрешение | 0,01° | |
| Дисплей | ЖКД, °C или °F, по выбору пользователя | |
| Размер (В x Ш x Г) | 290 мм x 185 мм x 295 мм | |
| Масса | 9142 | 8,16 кг |
| 9143 | 7,3 кг | |
| 9144 | 7,7 кг | |
| Требования к электропитанию | 9142 | 100 – 115 В (± 10 %), 50/60 Гц, 635 Вт 230 В (± 10 %) 50/60 Гц, 575 Вт |
| ####### | 100 – 115 В (± 10 %), 50/60 Гц, 1400 Вт 230 В (± 10 %) 50/60 Гц, 1800 Вт | |
| Компьютерный интерфейс | RS-232 и 9930 в комплекте с управляющим ПО Interface-it | |
| Технические характеристики моделей -P | ||
| Точность встроенного эталонного термометра (четырехпроводной эталонный зонд)† | ±0,010 °C при –25 °C | |
| ± 0,015 °C при 0 °C | ||
| ± 0,020 °C при 50 °C | ||
| ± 0,025 °C при 150 °C | ||
| ± 0,030 °C при 200 °C | ||
| ± 0,040 °C при 350 °C | ||
| ± 0,050 °C при 420 °C | ||
| ± 0,070 °C при 660 °C | ||
| Диапазон эталонного сопротивления | от 0 до 400 Ом | |
| Точность эталонного сопротивления‡ | от 0 до 42 Ом: ±0,0025 Ом | |
| от 42 до 400 Ом: ±60 миллионных долей от показания | ||
| Характеристики эталона | МТШ-90, CVD, IEC-751, сопротивление | |
| Измерительные возможности эталона | 4 провода | |
| Разъем эталонного зонда | 6-штырьковый DIN с технологией Infocon | |
| Точность встроенного термометра сопротивления | NI-120: ± 0,015 °C при 0 °C | |
| PT-100 (385): ± 0,02 °C при 0 °C | ||
| PT-100 (3926): ± 0,02 °C при 0 °C | ||
| PT-100 (0): ± 0,20 °C при 0 °C | ||
| Диапазон сопротивления термометра сопротивления | от 0 до 400 Ом | |
| Точность сопротивления термометра сопротивления‡ | 0 – 25 Ом: ± 0,002 Ом | |
| 25 – 400 Ом: ± 80 миллионных долей от показаний | ||
| Характеристики термометра сопротивления | PT-100 (385),(JIS),(3926), NI-120, сопротивление | |
| Измерительные возможности термометра сопротивления | четырехпроводные термометры сопротивления (двух- и трехпроводные термометры сопротивления только через перемычки) | |
| Подключение термометра сопротивления | четырехтерминальный вход | |
| Точность встроенного термометра термопары | Тип J: ± 0,7 °C при 660 °C | |
| Тип K: ± 0,8 °C при 660 °C | ||
| Тип T: ± 0,8 °C при 400 °C | ||
| Тип E: ± 0,7 °C при 660 °C | ||
| Тип R: ± 1,4 °C при 660 °C | ||
| Тип S: ± 1,5 °C при 660 °C | ||
| Тип M: ± 1,4 °C при 660 °C | ||
| Тип L: ± 0,7 °C при 660 °C | ||
| Тип U: ± 0,75 °C при 600 °C | ||
| Тип N: ± 0,9 °C при 660 °C | ||
| Тип C: ± 1,1 °C при 660 °C | ||
| Милливольтовый диапазон термопары | от –10 до 75 мВ | |
| Точность напряжения | 0,025 % от показаний + 0,01 мВ | |
| Точность встроенной компенсации холодного спая | ± 0,35 °C (при температуре окружающей среды от 13 до 33 °C) | |
| Подключение термопары | Мини-разъемы | |
| Встроенная точность измерителя мА | 0,02 % от показаний + 2 мВ | |
| Диапазон мА | Выч. 4 – 22 мА, спец. 4 – 24 мА | |
| Подключение мА | двухтерминальный вход | |
| Функция замкнутого питания | источник питания замкнутой цепи, постоянное напряжение 24 В | |
| Температурный коэффициент встроенной электроники (от 0 до 13 °C, от 33 до 50 °C) | ± 0,005 % от диапазона на 1 °C | |
Технические характеристики
Температурный диапазон при 23 °C
от 50 до 660 °C
Компьютерный интерфейс
RS-232 и 9930 в комплекте с управляющим ПО Interface-it
Комплект поставки Fluke Calibration 9144-RU-P-256
1. Полевой сухоблочный термостат
2. RS-232 и 9930 в комплекте с управляющим ПО Interface-it
|
