Артикул: 2458817
|

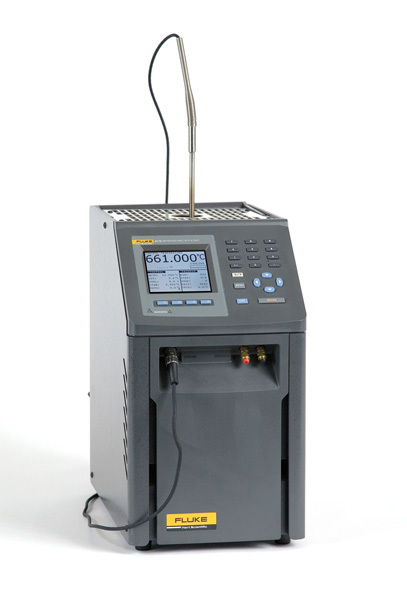

9170-A-256 Сухоблочный термостат, от –45 до 140 °C, с INSX, Вставка «A» 9170, алюминий, различные отверстия
Необходимая точность для лабораторных исследований, достаточная жесткость для портативного использования
Самые эффективные промышленные источники тепла в мире (точность, стабильность, равномерность)
Глубина погружения – до 203 мм
Опциональный модуль эталонного термометра с конверсией МТШ-90 (по заказу) считывает данные с платиновых термометров сопротивления (ПТС) с точностью до ±0,006 °C
Температурный диапазон от –45 °C до 700 °C
На рынке время от времени появляются предложения, которые меняют представление о продуктах. Такое произошло, когда мы представили переносные сухоблочные термостаты. Такое произошло, когда мы представили поверочные микротермостаты Micro-Bath. Сегодня мы совместили эффективность поверочных термостатов и функциональность сухоблочных термостатов и предлагаем новый эталонный продукт – метрологические сухоблочные термостаты.
Новая уникальная электронная система от Fluke Calibration (ожидается получение патента), интегрированная в сухоблочные термостаты, позволяет проводить измерения лабораторного уровня в любых рабочих условиях. Новые аналоговые и цифровые средства измерения обеспечивают стабильность результатов на уровне ±0,005 °C. Благодаря наличию двухзонного контроля осевая («вертикальная») равномерность достигает уровня ±0,02 °C на участке 60 мм. (На целых 60 мм!) Такими характеристиками не может похвастаться ни один производитель, не использующий поверочные термостаты с жидкостями.
Метрологические свойства сухоблочных калибраторов определяются шестью основными факторами (описываемых в документе EA-10/13 Европейского Метрологического сообщества): точность показаний, нестабильность, осевая (вертикальная) равномерность, радиальная (от ячейки к ячейке) равномерность, влияние нагрузки, гистерезис показаний. Мы добавили седьмой фактор в виде входного сигнала эталонного термометра и создали совершенно новый продукт – сухоблочные термостаты.
(Кстати, сухоблочные термостаты – это единственный продукт на рынке с подтвержденными характеристиками по всем категориям согласно EA-10/13. Наши спецификации – это не планы и не указания. Они лежат в основе каждого сухоблочныго термостата, который мы производим.)
Сухоблочные термостаты обычно калибруются методом опускания платиновых термометров сопротивления (ПТС) в один из термостатов и настройки внутреннего датчика калибратора на основе показаний ПТС. Такой метод имеет недостатки, так как уникальные характеристики эталонного ПТС, которые привязываются к калибратору, часто отличаются от характеристик термометра, тестируемого с помощью калибратора. Ситуация также усложняется наличием градиента температуры в блоке и неадекватным погружением датчика в блоки из-за того, что они слишком короткие.
Cухоблочные термостаты работают по другому принципу. Температурные градиенты, влияние нагрузок и потери гистерезиса были сведены к минимуму, что помогает достичь более надежных значений калибровок при настройке отображения. Для калибровки сухоблочных термостатов мы используем самые надежные и одобренные к использованию ПТС. С помощью электронных приборов мы регистрируем точность измерений, в десятки раз превосходящую данные спецификаций: от ±0,1 °C в обычных условиях до ±0,25 °C при 661 °C.
Более подробную информацию о неточностях измерений, упомянутых выше, вы можете узнать из пояснительной записки (прилагается). Щелкните здесь (щелкните правой клавишей мыши и выберите «Сохранить объект как») – Разъяснение неточностей при использовании сухоблочных термостатов – для загрузки пояснительной записки в формате Adobe Acrobat (pdf).
Для достижения еще более высокой точности вы можете заказать сухоблочный термостат со встроенной электроникой, что позволит вам распознавать внешние ПТС с характеристиками МТШ-90. (См. боковую панель, Эталонная термометрия)
Источники тепла Fluke Calibration долгое время считались самыми надежными источниками тепла в мире. Сухоблочные термостаты делают их еще лучше. Обе модели, предназначенные для работы при низких температурах (9170 и 9171), сохраняют стабильность измерений на уровне ±0,005 °C на протяжении всего диапазона. Даже высокотемпературный модуль 9173, предназначенный для работы при 700 °C, достигает уровня стабильности ±0,03 °C. Лучшие результаты могут быть достигнуты только при использовании поверочных термостатов с жидкостями и устройств с фиксированной точкой. Обычные контроллеры, которые используют большинство производителей сухоблочных термостатов, не могут обеспечить требуемый уровень измерений.
Требования EA-10/13 к сухоблочных термостатам предполагают наличие зоны максимальной температурной однородности длиной 40 мм, расположенной обычно в нижней части термостатов. Однако уникальные электронные устройства, двухзонный контроль и большая глубина наших сухоблочных термостатов позволяют достичь толщины однородного по температуре слоя 60 мм. Вертикальный градиент в этих зонах варьируется от ±0,02 °C при 0 °C до ±0,4 °C при 700 °C.
Более того, все эти показатели были предоставлены для всеобщего доступа, и мы гарантируем полное соответствие наших сухоблочных термостатов заявленному качеству.
Радиальная равномерность – это разница температур между двумя термостатами. При неудачной конструкции источника тепла или при использовании пробников большого диаметра разница температур может быть значительной. Для сухоблочных термостатов мы определяем ее как максимальную разницу температур между двумя расположенными вертикально и однородными по температуре зонами любых двух термостатов диаметром 6,4 мм и меньше. Низкотемпературные модули (9170 и 9171) обеспечивают радиальную равномерность на уровне ±0,01 °C, высокотемпературные модули (9172 и 9173) – от ±0,01 °C до ±0,04 °C (при 700 °C).
Нагрузка
Нагрузка – это изменение температуры, зафиксированное эталонным термометром на дне сухоблочного термостата после того, как все остальные термометры были опущены в термостаты.
Для сухоблочных термостатов влияние нагрузок снижается по тем же причинам, по каким снижается осевой градиент. Мы используем более глубокие термостаты по сравнению с обычными сухоблочными термостатами. Мы также внедрили уникальную систему двухзонного контроля. Влияние нагрузок в настоящий момент – не более ±0,005 °C для низкотемпературных модулей.
Термический гистерезис более характерен для внутренних датчиков, чем для высококачественных эталонных ПТС. Это становится понятным, если проанализировать разницу двух внешних измерений определенной заданной температуры, когда измерительные приборы приближаются к источнику тепла с разных сторон (горячей и холодной). Это значение обычно максимально в середине температурного диапазона источника тепла. Это явление объясняется тем фактом, что датчики обычно имеют более жесткую конструкцию по сравнению с ЭПТС или большинством ПТС, конструкция которых лишена внутренних напряжений. Для сухоблочных термостатов эффект гистерезиса оценивается на уровне от 0,025 °C до 0,07 °C.
Глубина погружения имеет большое значение. Она не только помогает снизить осевой градиент и влияние нагрузки, но и воздействует на все уникальные характеристики погружения каждого термометра, который тестируется в источнике тепла. Эти характеристики включают в себя: положение и размер датчика в пробнике, ширину и термическую массу пробника, проволочные выводы, соединяющие датчик с внешней средой. Глубина сухоблочных термостатов: 203 мм в моделях 9171, 9172 и 9173. Глубина термостата для модели 9170 составляет 160 мм для измерения температуры –45 °C.
Большой ЖК-дисплей, цифровая клавиатура и экранное меню делают работу с сухоблочными термостатами простой и комфортной. На дисплей выводятся температура блока, температура эталонного термометра, температура отключения, критерии стабильности и скорость отслеживания нагрузки. Пользовательский интерфейс может быть представлен на английском, французском или китайском языках.
Все четыре модели имеют последовательный интерфейс RS-232, а модель 9930 – ПО Interface-it. Все модели совместимы также с ПО для модели 9938 MET/TEMP II для полностью автоматической калибровки термометров сопротивления, термопар и термисторов.
Даже без ПК сухоблочные термостаты могут выполнить 4 различные запрограммированные калибровки, позволяющие задать до 8 температурных установок с учетом времени задержки между ними. Существует также автоматический протокол «переключения тестов» для мертвых зон термальных переключателей. Специальная кнопка °C/°F позволяет выбрать требуемую единицу измерения температуры.
К каждому модулю можно заказать любую из шести вставок для получения любых диаметров пробников (метрической и имперской системах измерений). (См. вставку справа. Загрузите весь документ для просмотра деталей.) Сухоблочные термостаты имеют небольшие размеры и массу, их можно всегда взять с собой.
9170
Модель 9170 предназначена для измерения самых низких температур, до –45 °C в нормальных условиях. Стабильность измерений для модели 9170 составляет ±0,005 °C на всем температурном диапазоне (до 140 °C), глубина погружения 160 мм. С осевой равномерностью на уровне ±0,02 °C и радиальной равномерностью ±0,01 °C эта модель обеспечивает достаточно точные измерения и подходит для использования в фармацевтических и других целях.
Модель 9171 имеет большую глубину погружения – 203 мм при температурах от –30 до 155 °C с неизменной стабильностью ±0,005 °C на всем диапазоне. Подобно модели 9170, эта модель также характеризуется исключительной осевой и радиальной равномерностью измерений. Дисплей модели 9171 откалиброван с точностью ±0,1 °C на всем диапазоне.
Модель 9172 предназначена для измерения температур от 35 до 425 °C с точностью отображения ±0,2 °C при 425 °C. Кроме высокой точности, модель 9172 отличается стабильностью результатов на уровне от ±0,005 до ±0,01 °C в зависимости от температуры. Глубина погружения 203 мм позволяет прибору 9172 значительно снизить нарушения проводимости стержня при высоких температурах.
Для работы в диапазоне от 50 до 700 °C следует использовать модель 9173. Точность показаний ±0,25 °C при 700 °C, глубина погружения 203 мм. Стабильность и равномерность измерений этой модели значительно снижают затраты на калибровку термометров при высоких температурах.
Конечно же, найдется применение и для сухоблочных термостатов. Fluke Calibration производит и будет производить самые лучшие портативные и быстрые сухоблочные термостаты в мире. Нет ничего лучше для быстрой проверки промышленных температурных датчиков.
|
Технические характеристики |
9170 |
9171 |
9172 |
9173 |
|
|
Диапазон |
от –45 до 140 °C |
от –30 до 155 °C |
от 35 до 425 °C |
от 50 до 700 °C† |
|
|
(при температуре окружающей среды 23 °C) |
|||||
|
Точность показаний |
± 0,1 °C на всем диапазоне |
± 0,1 °C: от 35 до 100 °C |
± 0,2 °C: от 50 до 425 °C |
||
|
± 0,15 °C: от 100 до 225 °C |
± 0,25 °C: от 425 до 660 °C |
||||
|
± 0,2 °C: от 225 до 425 °C; |
|
||||
|
Стабильность |
± 0,005 °C на всем диапазоне |
± 0,005 °C: от 35 до 100 °C |
± 0,005 °C: от 50 до 100 °C |
||
|
± 0,008 °C: от 100 до 225 °C |
± 0,01 °C: от 100 до 425 °C |
||||
|
± 0,01 °C: от 225 до 425 °C |
± 0,03 °C: от 425 до 700 °C |
||||
|
Осевая равномерность |
± 0,1 °C при –45 °C |
± 0,025 °C при –30 °C |
± 0,05 °C: от 35 до 100 °C |
± 0,1 °C: от 50 до 100 °C |
|
|
(60 мм) |
± 0,04 °C при –35 °C |
± 0,02 °C при 0 °C± 0,07 °C при 155 °C |
± 0,1 °C: от 100 до 225 °C |
± 0,25 °C: от 100 до 425 °C± 0,4 °C: от 425 до 700 °C |
|
|
|
± 0,02 °C при 0 °C |
|
± 0,2 °C: от 225 до 425 °C |
|
|
|
|
± 0,07 °C при 140 °C; |
|
|
|
|
|
Радиальная равномерность |
± 0,01 °C на всем диапазоне |
± 0,01 °C: от 35 до 100 °C |
± 0,01 °C: от 50 до 100 °C |
||
|
± 0,02 °C: от 100 до 225 °C |
± 0,025 °C: от 100 до 425 °C |
||||
|
± 0,025 °C: от 225 до 425 °C |
± 0,04 °C: от 425 до 700 °C |
||||
|
Влияние нагрузки |
± 0,02 °C при –45 °C |
± 0,005 °C при –30 °C |
± 0,01 °C на всем диапазоне |
± 0,02 °C при 425 °C |
|
|
(с эталонным пробником 6,35 мм |
± 0,005 °C при –35 °C |
± 0,005 °C при 0 °C |
± 0,04 °C при 700 °C |
||
|
и |
± 0,01 °C при 140 °C |
± 0,01 °C при 155 °C |
|
||
|
тремя пробниками 6,35 мм) |
|
|
|
||
|
Гистерезис |
0,025 °C |
0,04 °C |
0,07 °C |
||
|
Глубина термостата |
160 мм |
203 мм |
|||
|
Разрешение |
0,001 °C |
||||
|
Дисплей |
ЖКД, °C или °F, по выбору пользователя |
||||
|
Клавиатура |
Десять клавиш с цифрами и кнопка +/-. Функциональные клавиши, клавиши меню, клавиша °C/°F. |
||||
|
Время охлаждения |
44 мин.: с 23 до –45 °C |
30 мин.: с 23 до –30 °C |
220 мин.: с 425 до 35 °C |
235 мин.: с 700 до 50 °C |
|
|
19 мин.: с 23 до –30 °C |
25 мин.: с 155 до 23 °C |
100 мин.: с 425 до 100 °C |
153 мин.: с 700 до 100 °C |
||
|
19 мин.: с 140 до 23 °C |
|
|
|
||
|
Время нагревания |
32 мин.: с 23 до 140 °C |
44 мин.: с 23 до 155 °C |
27 мин.: с 35 до 425 °C |
46 мин.: с 50 до 700 °C |
|
|
45 мин.: с –45 до 140 °C |
56 мин.: с –30 до 155 °C |
||||
|
Размер (В x Ш x Г) |
366 x 203 x 323 мм |
||||
|
Масса |
14,2 кг |
15 кг |
13,2 кг |
15 кг |
|
|
Электропитание |
115 В перем. тока (± 10 %) или |
115 В перем. тока (± 10 %) или |
|||
|
230 В перем. тока (± 10 %), 50/60 Гц, 550 Вт |
230 В перем. тока (± 10 %), 50/60 Гц, 1 025 Вт |
||||
|
Компьютерный интерфейс |
Интерфейс RS-232 с управляющим ПО 9930 Interface-it |
||||
|
Отслеживаемая калибровка |
Данные при –45 °C, 0 °C, 50 °C, 100 °C и 140 °C |
Данные при –30 °C, 0 °C, 50 °C, 100 °C и 155 °C |
Данные при 100 °C, 150 °C, 250 °C, 350 °C и 425 °C |
Данные при 100 °C, 200 °C, 350 °C, 500 °C и 660 °C |
|
|
†Откалибровано до 660 °C; при более высоких температурах использовать эталонный термометр. |
|||||
|
Технические характеристики |
Встроенный эталонный вход |
||||
|
Температурный диапазон |
от –200 до 962 °C |
||||
|
Диапазон сопротивления |
от 0 до 400 Ом, автоматическое переключение пределов измерений |
||||
|
Характеристики |
Поддиапазоны МТШ-90 4, 6, 7, 8, 9, 10 и 11 Callendar-Van Dusen (CVD): R0, a, b, d |
||||
|
Точность сопротивления |
от 0 Ом до 20 Ом: 0,0005 Вт |
||||
|
от 20 Ом до 400 Ом: 25 миллионных долей |
|||||
|
Точность температуры |
10 Ом ПТС: |
25 Ом и 100 Ом ПТС: |
|||
|
(не учитывает погрешность пробника) |
± 0,013 °C при 0 °C |
± 0,005 °C при –100 °C |
|||
|
|
± 0,014 °C при 155 °C |
±0,007 °C при 0 °C |
|||
|
|
± 0,019 °C при 425 °C |
± 0,011 °C при 155 °C |
|||
|
|
± 0,028 °C при 700 °C |
± 0,013 °C при 225 °C |
|||
|
|
|
± 0,019 °C при 425 °C |
|||
|
|
|
± 0,027 °C при 661 °C |
|||
|
Разрешение сопротивления |
от 0 Ом до 20 Ом: 0,0001 Ом |
||||
|
от 20 Ом до 400 Ом: 0,001 Ом |
|||||
|
Время измерения |
1 секунда |
||||
|
Соединение зонда |
4-проводное экранированное, 5-штифтовой коннектор DIN |
||||
|
Калибровка |
Аккредитация NVLAP (только для встроенного эталонного входа), отслеживаемая калибровка |
|
|||
Технические характеристики
|
