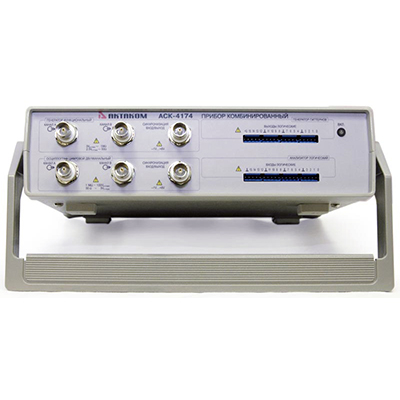

Прибор комбинированный АСК-4174

Комбинированный прибор АСК-4174 объединяет в себе 4 различных виртуальных прибора (двухканальный цифровой запоминающий осциллограф, двухканальный генератор сигналов произвольной формы, 16-канальный логический анализатор, 16-канальный генератор цифровых последовательностей) и предназначен для комплексного исследования многофункциональных аналогово-цифровых электронных устройств.

Обеспечивает наиболее комфортные условия для управления сложными исследованиями под управлением ПК. Позволяет анализировать аналоговые и цифровые сигналы, а также генерировать сигналы произвольной формы с помощью специального редактора и формировать последовательности цифровых сигналов.

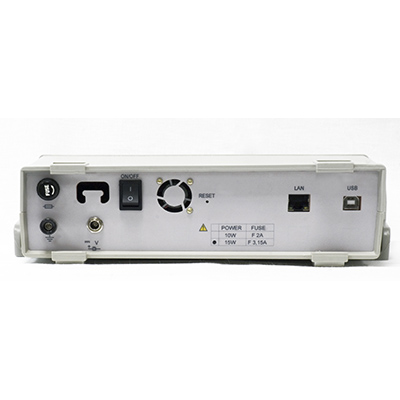

Модель АСК-4174 имет два интерфейса: USB 1.1 и LAN (10/100BASE-T).

Осциллограф

• 2 независимых канала с полосой пропускания до 100 МГц
• Высокая чувствительность (от 2 мВ/дел)
• Буфер записи до 128 кБ на канал (определяется пользователем)
• Произвольно настраиваемый режим предзаписи/послезаписи
• Автоматическая настройка на входной сигнал

Логический анализатор

• Асинхронный/метасинхронный/синхронный сбор данных
• Внутреннее/внешнее тактирование
• Измерение с помощью курсоров и меток
• Навигация по буферу данных
• Представление массива данных в табличном виде (шестнадцатеричный код), импорт, экспорт во внешние процессоры электронных таблиц (MS Excel)
• Гибкие возможности выбора порога: произвольная настройка, выбор стандартного порога: TTL, CMOS, ECL, PECL, LVPECL, LVCMOS 1.5 B, LVCMOS 1.8 B, LVCMOS 2.5 B, LVCMOS 3.3 B, LVDS, определяемые пользователем
• Отображение 2 групп каналов с текстовым обозначением состояния группы
• Поиск различных событий в массиве данных: параллельному шаблону, последовательному шаблону, поиск случайных импульсных помех — глитчей
• Выбор единиц измерения
• Наложение систем масок на каждую выборку массива данных
• Масштабирование временной шкалы
• Запись/чтение данных/изображения в файл

Технические характеристики комбинированного прибора АСК-4174:

Параметры осциллографа

• Частота дискретизации 10 ГГц (стробоскопический режим)
• Частота дискретизации 100 МГц (режим реального времени)
• Коэффициент вертикального отклонения 2 мВ/дел...10 В/дел
• Частотный диапазон по уровню –3 дБ: 0 Гц...100 МГц (DC), 1,2 Гц...100 МГц (AC)
• Входное сопротивление 1 МОм или 50 Ом
• Максимальное входное напряжение ±50 В (RВХ=1 МОм)
• Минимальный период повторения синхронизирующего импульса 20 нс
• Минимальная длительность синхронизирующего импульса 10 нс
• Диапазон значений коэффициента развертки 10 нс/дел....0,1с/дел (обычный режим)

Параметры логического анализатора

• 16 входных каналов
• Объем буфера до 2 Мвыборок на каждый канал
• Произвольная регулировка предзаписи и послезаписи
• Частота внутреннего тактирования 2,5 кГц…200 МГц
• Частота внешнего тактирования 3 МГц…37,5 МГц (метасинхронный режим)
• Синхронный сбор данных 10 Гц ... 25 МГц
• Шаг частот дискретизации 1; 2; 5
• Установки порогов срабатывания по входам –1,8...+6,9 В (с дискретностью 100 мВ)
• Условия синхронизации: запуск по фронту, запуски по шаблону, запуск «Шаблон ИЛИ Фронт», «Шаблон И Фронт», запуск «Шаблон, ЗАТЕМ Фронт», «Фронт, ЗАТЕМ ШАБЛОН», запуск по Длительности в различных комбинациях
• Режимы запуска: безусловный, условный, однократный режим, самописец

Параметры генератора

• Генерация стандартных форм сигнала: прямоугольный, синус, треугольный, пилообразный, вспышка — 0,02 Гц…10 МГц
• Встроенный редактор сигналов произвольной формы
• Внутренний/внешний запуск
• Максимальный размах выходного сигнала ±2,5 В
• Минимальное сопротивление нагрузки 50 Ом
• Встроенный фильтр
• Длина памяти — 128 киловыборок на канал

Параметры генератора цифровых последовательностей

• 16 цифровых каналов
• Длина памяти на канал 256 кбит
• Частота внутреннего тактирования 2 Гц...100 МГц
• Частота внешнего тактирования до 50 МГц
• Амплитуда выходного напряжения 1,8...4,3 В шаг 1,2 мВ
• Нагрузка выходов цифровых каналов: 200 Ом, 20 пФ
• Внешняя синхронизация
• Запуск внешних устройств
• Напряжение на входах внешнего тактирования и синхронизации –1...+6 В
• Регулируемые пороги срабатывания при внешней синхронизации/тактировании

Общие параметры

• Питание ~220 В / 50 Гц, 25 Вт
• Интерфейс USB 1.1 (АСК-4114), USB 1.1 и LAN (АСК-4174)
• Габаритные размеры 260х210х70 мм
• Масса 1,3 кг

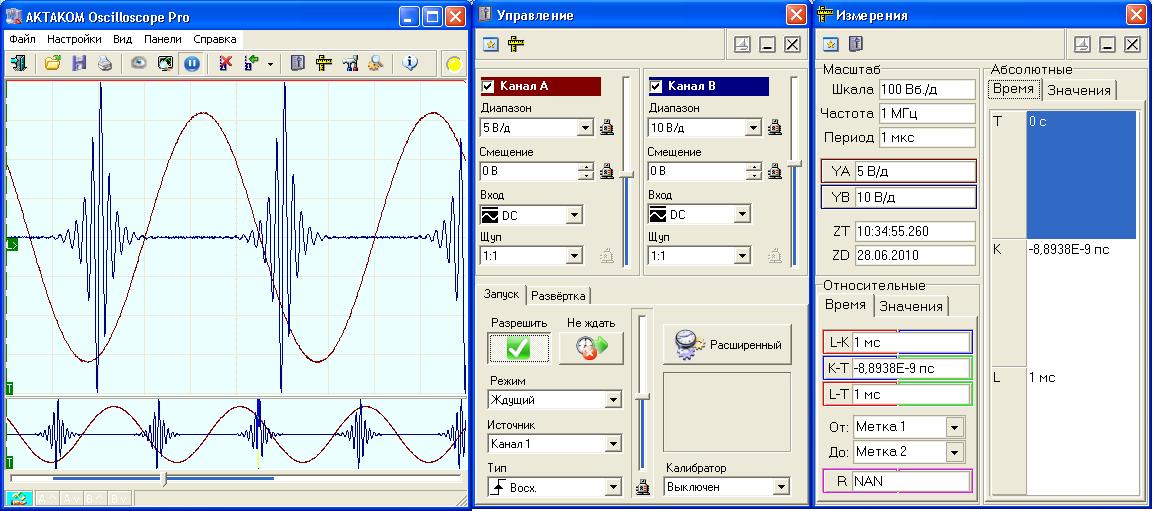

ПО AKTAKOM Oscilloscope Pro

Приложение предназначено для полнофункционального управления поддерживаемыми приборами, сбора данных измерений с двух каналов, их обработки, отображения и сохранения на компьютере

ПО содержит следующие функции:

• Курсорные измерения по вертикали и горизонтали
• Автоматическая настройка на сигнал
• Цифровой самописец
• Установка длины предзаписи / послезаписи
• Цифровая фильтрация
• Запись/чтение данных/изображения в файл
• Произвольное масштабирование отображаемых данных
• Дополнительный обзорный график
• Двухуровневая аварийная сигнализация в режиме цифрового самописца
• Цифровой люминофор (режим послесвечения)
• Вычисление фазового сдвига между каналами
• Режим цифрового вольтметра
• Автоматическое измерение параметров фронтов и импульсов
• Спектральный анализ (БПФ) и спектральная цифровая фильтрация сигнала
• Вычисление специальных функций
• Статистические вычисления и гистограмма распределения вероятности
• Режим управляемой эмуляции сигналов
• Встроенный калькулятор формул

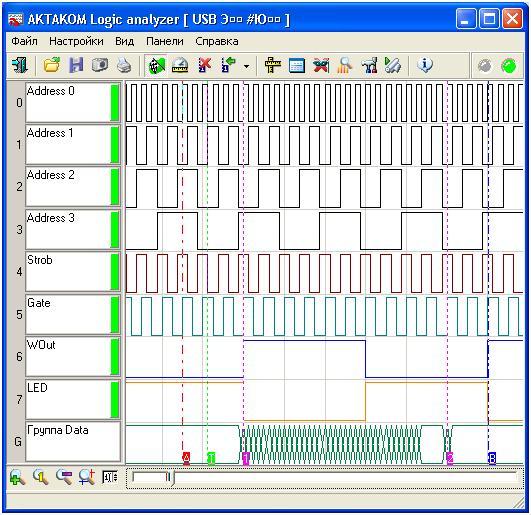

ПО AKTAKOM Logic Analyzer

Приложение предназначено для полнофункционального управления поддерживаемым прибором, сбора данных измерений, их обработки, отображения и сохранения на компьютере.

ПО содержит следующие функции:

• Управление всеми параметрами, доступными для настройки этого типа аппаратуры
• Чтение данных покадровым или непрерывным (режим самописца) способом
• Возможность отображения данных в виде числовой таблицы.
• Логическая фильтрация, позволяющая произвольным образом менять порядок каналов и проводить с ними различные логические операции
• Запись данных цифрограмм в файлы в виде числовых данных или в виде картинки графика
• Печать проведенных измерений, печать может быть направлена на принтер или в графический файл
• Встроенный модуль анализа
• Настройка цвета элементов графика
• Запись настроек в файл конфигурации и их загрузка

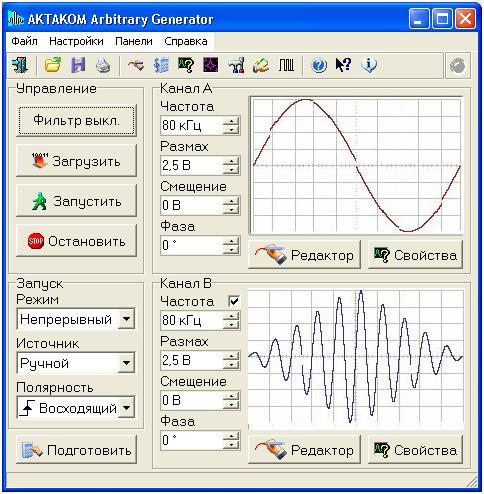

ПО AKTAKOM Arbitrary Generator

Приложение предназначено для полнофункционального управления поддерживаемыми приборами, создания, редактирования и загрузки данных для генерации сигналов для двух каналов.

ПО содержит следующие функции:

• Встроенный редактор сигналов произвольной формы
• Калькулятор формул
• Внутренний/внешний запуск
• Управление синхронизацией
• Управление выходной частотой сигналов
• Управление фазовым сдвигом между сигналами
• Запись/чтение данных/изображение в файл

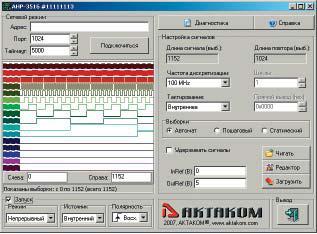

ПО AKTAKOM Pattern Generator

16-канальный генератор цифровых последовательностей обеспечивает формирование цифровых тестовых последовательностей параллельно-последовательного кода.

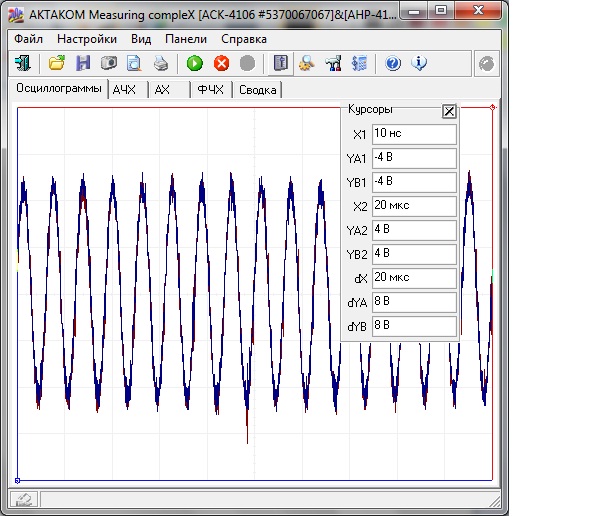

ПО AKTAKOM Measuring CompleX

Приложение предназначено для одновременного управления модулем осциллографа и модулем генератора, подачи испытательных сигналов на исследуемое устройство и сбора сигналов, показывающих отклик этого устройства.

ПО содержит следующие функции:

• Одновременное управление модулями осциллографа и логического анализатора
• Синхронный сбор данных с двух аналоговых и шестнадцати цифровых каналов
• Поддержка всех возможностей цифровой синхронизации логического анализатора
• Программная фильтрация (для аналоговых каналов доступны накопительный и полиномиальный фильтры, для цифровых – битовые перестановки и маски «И», «ИЛИ», «Исключающее ИЛИ»)
• Отображение на синхронизированных графиках осциллограмм и цифрограмм, поддерживающих курсорные и меточные измерения

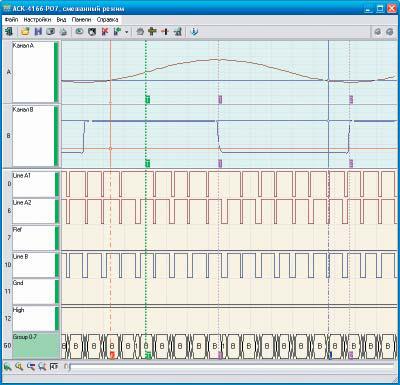

ПО AKTAKOM Mixed Signals

Приложение предназначено для одновременного управления модулем осциллографа и модулем логического анализатора, синхронного сбора данных измерений с обоих модулей (с двух аналоговых и шестнадцати цифровых каналов), их обработки, отображения и сохранения на компьютере.

ПО содержит следующие функции:

• Одновременное управление модулями осциллографа и логического анализатора
• Синхронный сбор данных с двух аналоговых и шестнадцати цифровых каналов
• Поддержка всех возможностей цифровой синхронизации логического анализатора
• Программная фильтрация (для аналоговых каналов доступны накопительный и полиномиальный фильтры, для цифровых – битовые перестановки и маски «И», «ИЛИ», «Исключающее ИЛИ»)
• Отображение на синхронизированных графиках осциллограмм и цифрограмм, поддерживающих курсорные и меточные измерения

Комплект поставки:

• Прибор
• Сетевой адаптер
• USB кабель для соединения с ПК
• Набор сигнальных миниклипс (20 проводников с миниклипсами)
• Краткая инструкция
• Руководство по эксплуатации
• Программное обеспечение:

AOP Aktakom Oscilloscope Pro Программное обеспечение виртуальных осциллографов

AAG Aktakom Arbitrary Generator Программное обеспечение генератора сигналов произвольной формы

ACK-3106_SDK_Base Базовый комплект средств разработки ПО

ADWE Aktakom Digital Waveform Editor Программное обеспечение редактор цифрограмм

AHP-3121_SDK_Base Базовый комплект средств разработки ПО

AHP-3516_SDK_Base Базовый комплект средств разработки ПО

Aktakom AULServer Программное обеспечение AUL Сервер

ALA Aktakom Logic Analyzer Программное обеспечение логического анализатора

AMS Aktakom Mixed Signals Программное обеспечение

APG Aktakom Pattern Generator Программное обеспечение

AULFConverter Конвертер файлов формата AKTAKOM USB Lab

AUNLibUSB 1.2.6.0 Драйвер для виртуальных приборов USB лаборатории

AVLNC Программа конфигурирования сетевых парамеров

Программное обеспечение в стандартной поставке не имеет физического носителя и может быть загружено на сайте www.aktakom.ru в разделе «Программное обеспечение» после приобретения и регистрации прибора с указанием его серийного номера.
