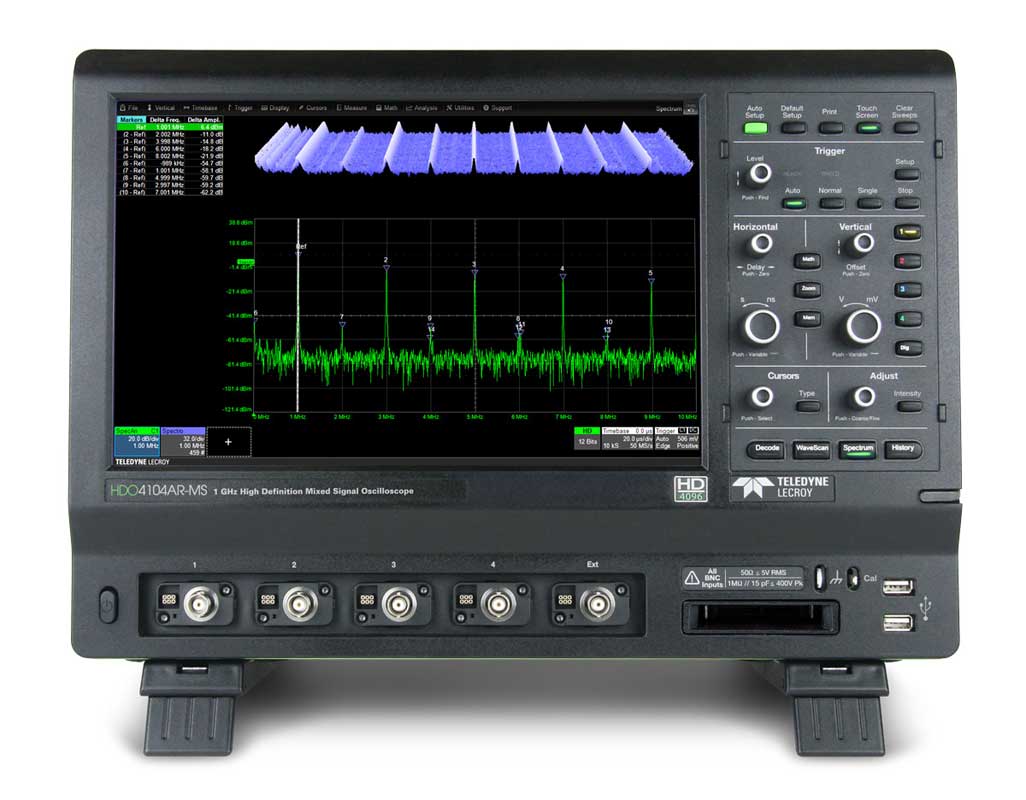

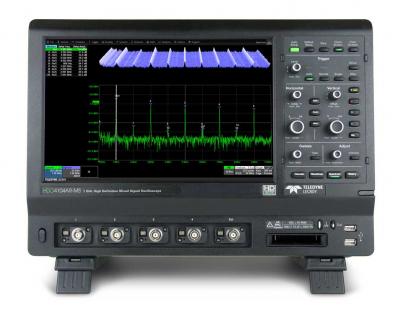

Описание цифрового осциллографа HDO4104AR:

Осциллограф высокого разрешения HDO4104AR с полосой пропускания 500 МГц, 12-битным АЦП с технологией высокого разрешения HD4096, которая обеспечивает исключительную достоверность отображения формы сигнала. Осциллограф HDO4104AR автоматически обеспечивает оптимальное отображение входных сигналов во всем диапазоне для доступных полос пропускания. Кроме того, новое поколение пользовательского интерфейса MAUI® с функцией OneTouch невероятно упрощает настройки измерений и обеспечит быстрое изучение проблемы, позволит глубже погрузиться в изучение структуры сложного сигнала, содержащего аномалии, при отладке различных устройств. И наконец, обновленный управляющий ПК осциллографа с более быстрыми процессорами, большей памятью ЦП, а также применение твердотельных накопителей добавляют новинкам еще больше привлекательности и преимуществ.

Технология высокого разрешения HD4096 реализована на базе высокоскоростных 12-битных АЦП с малошумящими входными усилителями и применением системной архитектуры с низким уровнем собственных шумов. Это позволяет осциллографу HDO4104AR выполнять захват сигналов в полосе частот до 1 ГГц с высокой дискретизацией и отображать результат с разрешением, которое в 16 раз (!!!) выше, чем у осциллографов других производителей. В осциллографе HDO4104AR, кроме технологии высокого разрешения по вертикали HD4096, реализована технология увеличения частоты дискретизации ESR (Enhanced Sample Rate), которая за счет 10-и кратного превышения частоты дискретизации над верхней границей полосы пропускания обеспечивает оптимальное отображение захваченных сигналов во всех полосах пропускания.

Осциллограф HDO4104AR имеет интерфейс MAUI с OneTouch, который продолжает традиционный подход Teledyne LeCroy внедрения инноваций и совершенствованию пользовательского интерфейса. Технология управления «в одно касание» (One Touch) значительно ускоряет выполнение стандартных операций путем однократного прикосновения к соответствующей области дисплея. Интерфейс имеет революционный метод drag-and-drop (перетащить и зафиксировать), позволяя копировать и настраивать каналы, математические функции и параметры измерений, не отрывая палец от экрана. Простые жесты управления, такие как, перетаскивание, фиксация, сжатие, щелчок делают взаимодействие с осциллографом простым и интуитивно понятным. Функция «Add New» (клавиша «Добавить Новый») позволяет быстро включить новый канал, функцию математики или параметр, а выключить осциллограмму или параметр одним движением пальца. Таким образом, интерфейс MAUI с OneTouch обеспечивает уникальный набор жестов управления сенсорным экраном, значительно облегчает процесс настройки осциллографа и делает работу с прибором доступной на интуитивном уровне.

Технические характеристики цифрового осциллографа HDO4104AR:
