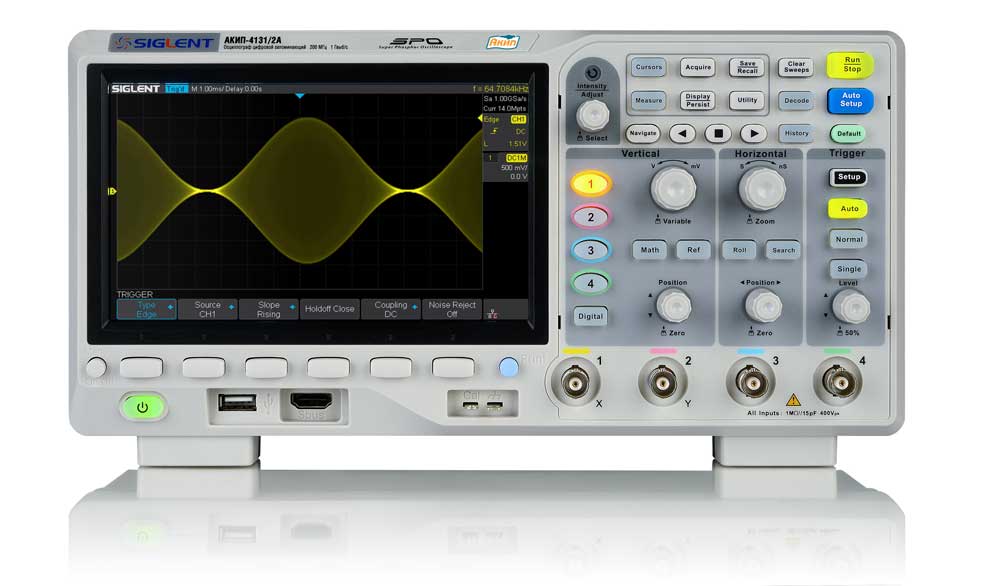

Особенности осциллографа цифрового запоминающего АКИП-4131/2А:
Количество каналов: 2 и 4
Полоса пропускания: 100 и 200 МГц
Максимальная частота дискретизации 1 ГГц
Объем памяти на канал 7 МБ (14 МБ – при объединении)
Высокая скорость обновления экрана до 100.000 осц./сек (до 400.000 осц./сек в режиме сегментированной развертки)
256 уровней интенсивности свечения луча (яркостная или цветовая градация частоты разверток в зависимости от частоты их повторения)
Режимы сбора данных: выборка, пиковый детектор (> 1 нс), усреднение (4 /…/ 1024), ERES (режим увеличенного разрешения АЦП)
Интерполяция: Sin X/х, линейная
Амплитудно-частотный анализ, построение диаграмм Боде (только для моделей с индексом “А”)
Режим «Поисковая машина/ Search» для поиска событий по условиям заданным пользователем (только для моделей с индексом “А”)
38 видов автоматических измерений параметров (включая временные задержки), курсорные измерения
Режим сегментированной памяти (до 80.000 сегментов)
Режим HISTORY – запись и обратное воспроизведение осциллограмм (прокрутка во времени назад) для обнаружения предыдущих аномалий
Функция автоустановки параметров развертки, запуска
Функции математики: сложение, вычитание, умножение, деление, дифференцирование (d/dt), интегрирование (∫dt) , извлечение кв. корня (√)
Частотный анализ (БПФ) при длине памяти 1 МБ
Синхронизация и декодирование сигналов I2C, SPI, UART/RS232, CAN, LIN
Анализ смешанных сигналов: 16 кан логический анализатор (опция только для моделей с индексом “А”)
Функциональный генератор до 25 МГц cо стандартными формами сигналов и формированием сигнала произвольной формы (опциональный модуль только для моделей с индексом “А”)
Интерфейсы: USB TMC для управления и сохранения данных (host/device), LAN
USB WIFI адаптер (опция только для моделей с индексом “А”)
Цветной SVGA TFT-дисплей (17,8 см) с регулируемой яркостью
Технические характеристики осциллографа цифрового запоминающего АКИП-4131/2А:
|
Характеристики |
Параметры |
АКИП-4131/1 / АКИП-4131/1А |
АКИП-4131/2 / АКИП-4131/2А |
|
Канал вертикального отклонения |
Число каналов |
2 / 4 |
|
|
Полоса пропускания (-3 дБ) |
0…100 МГц |
0…200 МГц |
|
|
Время нарастания |
≤ 3,5 нс |
≤ 1,8 нс |
|
|
Ограничение ПП |
20 МГц |
||
|
Коэф. отклонения (Коткл.) |
500 мкВ/дел…10 В/дел |
||
|
Погрешность установки Коткл. |
≤±3.0%: 5мВ/дел ~ 10 В/дел; ≤ ±4%: ≤2 мВ/дел |
||
|
Диапазон установки смещения |
500 мкВ ~ 150 мВ: ± 2 В; 152 мВ ~ 1,5 В: ± 20 В; 1,52 В ~ 10 В: ± 200 В |
||
|
Входной импеданс |
1 МОм (± 2 %) / 18 ± 2 пФ |
||
|
Макс. входное напряжение |
400 Впик (DC+AС пик, ≤ 10 кГц) |
||
|
Канал горизонтального отклонения |
Коэф. развертки (Кразв.) |
1 нс/дел…100 с/дел (шаг 1-2-5), самописец 50 мс/дел – 100 с/дел |
|
|
Погрешность установки Кразв. |
± 0,0025 % |
||
|
Режимы работы |
Основной, ZOOM окна, самописец, X-Y |
||
|
синхронизация |
Источники синхросигнала |
Любой из каналов, внешний (Ext, Ext/5), сеть |
|
|
Режимы запуска развертки |
Автоматический, ждущий, однократный |
||
|
Виды синхронизации |
По фронту, по скорости нарастания, по длительности, ТВ (NTSC,PAL, HDTV), по параметрам окна, отложенная, рант, по логическому шаблону, опционально по НЧ протоколам I2C, SPI, UART/RS232, CAN, LIN |
||
|
Предзапуск |
0~100% памяти |
||
|
Послезапуск |
0…10000 делений |
||
|
Вид входа |
Открытый, закрытый, ВЧ и НЧ фильтры |
||
|
Чувствительность синхронизации |
Внутренняя: 0,6 деления шкалы; Ext: 200 мВпик-пик (0…10 МГц); 300 мВпик-пик (10 МГц…200 МГц); Ext/5: 1 Впик-пик (0…10 МГц); 1,5 Впик-пик (10 МГц…200 МГц) |
||
|
Аналого-цифровое преобразование |
Разрешение по вертикали |
8 бит (до 11 бит с шагом 0,5 бита в режиме эквивалентного разрешения (ERes)) |
|
|
Частота дискретизации |
500 МГц на канал (1 ГГц при объединении каналов) |
||
|
Интерполяция |
SinX/x, линейная |
||
|
Длина записи |
7 МБ (14 МБ при объединении каналов) |
||
|
Пиковый детектор |
1 нс |
||
|
Режимы работы |
Выборка, пик. детектор (> 1 нс); усреднение, накопление, однократн. |
||
|
Курсорные измерения |
Функции |
ΔU; ΔT; 1/ΔT |
|
|
Автоматические измерения |
Функции по вертикали |
Uпик; U макс; U мин; Uампл; Uверх; Uбаза; Uср.кв.; -U; +U; Uсред; выбросы на вершине и в паузе |
|
|
Функции по горизонтали |
f; T; t нарастания; t среза; +t; -t; коэф. заполнения (%), фаза |
||
|
Измерение задержки |
FRR, FRF, FFR, FFF, LRR, LRF, LFR, LFF |
||
|
математика |
Функции |
+, -, х; /; d/dt, ∫dt, √ БПФ – частотный анализ при длине памяти 1 МБ |
|
|
Операторы |
Любой аналоговый канал |
||
|
Декодирование |
Формат данных |
I2C, SPI, UART/RS232, CAN, LIN |
|
|
Логический анализатор (опция АКИП-4131/1А, АКИП-4131/2А |
Число каналов |
16 |
|
|
Частота дискретизации |
до 1 ГГц |
||
|
Длина памяти |
до 14 МБ/канал |
||
|
Синхронизация |
по фронту, по последовательности, по длительности импульса, по шинам I2C, SPI, UART/RS232, CAN, LIN |
||
|
Порог срабатывания |
TTL, CMOS, ECL, PECL, пользовательский (± 10 В) |
||
|
генератор функциональный (опция АКИП-4131/1А, АКИП-4131/2А |
Формы сигналов |
Синус, прямоугольник, треугольник, импульс, постоянное напряжение, шум и др. (45 встроенных форм сигналов) |
|
|
Частотный диапазон |
1 мкГц ~ 25 МГц (Синус) 1 мкГц ~ 10 МГц (Прямоугольник, импульс) 1 мкГц ~ 300 кГц (Пила) 1 мкГц ~ 5 МГц (сигналы произвольной формы) Шум, полоса частот > 25 МГц |
||
|
Разрешение |
1 мкГц |
||
|
Погрешность установки |
±5*10-5 |
||
|
Частота дискретизации |
125 МГц |
||
|
Длина памяти |
16000 точек для произвольной формы |
||
|
Разрядность АЦП |
14 бит |
||
|
Выходной уровень |
-1,5 В ~ +1,5 В (50 Ом) -3 В ~ +3 В (1 МОм) |
||
|
Постоянное смещение |
± 3 В (1 МОм); ± 1,5 В (50 Ом) |
||
|
Скважность |
1 % ~ 99 % (для прямоугольника и импульса) |
||
|
Симметрия |
0 % ~ 100 % (для пилы) |
||
|
Амплитудно-частотный анализ (АКИП-4131/1А, АКИП-4131/2А) |
Диапазон частот анализа |
10 Гц ... 120 МГц (в зависимости от полосы пропускания осциллографа и частота генераторы) |
|
|
Минимальная полоса анализа |
500 Гц |
||
|
Число точек |
до 500 |
||
|
Дополнительные возможности |
Режим HISTORY |
Сохранение с временными метками до 80000 осциллограмм |
|
|
Сегментир. память |
До 80.000 сегментов |
||
|
Интерфейс |
USB, LAN USB WIFI адаптер – опция АКИП-4131/1А, АКИП-4131/2А |
||
|
Автоустановка |
В/дел, с/дел, параметры синхросигнала |
||
|
Режим X-Y |
Х – кан 1, Y – кан 2; разность фаз < > |
||
|
Общие данные |
ЖК-дисплей |
Цветной (TFT) SVGA, диагональ 17,8 см, 8 x14 дел (разреш. 800 x 480) |
|
|
Напряжение питания |
100…240 В, 50/ 60/ 400 Гц (автовыбор); 25 Вт макс; кат. 2 |
||
|
Рабочая температура |
+10…+40°С; влажность ≤ 85% |
||
|
Габариты |
312 х 134 х 150 мм – АКИП-4131/1, АКИП-4131/2 312 х 133 х 151 мм – АКИП-4131/1А, АКИП-4131/2А |
||
|
Масса |
2,5 кг – АКИП-4131/1, АКИП-4131/2 2,6 кг – АКИП-4131/1А, АКИП-4131/2А |
||
|
Комплект поставки |
Шнур питания (1), делитель 1:1/1:10 (2/4),кабель USB, РЭ |
||
|
