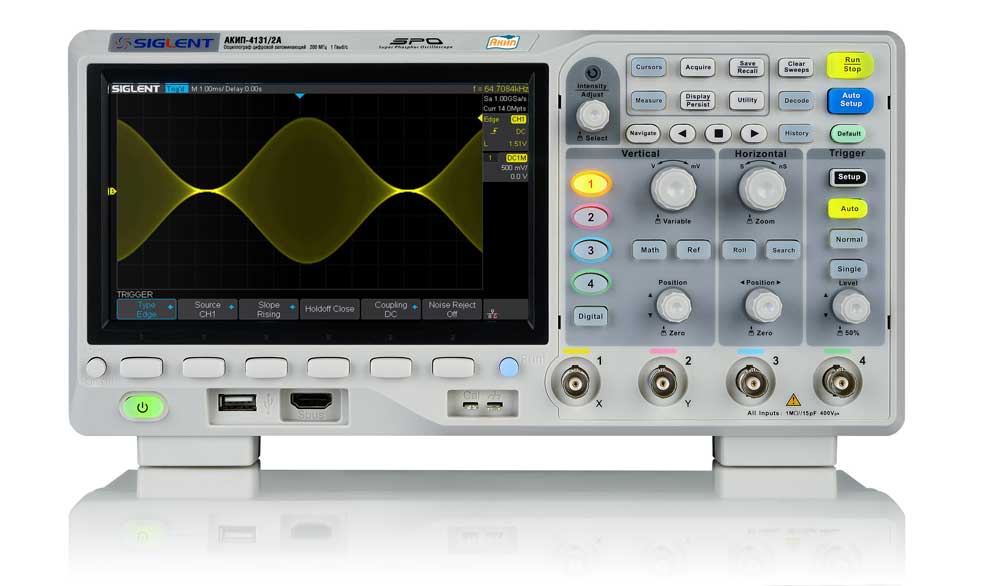

Артикул: АКИП-4131/1А
|
Краткие характеристики АКИП-4131/1А:
Количество каналов: 2 и 4
Полоса пропускания: 100 и 200 МГц
Максимальная частота дискретизации 1 ГГц
Объем памяти на канал 7 МБ (14 МБ – при объединении)
Высокая скорость обновления экрана до 100.000 осц./сек (до 400.000 осц./сек в режиме сегментированной развертки)
256 уровней интенсивности свечения луча (яркостная или цветовая градация частоты разверток в зависимости от частоты их повторения)
Режимы сбора данных: выборка, пиковый детектор (> 1 нс), усреднение (4 /…/ 1024), ERES (режим увеличенного разрешения АЦП)
Интерполяция: Sin X/х, линейная
Амплитудно-частотный анализ, построение диаграмм Боде (только для моделей с индексом “А”)
Режим «Поисковая машина/ Search» для поиска событий по условиям заданным пользователем (только для моделей с индексом “А”)
38 видов автоматических измерений параметров (включая временные задержки), курсорные измерения
Режим сегментированной памяти (до 80.000 сегментов)
Режим HISTORY – запись и обратное воспроизведение осциллограмм (прокрутка во времени назад) для обнаружения предыдущих аномалий
Функция автоустановки параметров развертки, запуска
Функции математики: сложение, вычитание, умножение, деление, дифференцирование (d/dt), интегрирование (∫dt) , извлечение кв. корня (√)
Частотный анализ (БПФ) при длине памяти 1 МБ
Синхронизация и декодирование сигналов I2C, SPI, UART/RS232, CAN, LIN
Анализ смешанных сигналов: 16 кан логический анализатор (опция только для моделей с индексом “А”)
Функциональный генератор до 25 МГц cо стандартными формами сигналов и формированием сигнала произвольной формы (опциональный модуль только для моделей с индексом “А”)
Интерфейсы: USB TMC для управления и сохранения данных (host/device), LAN
USB WIFI адаптер (опция только для моделей с индексом “А”)
Цветной SVGA TFT-дисплей (17,8 см) с регулируемой яркостью.
Технические характеристики осциллографа цифрового запоминающего АКИП-4131/1:
| Характеристики | Параметры | АКИП-4131/1 / АКИП-4131/1А | АКИП-4131/2 / АКИП-4131/2А |
| Канал вертикального отклонения | Число каналов | 2 / 4 | |
| Полоса пропускания (-3 дБ) | 0…100 МГц | 0…200 МГц | |
| Время нарастания | ≤ 3,5 нс | ≤ 1,8 нс | |
| Ограничение ПП | 20 МГц | ||
| Коэф. отклонения (Коткл.) | 500 мкВ/дел…10 В/дел | ||
| Погрешность установки Коткл. | ≤±3.0%: 5мВ/дел ~ 10 В/дел; ≤ ±4%: ≤2 мВ/дел | ||
| Диапазон установки смещения | 500 мкВ ~ 150 мВ: ± 2 В; 152 мВ ~ 1,5 В: ± 20 В; 1,52 В ~ 10 В: ± 200 В | ||
| Входной импеданс | 1 МОм (± 2 %) / 18 ± 2 пФ | ||
| Макс. входное напряжение | 400 Впик (DC+AС пик, ≤ 10 кГц) | ||
| Канал горизонтального отклонения | Коэф. развертки (Кразв.) | 1 нс/дел…100 с/дел (шаг 1-2-5), самописец 50 мс/дел – 100 с/дел | |
| Погрешность установки Кразв. | ± 0,0025 % | ||
| Режимы работы | Основной, ZOOM окна, самописец, X-Y | ||
| синхронизация | Источники синхросигнала | Любой из каналов, внешний (Ext, Ext/5), сеть | |
| Режимы запуска развертки | Автоматический, ждущий, однократный | ||
| Виды синхронизации | По фронту, по скорости нарастания, по длительности, ТВ (NTSC,PAL, HDTV), по параметрам окна, отложенная, рант, по логическому шаблону, опционально по НЧ протоколам I2C, SPI, UART/RS232, CAN, LIN | ||
| Предзапуск | 0~100% памяти | ||
| Послезапуск | 0…10000 делений | ||
| Вид входа | Открытый, закрытый, ВЧ и НЧ фильтры | ||
| Чувствительность синхронизации | Внутренняя: 0,6 деления шкалы; Ext: 200 мВпик-пик (0…10 МГц); 300 мВпик-пик (10 МГц…200 МГц); Ext/5: 1 Впик-пик (0…10 МГц); 1,5 Впик-пик (10 МГц…200 МГц) |
||
| Аналого-цифровое преобразование | Разрешение по вертикали | 8 бит (до 11 бит с шагом 0,5 бита в режиме эквивалентного разрешения (ERes)) |
|
| Частота дискретизации | 500 МГц на канал (1 ГГц при объединении каналов) | ||
| Интерполяция | SinX/x, линейная | ||
| Длина записи | 7 МБ (14 МБ при объединении каналов) | ||
| Пиковый детектор | 1 нс | ||
| Режимы работы | Выборка, пик. детектор (> 1 нс); усреднение, накопление, однократн. | ||
| Курсорные измерения | Функции | ΔU; ΔT; 1/ΔT | |
| Автоматические измерения | Функции по вертикали | Uпик; U макс; U мин; Uампл; Uверх; Uбаза; Uср.кв.; -U; +U; Uсред; выбросы на вершине и в паузе |
|
| Функции по горизонтали | f; T; t нарастания; t среза; +t; -t; коэф. заполнения (%), фаза | ||
| Измерение задержки | FRR, FRF, FFR, FFF, LRR, LRF, LFR, LFF | ||
| математика | Функции | +, -, х; /; d/dt, ∫dt, √ БПФ – частотный анализ при длине памяти 1 МБ |
|
| Операторы | Любой аналоговый канал | ||
| Декодирование | Формат данных | I2C, SPI, UART/RS232, CAN, LIN | |
| Логический анализатор (опция АКИП-4131/1А, АКИП-4131/2А |
Число каналов | 16 | |
| Частота дискретизации | до 1 ГГц | ||
| Длина памяти | до 14 МБ/канал | ||
| Синхронизация | по фронту, по последовательности, по длительности импульса, по шинам I2C, SPI, UART/RS232, CAN, LIN | ||
| Порог срабатывания | TTL, CMOS, ECL, PECL, пользовательский (± 10 В) | ||
| генератор функциональный (опция АКИП-4131/1А, АКИП-4131/2А |
Формы сигналов | Синус, прямоугольник, треугольник, импульс, постоянное напряжение, шум и др. (45 встроенных форм сигналов) | |
| Частотный диапазон | 1 мкГц ~ 25 МГц (Синус) 1 мкГц ~ 10 МГц (Прямоугольник, импульс) 1 мкГц ~ 300 кГц (Пила) 1 мкГц ~ 5 МГц (сигналы произвольной формы) Шум, полоса частот > 25 МГц |
||
| Разрешение | 1 мкГц | ||
| Погрешность установки | ±5*10-5 | ||
| Частота дискретизации | 125 МГц | ||
| Длина памяти | 16000 точек для произвольной формы | ||
| Разрядность АЦП | 14 бит | ||
| Выходной уровень | -1,5 В ~ +1,5 В (50 Ом) -3 В ~ +3 В (1 МОм) |
||
| Постоянное смещение | ± 3 В (1 МОм); ± 1,5 В (50 Ом) | ||
| Скважность | 1 % ~ 99 % (для прямоугольника и импульса) | ||
| Симметрия | 0 % ~ 100 % (для пилы) | ||
| Амплитудно-частотный анализ (АКИП-4131/1А, АКИП-4131/2А) |
Диапазон частот анализа | 10 Гц ... 120 МГц (в зависимости от полосы пропускания осциллографа и частота генераторы) | |
| Минимальная полоса анализа | 500 Гц | ||
| Число точек | до 500 | ||
| Дополнительные возможности | Режим HISTORY | Сохранение с временными метками до 80000 осциллограмм | |
| Сегментир. память | До 80.000 сегментов | ||
| Интерфейс | USB, LAN USB WIFI адаптер – опция АКИП-4131/1А, АКИП-4131/2А |
||
| Автоустановка | В/дел, с/дел, параметры синхросигнала | ||
| Режим X-Y | Х – кан 1, Y – кан 2; разность фаз < > | ||
| Общие данные | ЖК-дисплей | Цветной (TFT) SVGA, диагональ 17,8 см, 8 x14 дел (разреш. 800 x 480) | |
| Напряжение питания | 100…240 В, 50/ 60/ 400 Гц (автовыбор); 25 Вт макс; кат. 2 | ||
| Рабочая температура | +10…+40°С; влажность ≤ 85% | ||
| Габариты | 312 х 134 х 150 мм – АКИП-4131/1, АКИП-4131/2 312 х 133 х 151 мм – АКИП-4131/1А, АКИП-4131/2А |
||
| Масса | 2,5 кг – АКИП-4131/1, АКИП-4131/2 2,6 кг – АКИП-4131/1А, АКИП-4131/2А |
||
| Комплект поставки | Шнур питания (1), делитель 1:1/1:10 (2/4),кабель USB, РЭ | ||
|
