Артикул: АКИП-4127/1
|

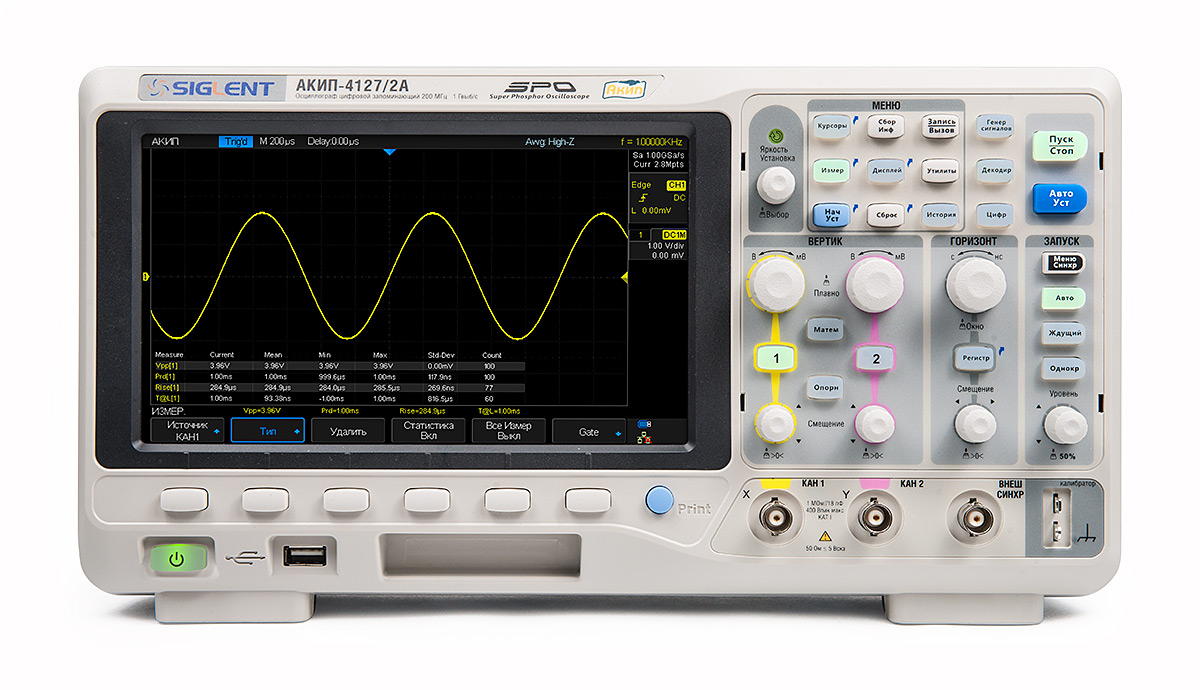

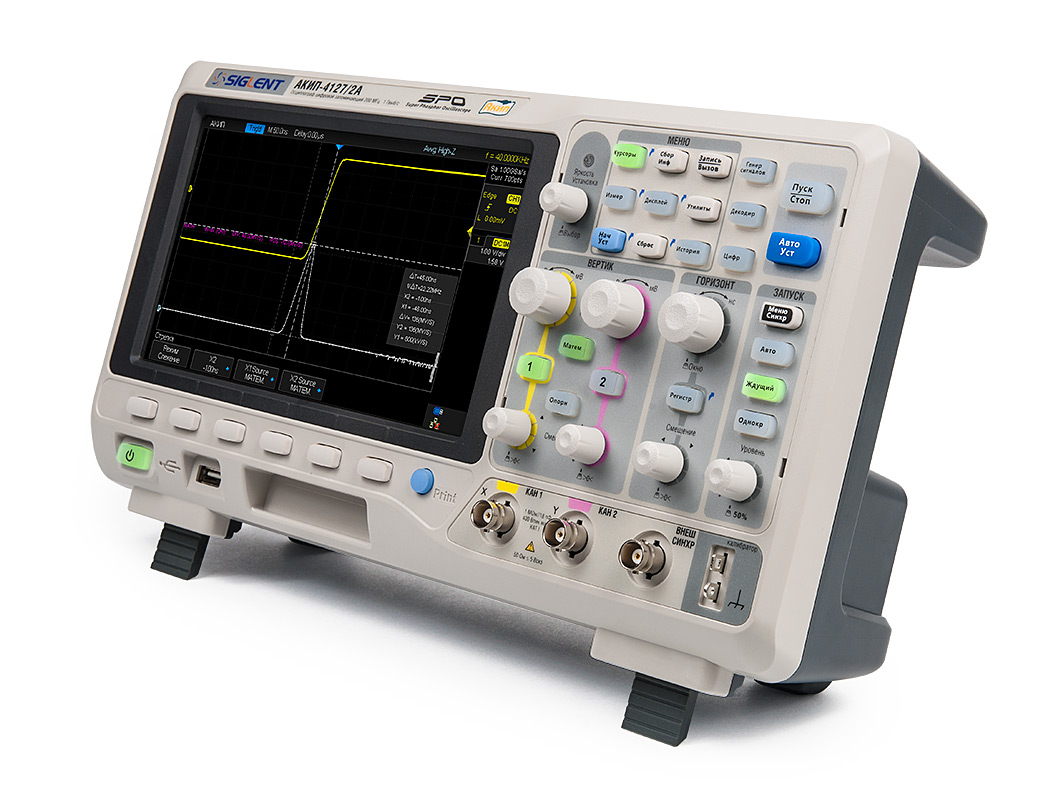

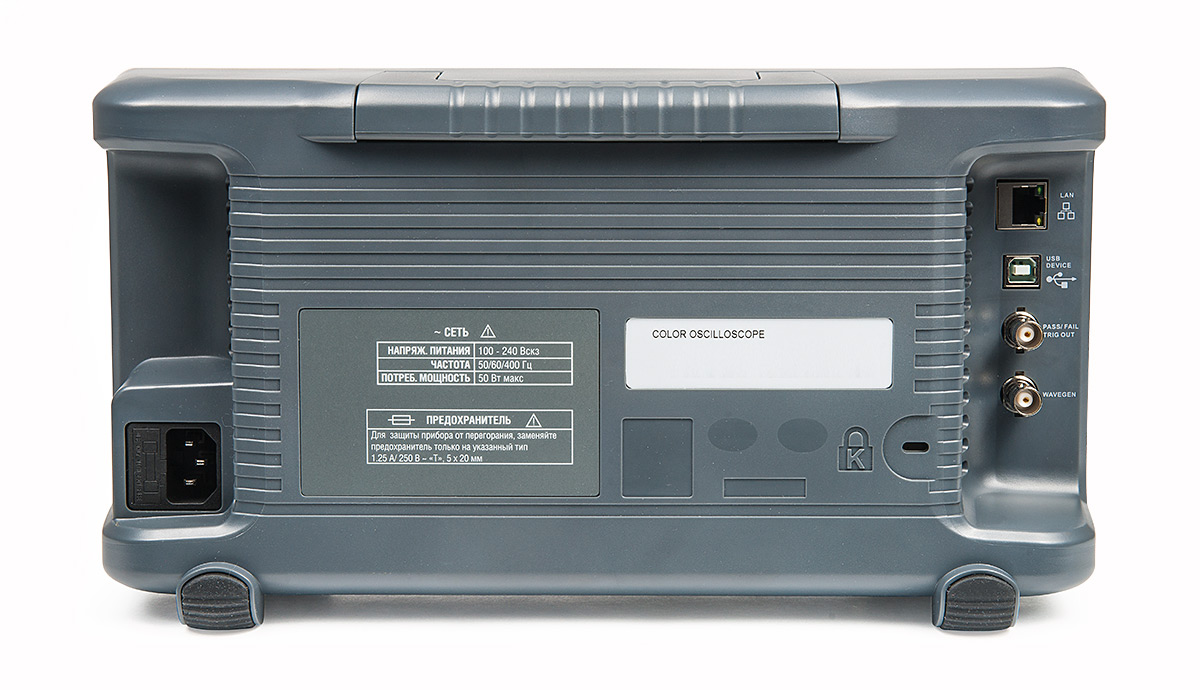

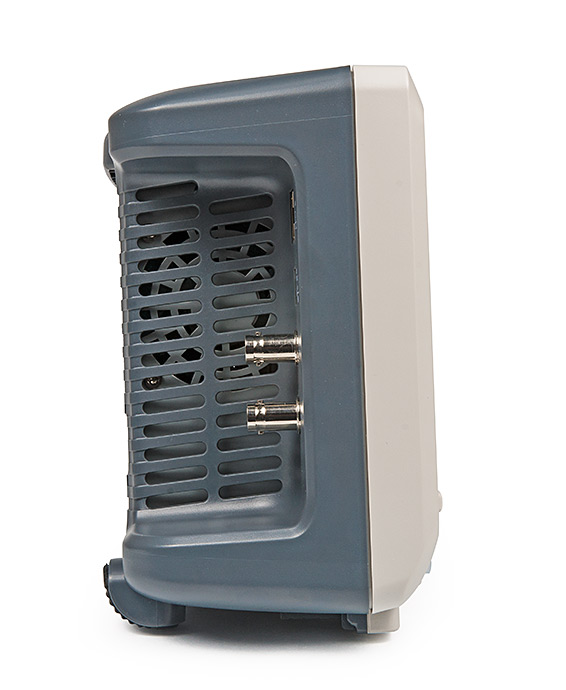

Новую серию цифровых осциллографов АКИП-4127 (АКИП™) составляют 4 модели, которые отличаются полосой пропускания и наличием встроенного генератора сигналов. Максимальная частота дискретизации при сборе данных составляет 1 ГГц и делится между активными входными каналами осциллографа. Модели имеют 2-х канальное исполнение с полосами пропускания 100 МГц и 200 МГц. Разрядность АЦП по вертикали составляет 8 бит (до 11 бит в режиме увеличенного разрешения HiRes), память на каждый канал 7 МБ (14 МБ при объединении).
Серия АКИП-4127 относится к осциллографам эконом-класса, однако при этом обладает техническими новациями старших линеек, например, технологией SPO (Super Phosphor Oscilloscope). Технология SPO, реализующая скорость захвата до 60.000 осциллограмм в секунду и 256 уровней интенсивности свечения луча (обеспечивает при отображении яркостную или цветовую градацию частоты разверток в зависимости от частоты их повторения), позволяет обнаружить редкие события, аномалии и вариации в сигнале (модуляция яркости). Как результат - максимально достоверное отображение сигнала на экране.
Цифровые осцилллографы серии АКИП-4127/х по своим функциональным возможностям значительно превосходят осциллографы эконом-класса других производителей, но при этом сохраняют весьма привлекательную цену.
Высокая скорость сбора данных: 60.000 осц./с
Расширенное меню синхронизации и запуска сбора данных (9 видов, в т.ч. HDTV)
Сегментированная память: до 1000 сегментов (с отображением межсегментного времени).
Режим HISTORY – запись и обратное воспроизведение осциллограмм для обнаружения предыдущих аномалий (прокрутка назад во времени)
Автоизмерения (36 параметров) и курсорные измерения (ΔU; ΔT; 1/ΔT)
Расширенные функции математики: сложение, вычитание, умножение, деление, дифференцирование (d/dt), интегрирование (∫dt) , извлечение кв. корня (√)
Статистическая обработка результатов измерений
Цифровая растяжка (zoom), допусковый контроль (тест по маске)
Интерполяция SinX/x, режим Х-Y
Синхронизация и декодирование (опция DeCode/DC): I2C, SPI, UART/RS232, CAN, LIN
|
Характеристики |
Параметры |
АКИП-4127/1 / АКИП-4127/1A |
АКИП-4127/2 / АКИП-4127/2A |
|
Канал вертикального отклонения |
Число каналов |
2 |
|
|
Полоса пропускания (-3 дБ) |
0…100 МГц |
0…200 МГц |
|
|
Время нарастания |
≤ 3,5 нс |
≤ 1,8 нс |
|
|
Ограничение ПП |
20 МГц |
||
|
Коэф. отклонения (Коткл.) |
500 мкВ/дел…10 В/дел |
||
|
Погрешность установки Коткл. |
≤±3.0%: 5мВ/дел ~ 10 В/дел; ≤ ±4%: ≤2 мВ/дел |
||
|
Диапазон установки смещения |
500 мкВ ~ 150 мВ: ± 1 В; 152 мВ ~ 1,5 В: ± 10 В; 1,52 В ~ 10 В: ± 100 В |
||
|
Входной импеданс |
50 Ом, 1 МОм (± 2 %) / 18 ± 2 пФ |
||
|
Макс. входное напряжение |
1 МОм: 400 Впик (DC+AС пик, ≤ 10 кГц), 50 Ом: ≤ 5 Вскз |
||
|
Математика |
+, -, х; /; БПФ, d/dt, ∫dt, √ |
||
|
Канал горизонтального отклонения |
Коэф. развертки (Кразв.) |
2 нс/дел…50 с/дел (шаг 1-2-5), самописец 50 мс/дел – 50 с/дел |
|
|
Погрешность установки Кразв. |
± 0,0025 % |
||
|
Режимы работы |
Основной, ZOOM окна, самописец, X-Y |
||
|
синхронизация |
Источники синхросигнала |
Любой из каналов, внешний (Ext, Ext/5), сеть |
|
|
Режимы запуска развертки |
Автоматический, ждущий, однократный |
||
|
Виды синхронизации |
По фронту, по скорости нарастания, по длительности, ТВ, по параметрам окна, отложенная, рант, по логическому шаблону, опционально по НЧ протоколам I2C, SPI, UART/RS232, CAN, LIN |
||
|
Предзапуск |
0~100% памяти |
||
|
Послезапуск |
0…10000 делений |
||
|
Вид входа |
Открытый, закрытый, ВЧ и НЧ фильтры |
||
|
Чувствительность синхронизации |
Внутренняя: 0,6 деления шкалы; Ext: 200 мВпик-пик (0…10 МГц); 300 мВпик-пик (10 МГц…200 МГц); Ext/5: 1 Впик-пик (0…10 МГц); 1,5 Впик-пик (10 МГц…200 МГц) |
||
|
Аналого-цифровое преобразование |
Разрешение по вертикали |
8 бит (до 11 бит с шагом 0,5 бита в режиме эквивалентного разрешения (ERes)) |
|
|
Частота дискретизации |
500 ГГц на канал (1 ГГц при объединении каналов) |
||
|
Интерполяция |
SinX/x, линейная |
||
|
Длина записи |
7 МБ (14 МБ при объединении каналов) |
||
|
Пиковый детектор |
1 нс |
||
|
Режимы работы |
Выборка, пик. детектор (> 1 нс); усреднение, накопление, однократн. |
||
|
Курсорные измерения |
Функции |
ΔU; ΔT; 1/ΔT |
|
|
Автоматические измерения |
Функции по вертикали |
Uпик; U макс; U мин; Uампл; Uверх; Uбаза; Uср.кв.; -U; +U; Uсред; выбросы на вершине и в паузе |
|
|
Функции по горизонтали |
f; T; t нарастания; t среза; +t; -t; коэф. заполнения (%), фаза |
||
|
Измерение задержки |
FRR, FRF, FFR, FFF, LRR, LRF, LFR, LFF |
||
|
Дополнительные возможности |
Режим HISTORY |
Сохранение с временными метками до 80000 осциллограмм |
|
|
Сегментир. память |
До 1000 сегментов |
||
|
Интерфейс |
USB, LAN |
||
|
Автоустановка |
В/дел, с/дел, параметры синхросигнала |
||
|
Режим X-Y |
Х – кан 1, Y – кан 2; разность фаз < > |
||
|
генератор Функциональный (АКИП-4127/1А; АКИП-4127/2А) |
Формы сигналов |
Синус, прямоугольник, треугольник, импульс, постоянное напряжение, шум, кардио, гауссовский импульс и экспонента нарастающая/ спадающая, СПФ |
|
|
Частотный диапазон |
1 мкГц ~ 25 МГц (Синус) 1 мкГц ~ 10 МГц (Прямоугольник, импульс) 1 мкГц ~ 300 кГц (Пила) 1 мкГц ~ 5 МГц (СПФ) |
||
|
Частота дискретизации |
125 МГц |
||
|
Длина памяти |
16000 точек для произвольной формы |
||
|
Разрешение |
1 мкГц |
||
|
Разрядность ЦАП |
14 бит |
||
|
Выходной уровень |
-3 ~ +3 В (1 МОм); -1,5 ~ +1,5 В (50 Ом) |
||
|
Погрешн. установки |
Частота: ±5*10-5 |
||
|
Выходной импеданс |
50 Ом ±2% |
||
|
Скважность |
20 % ~ 80 % (для прямоугольника и импульса) |
||
|
Симметрия |
0 % ~ 100 % (для пилы) |
||
|
СПФ |
Построение сигналов в ПО EasyWave |
||
|
Логический анализатор (опция для АКИП-4127/1А; АКИП-4127/2А) |
Частота дискретизации |
500 МГц |
|
|
Длина памяти |
до 14 МБ/канал |
||
|
Число каналов |
16 |
||
|
Общие данные |
ЖК-дисплей |
Цветной (TFT) SVGA, диагональ 20 см, 8×14 дел (разрешение 800 × 480) |
|
|
Напряжение питания |
100…240 В, 45…400 Гц (автовыбор); 50 ВА; кат. 2 |
||
|
Рабочая температура |
+10…+40°С; влажность ≤ 85% |
||
|
Габариты |
340 × 123 × 184 мм |
||
|
Масса |
3,26 кг |
||
|
Комплект поставки |
Шнур питания (1), делитель 1:1/1:10 (2),кабель USB, РЭ |
||
|
