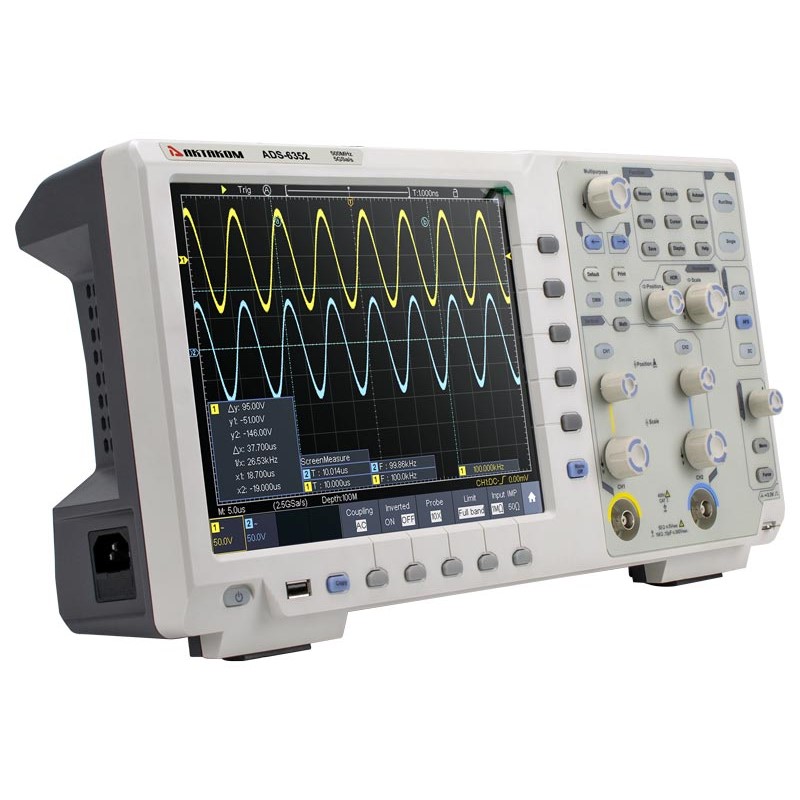

Характеристика

Значение

Полоса пропускания

500 МГц

Количество каналов

2

Скорость захвата осциллограмм

600 000 осц/сек

Регистрация

Режим

Обычный, пиковый детектор, усреднение

Макс. дискретизация (реальное время)

5 Гвыб/сек (2,5 Гвыб/сек на канал)

Вход

Связь по входу

открытый, закрытый, земля

Входной импеданс

1 MΩ±2% в параллель 15 пФ±5 пФ
50 Ом

Учет ослабления пробников

0.001X - 1000X

Максимальное входное напряжение

1 MОм: ≤300 Вскз, 400 Вп-п (DC+AC)
50 Ом: 5 Вскз

Ограничение полосы пропускания

20 МГц, полный диапазон

Изолированность каналов

50 Гц: 100 : 1
10 МГц: 40 : 1

Задержка между каналами (типичное)

150 пс

Параметры горизонтальной системы

Интерполяция

sin (x)/x

Глубина записи

400 М точек

Коэффициент развертки

500 пс/дел ~ 1000 с/дел, с шагом 1~2~5

Погрешность времени выборки и времени задержки

±2,5 ppm

Параметры вертикальной системы

АЦП

8 бит

Вертикальное отклонение

1 MОм: 1 мВ/дел ~ 10 В/дел
50 Ом: 1 мВ/дел ~ 1 В/дел

Полоса пропускания для аналогового периодического сигнала

500 МГц

Низкочастотный предел

≥5 Гц ( на входе, закрытый вход, -3dB)

Время нарастания

≤0,7 нс (типичное)

Погрешность коэф. усиления

±3% ≤1 мВ
±2% ≥2 мВ

Измерения

Курсорные

ΔV и ΔT между курсорами, авто

Автоматические

Period, Frequency, Vpp, Vavg, Vrms, Vmax, Vmin, Vtop, Vbase, Vamp, Overshoot, Preshoot, Rise Time, Fall Time, +Pulse Width, -Pulse Width, +Duty Cycle, -Duty Cycle, Screen Duty, Delay A→B ↑, Delay A→B↓, CycleRMS, Cursor RMS, FRR, FRF, FFR, FFF, LRR, LRF, LFR, LFF, Phase A→B ↑, Phase A→B↓, +Pulse Count, -Pulse Count, Rise Edge Count, Fall Edge Count, Area, Cycle Area

Математические операции

+, -, *, /, FFT, FFTrms, Intg, Diff, Sqrt, пользовательские;
Цифровые фильтры: ФВЧ, ФНЧ, полосовой, режективный

Сохранение во внутреннюю память

100 осциллограмм

Фигуры Лиссажу (X-Y)

Диапазон: полный
Сдвиг фаз: ±3 градуса

Частотомер

Диапазон

2 Гц - полный диапазон

Разрядность

6 цифр

Тип запуска

Фронт, однократный запуск

Декодирование сигналов последовательных шин

I²C, SPI, RS-232/UART, CAN

Характеристики

Значене

Тип запуска

Фронт, импульс, видео, скорость нарастания, рант, окно, по истечению времени, N фронт, логический шаблон
I²C, SPI, RS-232/UART, CAN

Режим запуска

Авто, обычный, однократный

Блокировка уровня запуска

100 нс ~ 10 с

Диапазон уровня запуска

±5 делений от центра экрана

Чувствительность уровня запуска

±0.3 деления

Запуск по фронту

нарастающий, спадающий

Запуск по длительности импульса

условие запуска

положительная полярность импульса: >, <, >
отрицательная полярность импульса: >, <, >

диапазон установок

30 нс ~ 10 с

Запуск по ранту

условие запуска

положительная или отрицательная полярность: >, <, >

диапазон установок

30 нс ~ 10 с

Запуск по окну

Фронт

нарастающий, спадающий

Позиция запуска

Вход, выход, время

Ширина окна

30 нс ~ 10 с

Запуск по N фронту

Тип фронта

нарастающий, спадающий

Время

30 нс ~ 10 с

Номер фронта

1 ~ 128

Скорость нарастания

Скорость сигнала

положительная или отрицательная полярность: >, <, >

Условие запуска

30 нс ~ 10 с

Запуск по видеосигналу

Cистема

NTSC, PAL и SECAM

Выбор линии

1 - 525 NTSC
1 - 625 PAL/SECAM

Запуск по логическому шаблону

Условие

AND, OR, XNOR, XOR

Условие задержки

H, L, X, нарастающий фронт, спадающий фронт

Выход

запуск при переходе на True с False, при переходе на False с True, когда условие True больше, меньше или равно установленному времени

Запуск по истечению времени
(TimeOut)

Фронт

нарастающий, спадающий

Установка времени

30 нс ~ 10 с

RS-232 запуск

Полярность

положительная, инвентированая

Условие запуска

Start, Error, Check Error, Data

Скорость

стандартная, пользовательская (0 - 10000000)

Разрядность

5 bit, 6 bit, 7 bit, 8 bit

I²C запуск

Условие запуска

Start, Restart, Stop, ACK Lost, Address, Data, Addr/Data

Разрядность адреса

7 бит, 8 бит, 10 бит

Диапазон

0 - 127, 0 - 255, 0 - 1023

Длина

1 ~ 5 байт

SPI запуск

Условие

TimeOut

Значение удержания

30 нс ~ 10 нс

Разрядность

4 бит ~ 32 бит

Установка

H, L, X

Количество каналов

1

Максимальная частота генерации

50 МГц

Частота дискретизации

250 Мвыб/с

Вертикальное разрешение

14 бит

Амплитуда сигнала

2 мВп-п ... 20 Вп-п (≤25 МГц)
2 мВп-п ... 5 Вп-п (≤50 МГц)

Количество точек, участвующих в формировании сигнала

16 К

Диапазон смещения напряжения постоянного тока

±2.5 В при амплитуде ≤5 В;
±10 В при амплитуде >5V;

Стандартные формы

Синус, меандр, импульсный, треугольный

Пользовательские формы

Экспоненциальный нарастающий и спадающий, ЭКГ, ступенчатый, щумовой и т.д.
всего 64 встроенных форм + создание сигналов произвольной формы

Разрешение дисплея

4 1/2 разрядов (20000 отсчетов)

Входной импеданс

≥10 МОм

Регистратор данных

Интервал сэмплирования: 0,5 с...10 с
Макс. длительность регистрации: 3 дня во внутреннюю память, 10 дней на USB накопитель

Измерение постоянного напряжения

Диапазоны: 20 мВ/200 мВ
Точность: ±(0,5% + 10 е.м.р.)

Диапазоны: 2 В/200 В/200 В
Точность: ±(0,3% + 5 е.м.р.)

Диапазон: 1000 В
Точность: ±(0,5% + 5 е.м.р.)

Измерение переменного напряжения

Диапазоны: 200 мВ/2 В/200 В/200 В
Точность: ±(0,8% + 10 е.м.р.)

Диапазон: 750 В
Точность: ±(1,0% + 10 е.м.р.)

Измерение постоянного тока

Диапазон: 10 А
Точность: ±(2.0% + 10 е.м.р.)

Измерение переменного тока

Диапазон: 10 А
Точность: ±(2.5% + 10 е.м.р.)

Сопротивление

Диапазоны: 200 Ом/2 кОм/ 20 кОм/200 кОм/2 МОм
Точность: ±(0,8% + 10 е.м.р.)

Диапазоны: 20 МОм
Точность: ±(1,0% + 10 е.м.р.)

Диапазон: 100 МОм
Точность: ±(5,0% + 10 е.м.р.)

Емкость

Диапазоны: 2 нФ ~ 20 мФ
Точность: ±(4% + 10 е.м.р.)

Частота

Диапазон: 40 Гц ~ 400 Гц

Тест диодов

0 В ~ 2.0 В

Неразрывность цепи

<50 >

Тип дисплея

диагональ 10,4” , ЖК, сенсорный тачскрин

Послесвечение

1 сек, 2 сек, 5 сек, бесконечно, отключено.

Выходное напряжение (типичное)

амплитуда 5 В на нагрузке больше 1 MΩ.

Частота (типичное)

Меандр 1 кГц

Для связи с ПК

USB host, USB device, LAN, VGA, Trig Out (Pass/Fail), EXT Trig In

Печать на принтер

PictBridge

Напряжение

100 ~ 240 Вэфф. AC, 50/60 Гц, CAT II

Предохранитель

2 A, T тип, 250 В

Габаритные размеры

422 мм × 226 мм × 135 мм (Д*В*Г)

Вес

Около 5,0 кг
