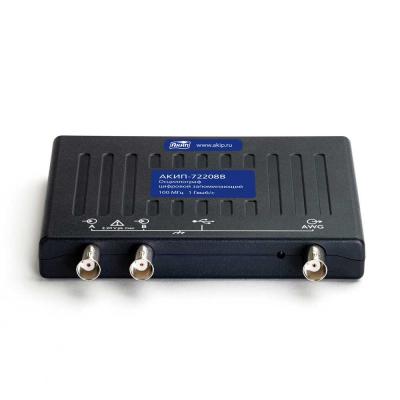

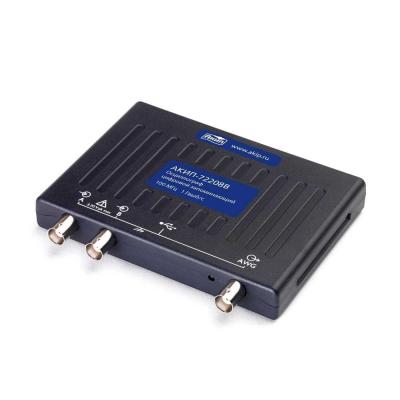

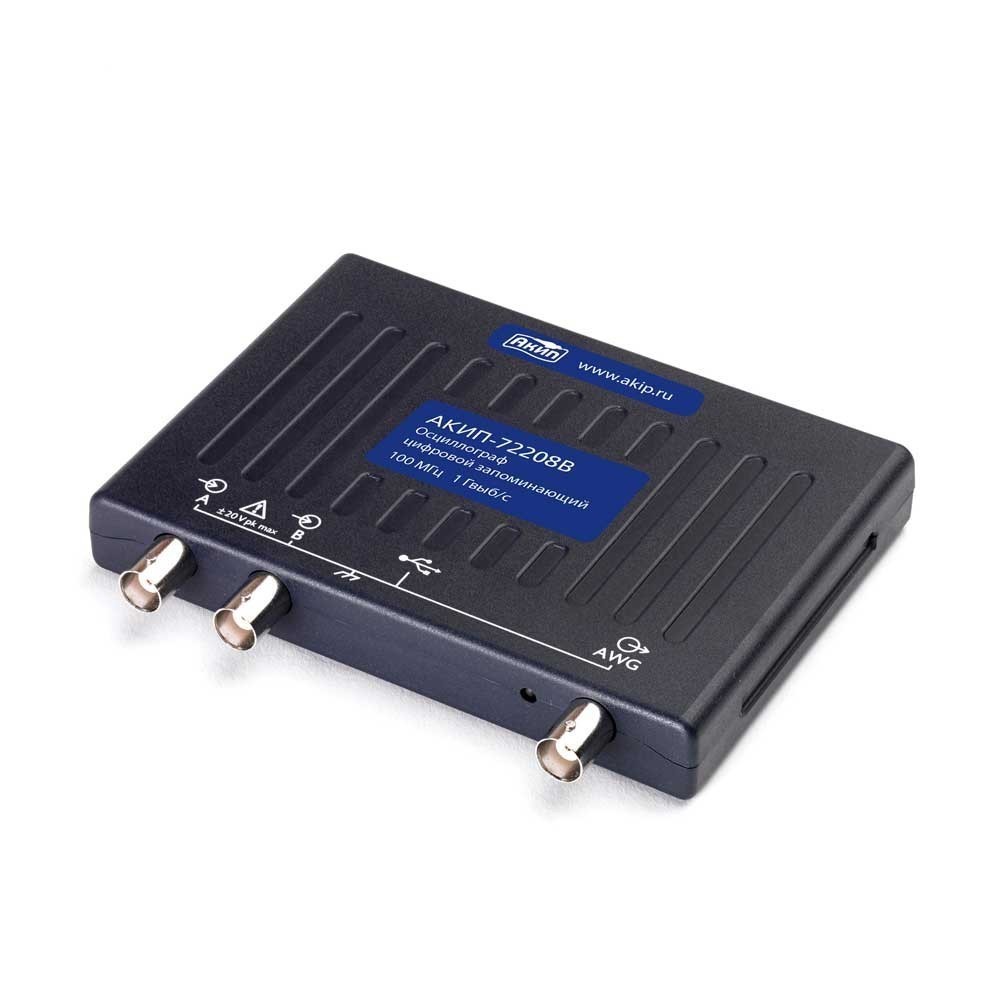

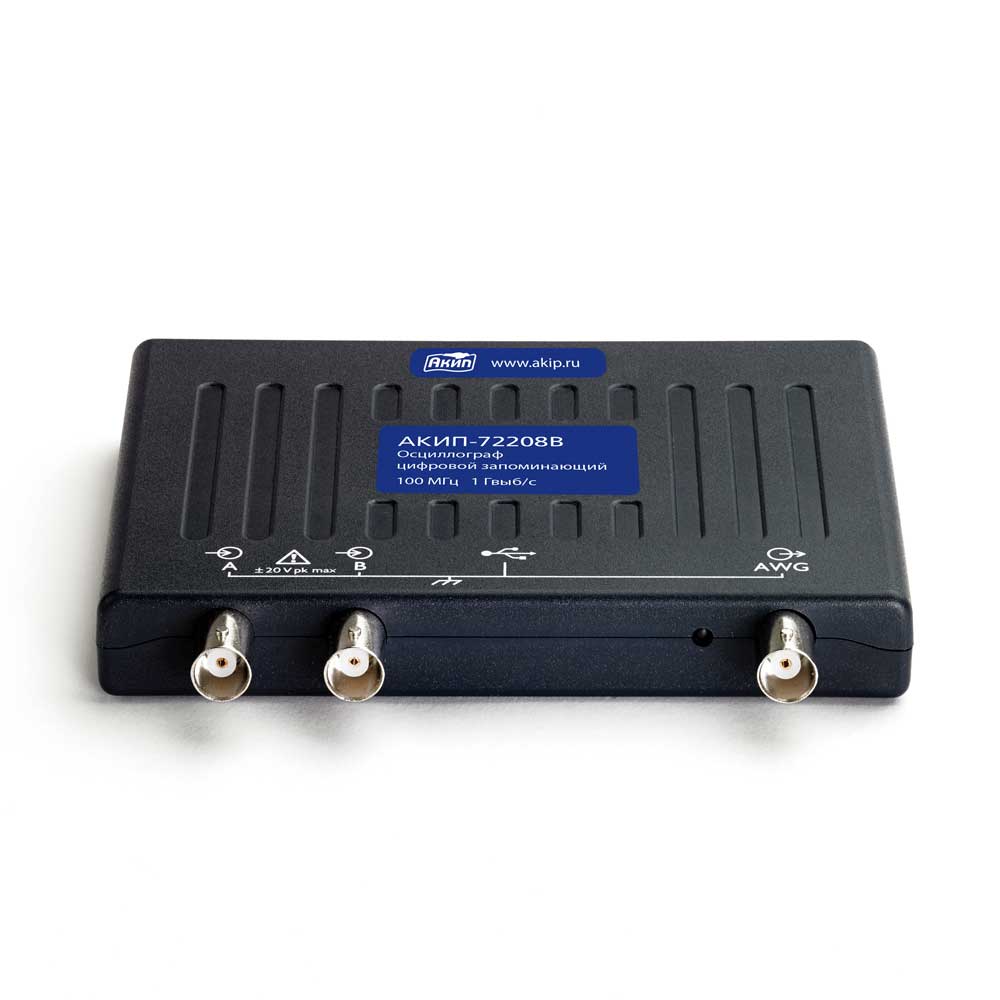

Артикул: АКИП-72408B
|
Описание прибора:
«5 в 1»: осциллограф, анализатор спектра, анализатор последовательных данных, функциональный генератор, генератор сигналов СПФ (AWG);
Осциллограф: 2/4 канала + 16 цифровых каналов (только MSO);
Полоса пропускания: 10 МГц, 25 МГц, 50 МГц, 70 МГц и 100 МГц;
Разрешение АЦП: 8 бит (до 12 бит в реж ERes);
Макс. частота дискретизации: 1 ГГц (для однокр. сигнала при объед. каналов), эквивалентная 10 ГГц;
Макс. объем памяти: от 8 кБ до 128 МБ (в зав. от модели);
Сегментированная память до 10.000 осциллограмм (во внутр. буфер, (в зав. от модели), цифровая растяжка/ Zoom (x50.000);
Цифровая регистрация на ПК (streaming mode): дискретизация до 9,6 МГц, память 100 МБ (объем упр. софта), при использовании ресурсов SDK - дискретизация определяется системными параметрами ПК;
Функциональный генератор (до 1 МГц/ ±2 В): набор форм сигнала зависит от модели осциллографа. Генератор работает одновременно с осциллографом!;
Формирование сигналов СПФ/ AWG (до 1 МГц/ ±2 В): ЦАП 12 бит, частота дискретиз. до 20 МГц, память до 32 кБ;
Анализатор спектра: в полной полосе пропускания (одновременно с осциллографом!), БПФ при длине памяти до 1 МБ;
Автоизмерения (15 параметров); курсорные измерения (ΔU; ΔT; 1/ΔT);
Математика: 30 функций (4 оператора – вх.кан./ опорн.осцилл./ время/ число π);
Декодирование сигналов: 1-Wire, ARINC 429, CAN, Ethernet 10Base-T, USB 1.1, I²C, LIN, PS/2, SPI, SENT, UART/RS-232 и др. в зав. от модели;
Допусковый контроль (тест по маске);
Интерфейс USB 2.0 (управление от внешнего ПК);
ПО под управлением ОС WIN XP, Vista, WIN 7, WIN 8 (кроме RT), WIN 10, Mac OS X и Linux.(32/ 64 битн.);
Ультракомпактность, масса 0,2 кг;
Технические характеристики олсциллографа АКИП-72408B:
|
Параметр |
АКИП-72204A |
АКИП-72205A (MSO) АКИП-72405A |
АКИП-72206B (MSO) АКИП-72406B |
АКИП-72207B (MSO) АКИП-72407B |
АКИП-72208B (MSO) АКИП-72408B |
|
|
Канал вертикального отклонения (Аналоговые каналы) |
||||||
|
Число входных каналов |
2 канала – АКИП-72204A, АКИП-72205A, АКИП-72205A MSO, АКИП-72206B, АКИП-72206B MSO, АКИП-72207B, АКИП-72207B MSO, АКИП-72208B, АКИП-72208B MSO 4 канала – АКИП-72405A, АКИП-72406B, АКИП-72407B, АКИП-72408B |
|||||
|
Полоса пропускания ( - 3 дБ) |
0... 10 МГц |
0... 25 МГц |
0... 50 МГц |
0... 70 МГц |
0... 100 МГц |
|
|
Время нарастания |
≤ 35 нс |
≤ 14 нс |
≤ 7 нс |
≤ 7 нс |
≤ 3,5 нс |
|
|
Коэффициент отклонения (К откл.) |
10 мВ/дел ... 4 В/дел |
4 мВ/дел... 4 В/дел |
||||
|
Вид входа |
Открытый, закрытый |
|||||
|
Погрешность установки К откл. |
± 3 % от полной шкалы |
± 3 % от полной шкалы ± 200 мкВ |
||||
|
Диапазоны входящего напряжения |
± 50 мВ ... ± 20 В |
± 20 мВ ... ± 20 В |
||||
|
Диапазон установки смещения |
- |
± 250 мВ (входящее напряжение: ± 20 мВ ... ± 200 мВ) ± 2,5 В (входящее напряжение: ± 500 мВ ... ± 2 В) ± 20 В (входящее напряжение: ± 5 В ... ± 20 В) |
||||
|
Входное сопротивление |
1 МОм ± 1% / 14 пФ ± 2 пФ |
1 МОм ± 1% / 16 пФ ± 1 пФ |
||||
|
Защита от перенапряжения |
± 100 В ( DC + AC пик) |
|||||
|
Канал вертикального отклонения (Цифровые каналы только модели MSO) |
||||||
|
Число каналов |
- |
16 (2 порта по 8 каналов каждый) |
||||
|
Входной разъем |
- |
2,54 мм 2х10 контактны разъем |
||||
|
Максимальная частота |
- |
100 МГц (200 Мбит/с) |
||||
|
Минимальный временной интервал |
- |
5 нс |
||||
|
Входной импеданс |
- |
200 кОм ( ± 2%) / (8 ± 2) пФ |
||||
|
Пороговый уровень |
- |
TTL , CMOS , ECL , PECL , заданный ( - 5...+5 В) |
||||
|
Погрешность установки порога |
- |
± 350 мВ (с учетом гистерезиса ) |
||||
|
Входное напряжение |
- |
± 20 В (защита от перенапряжения ± 50 В) |
||||
|
Задержка между каналами |
- |
2 нс |
||||
|
Канал горизонтального отклонения |
||||||
|
Минимальный коэффициент развертки (К разв.) |
10 нс |
5 нс |
2 нс |
1 нс |
||
|
Максимальный коэффициент развертки (К разв.) |
5000 с/дел |
|||||
|
Погрешность установки К разв. |
± 100 ppm ( ± 0,01 %) |
± 5 0 ppm ( ± 0,005 %) |
||||
|
Режимы работы |
Основной, ZOOM окно, X - Y |
|||||
|
Синхронизация |
||||||
|
Источники синхросигнала |
Любой из аналоговых каналов, цифровые каналы |
|||||
|
Условия запуска развертки |
Фронт, по длительности, окно, по длит. в окне, отложенная, отложенная в окне, по уровню, по интервалу, логические условия (‘И, ‘ИЛИ и т.д.) |
Фронт, по длительности, окно, по длит. в окне (гистерезис), отложенная, отложенная в окне, по уровню, по интервалу, логические условия (‘И, ‘ИЛИ и т.д.), рант |
||||
|
Режим запуска |
Однократный, ждущий, автоколебательный, без синхронизации, эквивалентный |
Однократный, ждущий, автоколебательный, без синхрон изации, сегмент. развертка, эквивалентный |
||||
|
Аналого-цифровое преобразование |
||||||
|
Разрешение по вертикали |
8 бит (12 бит в режиме ERES ) |
|||||
|
Интерполяция |
Линейная, Sin ( X ) / х |
|||||
|
Частота дискретизации |
АКИП-72204A: 100 МГц (1 канал), 50 МГц (2 канала) АКИП-72205A: 200 МГц (1 канал), 100 МГц (2 канала) АКИП-72206B: 500 МГц (1 канал), 250 МГц (2 канала) АКИП-72207B, АКИП-72208B : 1 ГГц (1 канал), 500 МГц (2 канала) АКИП-72405A: 500 МГц (1 канал), 250 МГц (2 канала), 125 МГц (3,4 канала) АКИП-72406B, АКИП-72407B, АКИП-72408B : 1 ГГ ц (1 канала), 500 МГц (2 канала), 250 МГц (3,4 канала) АКИП-72205A MSO: 500 МГц (1 канал или 1 цифровой порт*), 250 МГц (2 канала + цифровые порты*) АКИП-72206B MSO, АКИП-72207B MSO, АКИП-72208B MSO : 1 ГГц (1 канал), 500 МГц (2 канала или 1 цифровой порт*), |
|||||
|
Эквивалентная частота дискретизации |
АКИП-72204A : 2 ГГц; АКИП-72205A : 4 ГГц АКИП-72206B; АКИП-72205A MSO; АКИП-72405A : 5 ГГц; Остальные модели : 10 ГГц. |
|||||
|
Максимальная длина памяти: 2 канала 4 канала MSO |
8 кБ - - |
16 кБ 48 кБ 48 кБ |
32 МБ 32 МБ 32 МБ |
64 МБ 64 МБ 64 МБ |
128 МБ 128 МБ 128 МБ |
|
|
Режимы сбора данных |
Выборка , послесвечение , цифровой самописец ( ROLL ) |
|||||
|
Курсорные измерения |
||||||
|
Функции |
ΔU; ΔT; 1/ΔT |
|||||
|
Автоматические измерения |
||||||
|
По вертикали |
Пик - пик, амплитуда, максимальное, минимальное, «высокий» уровень, «низкий» ур овень, среднее, среднеквадратическое, выбросы на вершине и в паузе. |
|||||
|
По горизонтали |
Частота; период; время нарастания и спада; + / - ширина импульса, + / - скважность, задержка. |
|||||
|
Статистика |
Максимум, минимум, среднее, СКО. |
|||||
|
Анализатор спектра |
Пиковая частота, пиковая амплитуда, среднее, мощность, THD %, THD dB, THD+N, SFDR, SINAD, SNR, IMD. |
|||||
|
Математика |
||||||
|
Функции |
−x, x+y, x−y, x*y, x/y, x^y, sqrt, exp, ln, log, abs, norm, sign, sin, cos, tan, arcsin, arccos, arctan, sinh, cosh, tanh, freq, derivative, integral, m in, max, average, peak, delay и др. |
|||||
|
Операторы |
Любой аналоговый или цифровой кан ал , опорная осциллогр . ( ref ), время, число - π (пи) |
|||||
|
Анализатор спектра |
||||||
|
Диапазон входных частот |
0... 10 МГц |
0... 25 МГц |
0... 50 МГц |
0... 70 МГц |
0... 100 МГц |
|
|
Индикация спектрограммы |
Амплитуда, среднее значение , удержание пика |
|||||
|
Тип окна наблюдения |
Прямоугольное, треугольное, гауссовское, Блэкмана, фон Хана, Хэмминга, с плоской вершиной, Блэкмана - Харриса. |
|||||
|
Глубина БПФ (точек) |
128... 1.048.576 точек (1 М) |
|||||
|
Параметр |
АКИП-72204A АКИП-72205A |
АКИП-72405A АКИП-72205A MSO |
Все модели с индексом “B” |
|||
|
Функциональный генератор |
||||||
|
Формы выходных сигналов |
Синус, меандр, треугольник, постоянное напряжение ( DC ) , Sin (х) / x , шум, колоколообразный |
Синус, меандр, треугольник, постоянное напряжение ( D C ) , Sin (х) / x , колоколообразный , шум, ПСП/ PRBS |
||||
|
Диапазон частот |
0,03 Гц ... 100 кГц |
0,03 Гц ... 1 МГц |
||||
|
Разрешение ЦАП |
12 бит |
|||||
|
Выходной уровень |
± 2 В |
|||||
|
Выходное сопротивление |
600 Ом |
|||||
|
Погрешность установки |
± 1% от полной шкалы |
|||||
|
Генератор сигналов произвольной формы-AWG |
||||||
|
Частота дискретизации |
1,548 МГц |
20 МГц |
||||
|
Диапазон частот |
4 кБ |
8 кБ |
32 кБ |
|||
|
Разрешение ЦАП |
12 бит |
|||||
|
Выходной уровень |
± 2 В |
|||||
|
Диапазон частот |
> 100 кГц |
20 МГц |
||||
|
Время нарастания |
< > |
< > |
||||
|
Декодирование последних данных |
||||||
|
Формат данных |
1 - Wi re, ARINC 429, CAN, DCC, DMX512, FlexRay, Ethernet 10Base - T, USB 1.1, I²C, I²S, LIN, PS/2, SPI, SENT, UART/RS - 232 (с учетом полосы пропускания и частоты дискретизации выбранной модели осциллографа) |
|||||
|
Допусковый контроль |
||||||
|
Статистика (Годен/ Не годен) |
В допуске, не в допуске, общее кол - во тестов |
|||||
|
Общие данные |
||||||
|
Источник питания |
USB порт |
|||||
|
Интерфейс |
USB 2 .0 ( совместимый с USB 3.0 ) |
|||||
|
Габаритные размеры |
1 42 × 92 × 19 мм |
|||||
|
Масса , не более |
0,2 кг |
|||||
Комплект поставки АКИП-72408B
|
№ |
Наименование |
Количество |
|
1 |
Осциллограф АКИП-72408B |
1 |
|
2 |
Кабель USB |
1 |
|
3 |
ПО на CD - диске |
1 |
|
4 |
Руководство по эксплуатации на CD - диске |
1 |
|
5 |
Пробники |
2 |
|
