Параметр

АКИП-72204A

АКИП-72205A,

АКИП-72205A MSO,

АКИП-72405A

АКИП-72206B,

АКИП-72206B MSO,

АКИП-72406B

АКИП-72207B,

АКИП-72207B MSO,

АКИП-72407B

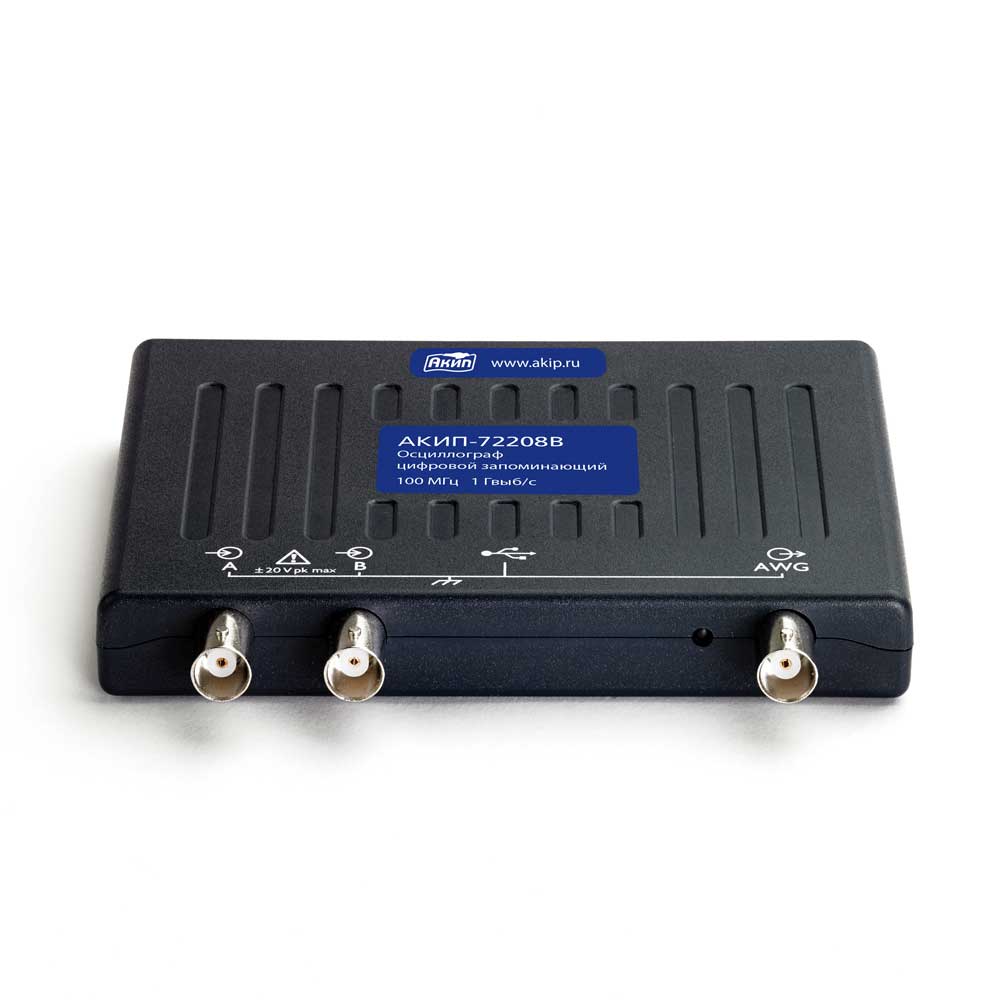

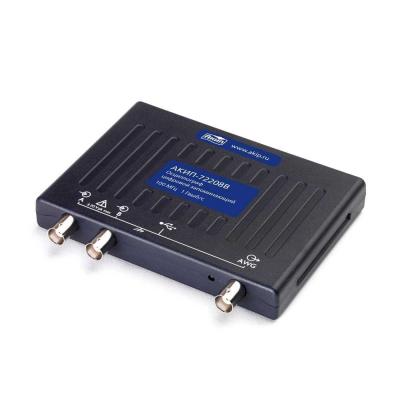

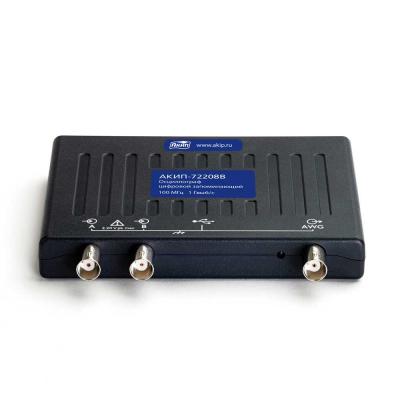

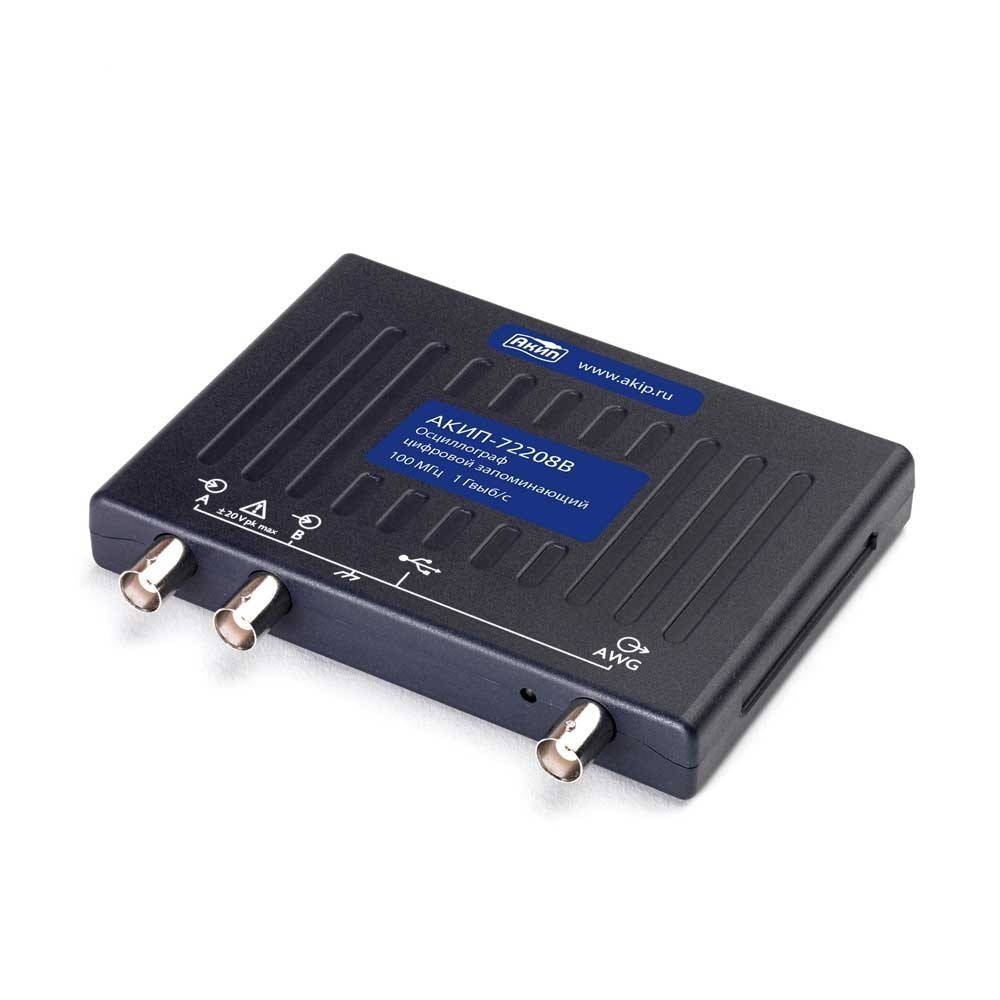

АКИП-72208B,

АКИП-72208B MSO,

АКИП-72408B

Канал вертиального отклонени (Аналоговые каналы)

Число входных каналов

2 канала – АКИП-72204A, АКИП-72205A, АКИП-72205A MSO, АКИП-72206B, АКИП-72206B MSO, АКИП-72207B, АКИП-72207B MSO, АКИП-72208B, АКИП-72208B MSO

4 канала – АКИП-72405A, АКИП-72406B, АКИП-72407B, АКИП-72408B

Полоса пропускания ( - 3 дБ)

0... 10 МГц

0... 25 МГц

0... 50 МГц

0... 70 МГц

0... 100 МГц

Время нарастания

≤ 35 нс

≤ 14 нс

≤ 7 нс

≤ 7 нс

≤ 3,5 нс

Коэффициент отклонения (К_откл.)

10 мВ/дел ... 4 В/дел

4 мВ/дел... 4 В/дел

Вид входа

Открытый, закрытый

Погрешность установки К_откл.

± 3 % от полной шкалы

± 3 % от полной шкалы ± 200 мкВ

Диапазоны входящего напряжения

± 50 мВ ... ± 20 В

± 20 мВ ... ± 20 В

Диапазон установки смещения

-

± 250 мВ (входящее напряжение: ± 20 мВ ... ± 200 мВ)

± 2,5 В (входящее напряжение: ± 500 мВ ... ± 2 В)

± 20 В (входящее напряжение: ± 5 В ... ± 20 В)

Входное сопротивление

1 МОм ± 1% / 14 пФ ± 2 пФ

1 МОм ± 1% / 16 пФ ± 1 пФ

Защита от перенапряжения

± 100 В (DC + AC пик)

Канал вертиального отклонени (Цифровые каналы только модели MSO: АКИП-72205A MSO, АКИП-72206B MSO, АКИП-72207B MSO, АКИП-72208B MSO)

Число каналов

-

16 (2 порта по 8 каналов каждый)

Входной разъем

-

2,54 мм 2х10 контактны разъем

Максимальная частота

-

100 МГц (200 Мбит/с)

Минимальный временной интервал

-

5 нс

Входной импеданс

-

200 кОм ( ± 2%) / (8 ± 2) пФ

Пороговый уровень

-

TTL, CMOS, ECL, PECL, заданный (- 5...+5 В)

Погрешность установки порога

-

± 350 мВ (с учетом гистерезиса)

Входное напряжение

-

± 20 В (защита от перенапряжения ± 50 В)

Задержка между каналами

-

2 нс

Канал горизонтального отклонени

Минимальный коэффициент развертки (К_разв.)

10 нс

5 нс

2 нс

1 нс

Максимальный коэффициент развертки (К_разв.)

5000 с/дел

Погрешность установки К_разв.

± 100 ppm ( ± 0,01 %)

± 50 ppm ( ± 0,005 %)

Режимы работы

Основной, ZOOM окно, X-Y

Синхронизация

Источники синхросигнала

Любой из аналоговых каналов, цифровые каналы

Условия запуска развертки

Фронт, по длительности, окно, по длит. в окне, отложенная, отложенная в окне, по уровню, по интервалу, логические условия (‘И, ‘ИЛИ и т.д.)

Фронт, по длительности, окно, по длит. в окне (гистерезис), отложенная, отложенная в окне, по уровню, по интервалу, логические условия (‘И, ‘ИЛИ и т.д.), рант

Режим запуска

Однократный, ждущий, автоколебательный, без синхронизации, эквивалентный

Однократный, ждущий, автоколебательный, без синхрон изации, сегмент. развертка, эквивалентный

Аналого-цифровое преобразование

Разрешение по вертикали

8 бит (12 бит в режиме ERES)

Интерполяция

Линейная, Sin (X)/х

Частота дискретизации

АКИП-72204A:

100 МГц (1 канал.), 50 МГц (2 канала)

АКИП-72205A:

200 МГц (1 канал), 100 МГц (2 канала)

АКИП-72206B:

500 МГц (1 канал), 250 МГц (2 канала)

АКИП-72207B, АКИП-72208B:

1 ГГц (1 канал), 500 МГц (2 канала)

АКИП-72405A:

500 МГц (1 канал), 250 МГц (2 канала), 125 МГц (3,4 канала)

АКИП-72406B, АКИП-72407B, АКИП-72408B:

1 ГГ ц (1 канала), 500 МГц (2 канала), 250 МГц (3,4 канала)

АКИП-72205A MSO:

500 МГц (1 кан. или 1 цифр. порт*), 250 МГц (2 кан. + цифр. порты*)

АКИП-72206B MSO, АКИП-72207B MSO, АКИП-72208B MSO:

1 ГГц (1 кан.), 500 МГц (2 кан. или 1 цифр. порт*),

250 МГц (2 кан. + цифр. порты*)

Эквивалентная частота дискретизации

АКИП-72204A: 2 ГГц;

АКИП-72205A: 4 ГГц;

АКИП-72206B, АКИП-72205A MSO, АКИП-72405A: 5 ГГц;

Остальные модели: 10 ГГц

Максимальная длина памяти:

2 канала

4 канала

MSO

8 кБ

-

-

16 кБ

48 кБ

48 кБ

32 МБ

32 МБ

32 МБ

64 МБ

64 МБ

64 МБ

128 МБ

128 МБ

128 МБ

Режимы сбора данных

Выборка, послесвечение, цифровой самописец (ROLL)

Курсорные измерения

Функции

ΔU; ΔT; 1/ΔT

Автоматические измерения

По вертикали

Пик-пик, амплитуда, максимальное, минимальное, «высокий» уровень, «низкий» уровень, среднее, среднеквадратическое, выбросы на вершине и в паузе

По горизонтали

Частота; период; время нарастания и спада; +/- ширина импульса, +/- скважность, задержка

Статистика

Максимум, минимум, среднее, СКО

Анализатор спектра

Пиковая частота, пиковая амплитуда, среднее, мощность, THD %, THD dB, THD+N, SFDR, SINAD, SNR, IMD

Математика

Функции

−x, x+y, x−y, x*y, x/y, x^y, sqrt, exp, ln, log, abs, norm, sign, sin, cos, tan, arcsin, arccos, arctan, sinh, cosh, tanh, freq, derivative, integral, m in, max, average, peak, delay и другие

Операторы

Любой аналоговый или цифровой канал, опорная осциллогр. (ref), время, число - π (пи)

Анализатор спектра

Диапазон входных частот

0... 10 МГц

0... 25 МГц

0... 50 МГц

0... 70 МГц

0... 100 МГц

Индикация спектрограммы

Амплитуда, среднее значение, удержание пика

Тип окна наблюдения

Прямоугольное, треугольное, гауссовское, Блэкмана, фон Хана, Хэмминга, с плоской вершиной, Блэкмана - Харриса.

Глубина БПФ (точек)

128... 1.048.576 точек (1 М)

Декодирование последовательных данных

Формат данных

1-Wire, ARINC 429, CAN, DCC, DMX512, FlexRay, Ethernet 10Base-T, USB 1.1, I2C, I2S, LIN, PS/2, SPI, SENT, UART/RS-232

(с учетом полосы пропускания и частоты дискретизации выбранной модели осциллографа)

Допусковый контроль

Статистика (Годен/ Не годен)

В допуске, не в допуске, общее кол-во тестов

Общие данные

Источник питания

USB порт

Интерфейс

USB 2.0 (совместимый с USB 3.0)

Габаритные размеры

142 × 92 × 19 мм (АКИП-72204A и АКИП-72205A)

130 × 104 × 19 мм (остальные модели, включая АКИП-72205A MSO)

Масса, не более

0,2 кг

Параметр

АКИП-72204A,

АКИП-72205A

АКИП-72405A,

АКИП-72205A MSO

АКИП-72206B,

АКИП-72206B MSO,

АКИП-72406B,

АКИП-72207B,

АКИП-72207B MSO,

АКИП-72407B,

АКИП-72208B,

АКИП-72208B MSO,

АКИП-72408B

Функциональный генератор

Формы выходных сигналов

Синус, меандр, треугольник, постоянное напряжение (DC), Sin(х)/x, шум, колоколообразный

Синус, меандр, треугольник, постоянное напряжение (DC), Sin(х)/x, колоколообразный, шум, ПСП/ PRBS

Диапазон частот

0,03 Гц … 100 кГц

0,03 Гц … 1 МГц

Разрешение ЦАП

12 бит

Выходной уровень

±2 В

Выходное сопротивление

600 Ом

Погрешность уст.

± 1%  от полной шкалы

Генератор сигналов произвольной формы - AWG

Частота дискретизации

1,548 МГц

20 МГц

Длина памяти СПФ

4 кБ

8 кБ

32 кБ

Разрешение ЦАП

12 бит

Выходной уровень

±2 В

Диапазон частот

> 100 кГц

> 1 МГц

Время нарастания

< >

< >
